Excelでアイソメ図を描く方法|3つのステップで誰でも簡単に作図できる

重要な内容をより分かりやすく伝えるために、画像や図面を活用することは少なくありません。物体の立体的な特徴を明確に把握したいときに役立つのがアイソメ図(等角図)です。このような作図にはシンプルで実用的なツールが多数ありますが、実はMicrosoft Excelでも十分に図面を描くことができます。本記事では、Excelでアイソメ図を描く方法をステップバイステップで詳しく解説します。図形描画機能の使い方に悩んでいる方にとって、きっと役立つ内容となるはずです。

アイソメ図とは?

アイソメ図(等角図)は、アイソメトリックスケッチとも呼ばれ、物体の縦・横・高さという3つの次元をすべて表現した図面のことです。等角投影法による投影図と捉えることができます。この方式では、主軸に対して平行なすべての線が、実際の長さのまま測定可能になるのが大きな特徴です。

アイソメ図のメリット

筆者の考えでは、アイソメ図は透視図よりも正確で、設計に「プロフェッショナルな」印象を与えられる点が魅力です。さらに、建築家が手描きで作成した図面と比べ、すべての寸法が平面図と同じ長さで表されるため、はるかに扱いやすいという利点もあります。各建物のエッジの角度を逐一計算する必要がないため、時間の節約にもなるのです。こうした理由から、認知度こそ透視図ほど高くないものの、解析用の図面として幅広く活用されています。

Excelでアイソメ図を描く手順

どんな作業でも、体系的に進めることが成功の鍵となります。完璧に仕上げるためには、一連の手順を順番どおりに踏む必要があります。ここでは、アイソメ図を適切に描くために覚えておきたい3つの主要なステップを紹介します。

1. さまざまな図形を描く
2. 寸法線を挿入する
3. テキストを追加する

1. さまざまな図形を描く

世の中のあらゆる物体には固有の形状があります。そのため、物体を正しく描くには、まず図形の描き方をマスターすることが大切です。

手順:

• まず、[挿入]タブを開きます。

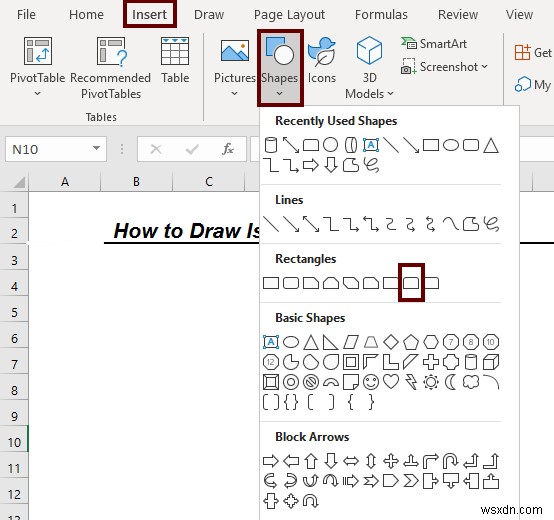

• リボンから[図形]をクリックします。

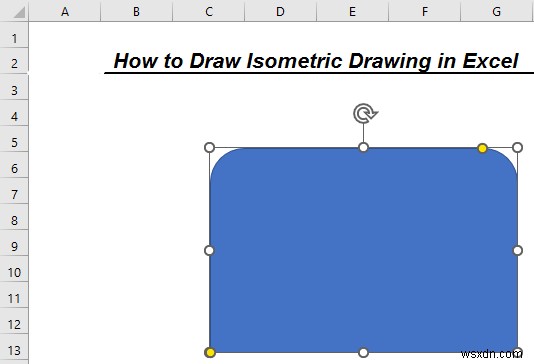

• 次に、目的に合った図形を選択します。ここでは例として「上部の角が丸い四角形」を選びました。

• 続いて、マウスを使ってExcelシート上に図形を描画します。ドラッグ操作で図形のサイズを自由に調整できます。

• 図形の上にカーソルを合わせて右クリックします。

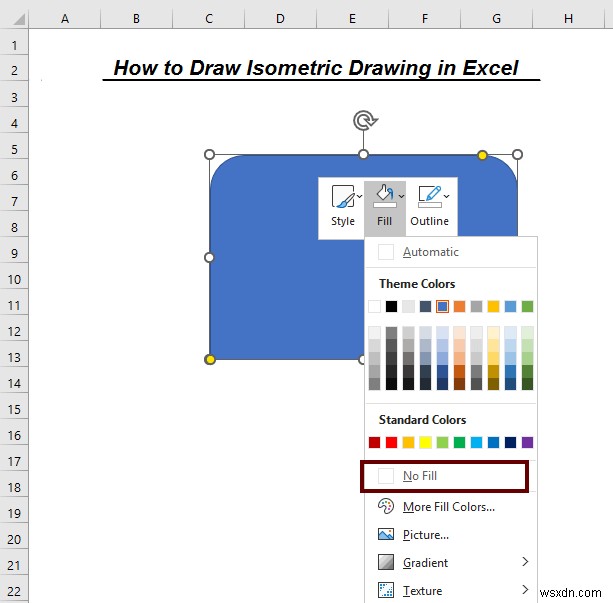

• 表示されたオプションから[塗りつぶし]を選ぶと、図形の色を変更できます。ここでは[塗りつぶしなし]を選択しました。

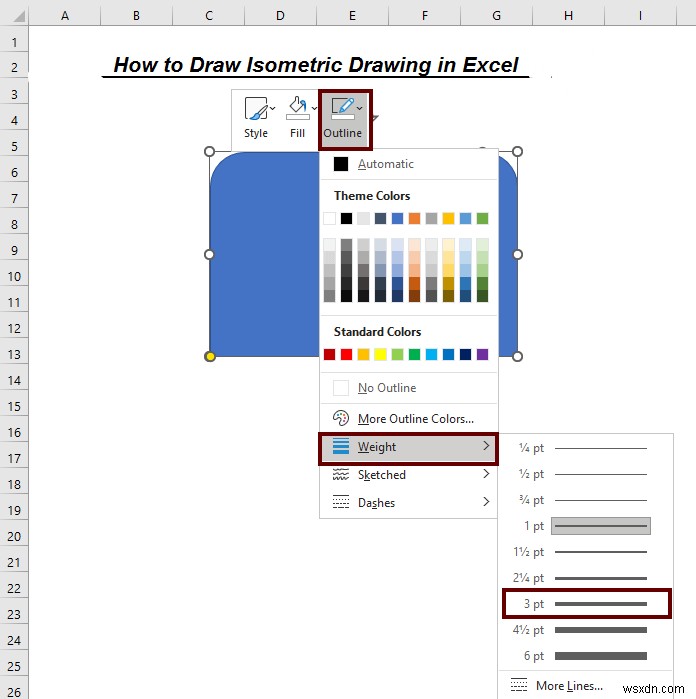

• [太さ]オプションから、必要に応じて輪郭線の太さを変更することも可能です。

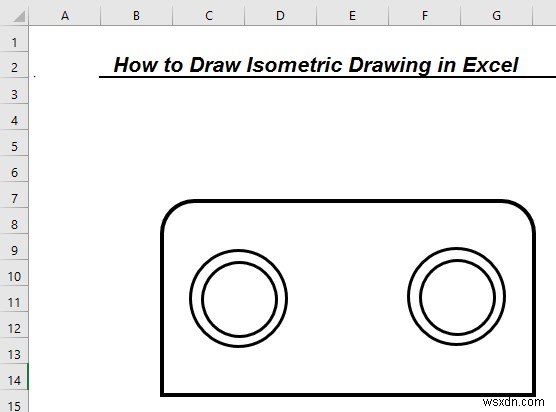

同じ手順で円形の図形も追加すれば、目的の物体の図面を完成させることができます。

関連記事: Excelで図形を描く方法(2つの方法)

2. 寸法線を挿入してアイソメ図を描く

物体のさまざまなパラメータを強調するために、寸法線がよく使われます。図面にとって欠かせない重要な要素です。

手順:

• まず[挿入]タブを開きます。
• リボンから[図形]をクリックします。

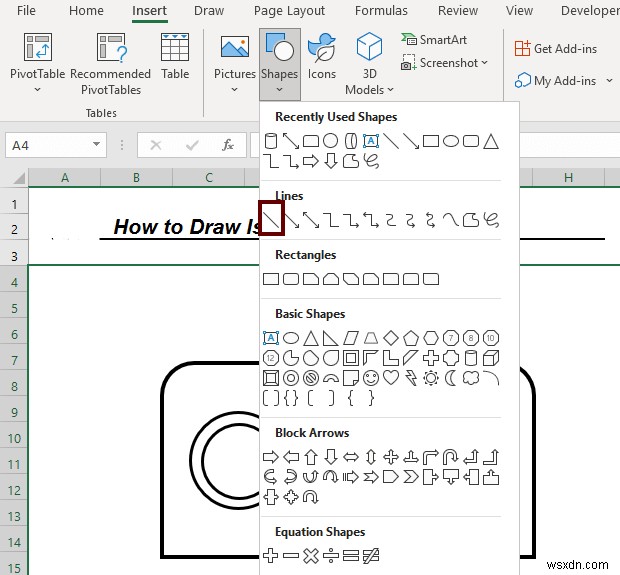

• 次に、線を選択します。用途に応じて任意の種類の線を選べます。

この手順で、図面に寸法線を追加できます。

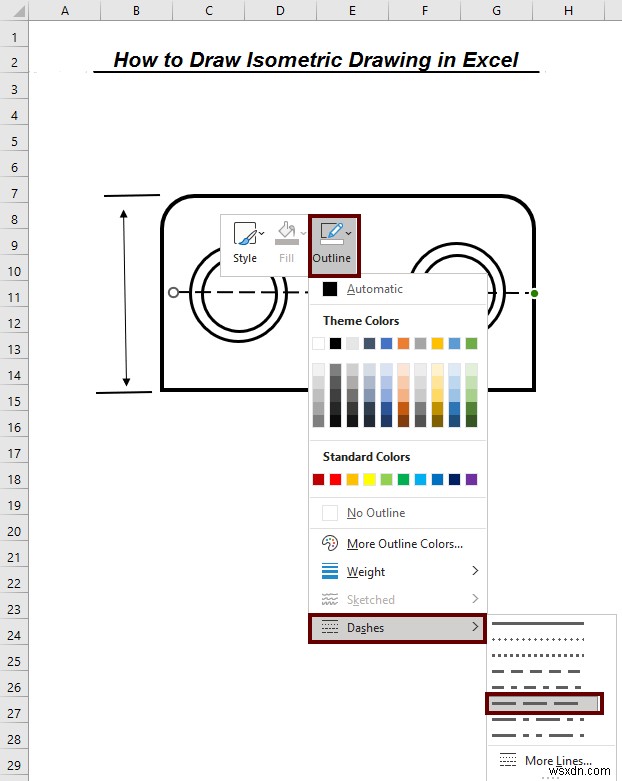

• 線の上にカーソルを合わせて右クリックすると、線のパターンを編集するオプションが表示されます。
• [ダッシュ]を選択し、好みの種類を選べば、そのパターンで線を引けます。

関連記事: Excelで線を引く方法(2つの簡単な方法)

あわせて読みたい

• Excelで不要なオブジェクトを削除する方法(4つのクイックメソッド)
• Excelで図形描画ツールを使う方法(2つの簡単な方法)
• Excelで図形描画ツールを削除する方法(3つの簡単な方法)

3. テキストを追加してアイソメ図を仕上げる

図面をより理解しやすくするために、テキストを添えることもよくあります。シンプルな作業ですが、特にアイソメ図においてはその効果は絶大です。

手順:

• まず[挿入]タブをクリックします。

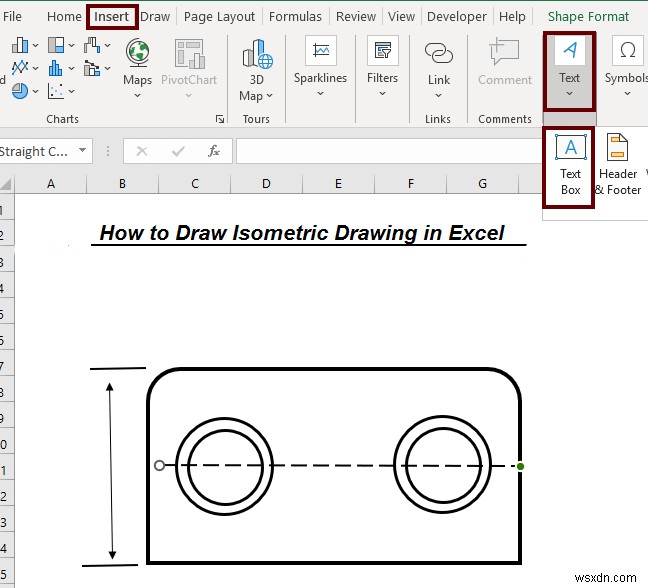

• リボンから[テキスト]オプションを選びます。
• 次に、[テキストボックス]機能を選択して、図にテキストを追加します。

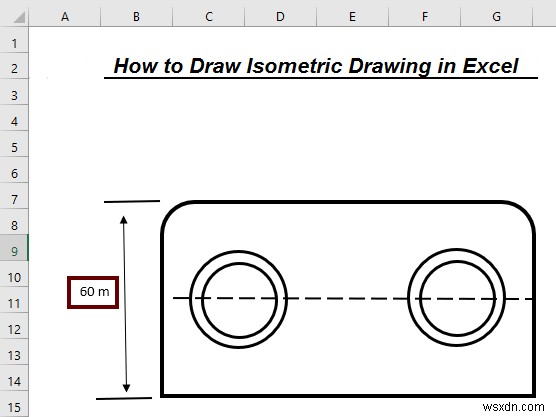

テキストボックスには、必要な短い情報を自由に入力できます。

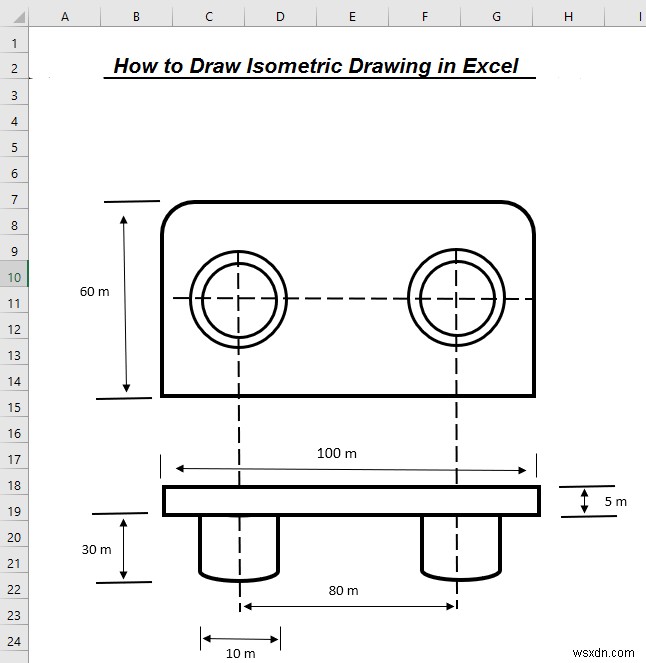

これらの手順を繰り返し行うことで、アイソメ図全体を完成させることができます。

簡単ですね!操作に慣れてしまえば、図面ごとに必要なオブジェクトを選んで組み合わせるだけで、立体的な図を描けるようになります。

関連記事: Excelで文字に取り消し線を引く方法(6つの簡単な方法)

まとめ

今回は以上です。Excelでアイソメ図を描く方法について、ステップバイステップで解説しました。この記事が少しでもExcelユーザーの皆さんのお役に立てれば幸いです。ご不明な点があれば、下のコメント欄からお気軽にお問い合わせください。Excelに関する詳細情報は、Exceldemyサイトをご覧ください。
