Excel でガント チャートを作成する方法 (簡単な手順)

ガント チャート 基本的にプロジェクト管理に使用されます。 Excel でガント チャートを直接作成することはできません。 高度なレベルのガント チャートを Excel で作成できます。 積み上げ棒グラフを変更して チャート。このクイック チュートリアルでは、 Excel でガント チャートを作成する 方法について説明します。 簡単な手順で。グラフ作成の基本的なルールがわからない場合は、リンク をクリックしてください。 基本的なチャートの作り方を学びます。ワークシートには、チャートの左側にあるデータを使用して作成された単純なガント チャートが表示されます。

ガント チャートの概要

横軸 (値軸とも呼ばれます) ) は、プロジェクトの合計期間を表します。各 バー ガント チャートで 期間を表します タスクの .プロジェクト マネージャーは、プロジェクトの重複するタスクを簡単に特定できます。そのため、ガント チャートはプロジェクト管理において非常に重要です。

データ テーブルの B 列 タスク名、列 C を含む タスクの開始日と列 D が含まれます タスクを完了するまでの期間が含まれます。

注: 重要なことの 1 つは、列 B です。 見出しを付けてはなりません。それ以外の場合は列 B および列 C 両方がカテゴリ軸として使用されます。では、このガント チャートの作成を始めましょう

[ビデオ] Excel 2013 でガント チャートを作成する方法

動画の説明:

ガント チャート 横型の棒グラフです。 ガント チャート 基本的にプロジェクト管理で使用されます t。デフォルトでは、Excel ガントをサポートしていません タイプチャート。ただし、高度なレベルのガント チャートを作成することはできます エクセルで。ワークシートには、シンプルなガント チャートが表示されます 、このデータを使用して作成されました。 横軸 合計期間を表します プロジェクトの各バー タスクの期間を表します . プロジェクト マネージャー プロジェクトの重複するタスクを簡単に識別できます。 ガント チャート プロジェクト管理において非常に重要です。列 B タスク名を含む 、列 C 開始日を含む タスクの、列 D 期間を含む タスクを終了します。重要なことの 1 つは、列 B です。 見出しがあってはなりません。それ以外の場合、列 A と列 B の両方がカテゴリ軸として使用されます .では、このガント チャートの作成を始めましょう .同じ値が 2 番目のワークシートにあります。それを開いて、データ内のセルを選択し、挿入 タブ、棒グラフ ドロップダウンで、[積み上げ棒グラフ] を選択します .凡例を削除して、グラフを少し広くします。カテゴリ軸の「理事会 」が最上位に位置しますが、プロジェクト管理データでは計画会議がトップで、カテゴリ軸をダブルクリックし、軸オプションで 、カテゴリの順序を逆にします。カテゴリの順序を逆にすると、横軸 また、その位置を変更するには、軸オプションでこの軸をクリックし、[ラベル] で [ラベルの位置を高く] を選択します。ご覧のとおり、取締役会は高い位置にあるため、軸ラベルはここに配置されています。横軸が 07/03/2013 から始まることがわかります で、この青 ゾーンは、実際には 07/03/2013 の間の日数を示しています そして 2013 年 3 月 5 日。 この 2 つの日付の間に何日あるのか調べてみましょう。 Excel は日付を数値として扱います。 2013 年 7 月 3 日の日付のシリアル番号 41340 です 、および日付 2013 年 3 月 5 日のシリアル番号 41397 です .つまり合計 57 です この 2 つの日付の間の日数。この青い範囲は、実際には数値 57 を表しています この赤いゾーンは数字 3を表しています .これがこのチャートの仕組みです。プロジェクトの最初のタスクは「計画会議」です。 ” タスクは 2013 年 3 月 5 日 に開始されます であるため、横軸はこの日付から始まります。横軸をダブルクリックすると、[軸の書式設定] 作業ウィンドウが表示されます。 軸オプション 、最小値は 41340 に設定されています; 「41340」 」は実際にはこの日付を表しています。日付 03/05/2013 に相当する数値 41397 です; 41397 という数字を入れました 最小値として。最大値が自動で設定されるが、41487 に変更 .そして、主要な単位を 10.0 に変更します . 書式コードで数値書式を変更したい 、次のように入力します:dd/mm .日付はより意味のあるものに見えます。 Fill で青色のデータ シリーズを選択します。 と [線] タブでは、No Fill を使用します このデータ シリーズの場合。 ガント チャートは既に作成されています .さて、このチャートには書式設定が必要です。 Gap width として、このデータ シリーズをクリックします。 私が入れた価値 30% 軸値間のギャップ幅を減少させます。 塗りつぶし 、Solid Fill を使用しています 3-D 形式で 、3D アクションを使用します。 チャートがほぼ準備できていることがわかります。 データ ラベルを表示します この軸のグラフ タイトルを変更します プロジェクト スケジュールへのコンテンツ;サイズを大きくします。チャートのタイトルをここに配置します。水平グリッド ラインを表示したいので、[グリッド ライン] で [プライマリ メジャー 水平] を選択します .残りのフォーマットを簡単に行うことができます。グラフ エリアに背景色を使用し、グリッド線を破線にします。 ガント チャートを作成する方法は次のとおりです。 .

Excel でガント チャートを作成する 9 つの簡単な手順

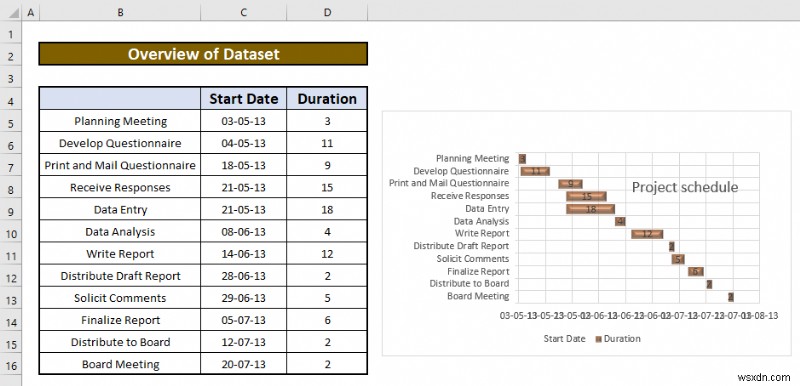

任意のプロジェクト スケジュールに関する情報を含むデータセットがあるとします。 .データセットを使ってガントチャートを作成します。これが、今日のタスクのデータセットの概要です。

ステップ 1:適切なパラメータでデータセットを作成する

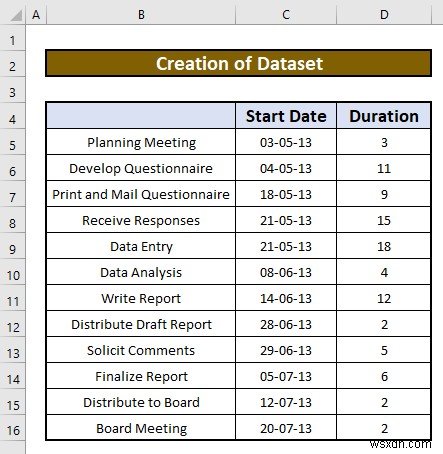

この部分では、データセットを作成して ガント を作成します。 チャート エクセルで .さまざまな種類の作業に関する情報と開始日、およびそれらの作業の期間を含むデータセットを作成します. 次のデータを使用してガント チャートを作成します .したがって、データセットは次のようになります。

<強い>

ステップ 2:積み上げ棒グラフを作成する

ガント チャートを作成します データセットを使用しています。そのために、まず 2-D バー を作成します。 チャート。その後、 ガント を作成します。 チャート .以下の手順に従って学習しましょう!

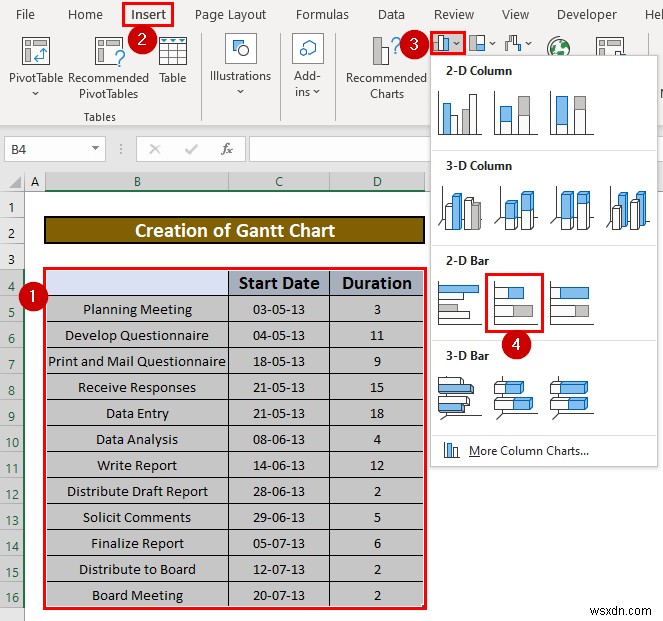

• まず、データ範囲 B4 を選択します D16まで .したがって、挿入物から タブ、移動、

挿入 → チャート → 棒グラフを挿入 → 2-D 棒グラフ → 積み上げ棒グラフ

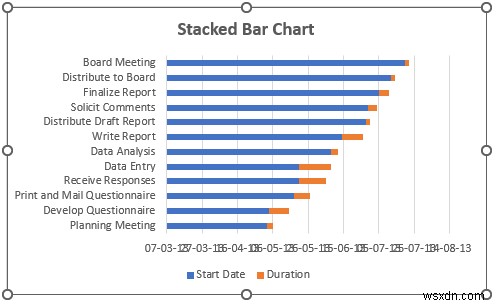

• デフォルトでは、次のグラフが作成されます。チャートで凡例を選択しました。あなたもそれを選択して削除します。グラフの幅を少し広げて作業スペースを増やしてください。

ステップ 3:カテゴリ軸の順序を逆にする

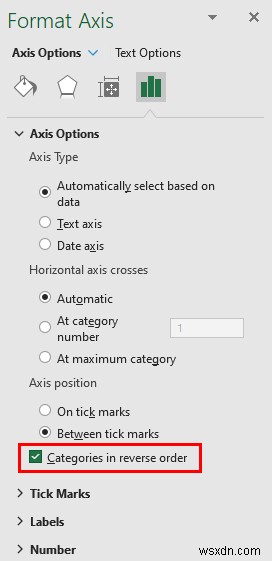

カテゴリ軸 (チャートの縦軸 ）、「取締役会 」がトップの位置を占めるが、プロジェクト管理データでは企画会議 トッピングです。カテゴリ軸をダブルクリックします 、フォーマット軸 タスク ペインが表示されます。 軸オプション タブで、逆順のカテゴリを選択します オプション。

• その結果、カテゴリ軸を変更できるようになります

続きを読む: Excel で複数のプロジェクトのガント チャートを作成する方法 (簡単な手順で)

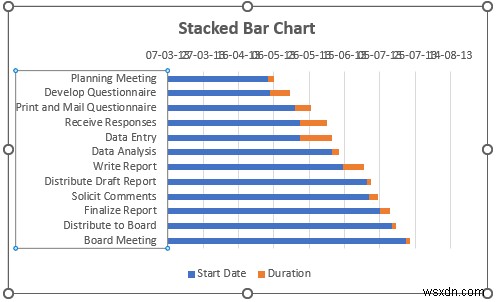

ステップ 4:横軸のラベル位置を変更する

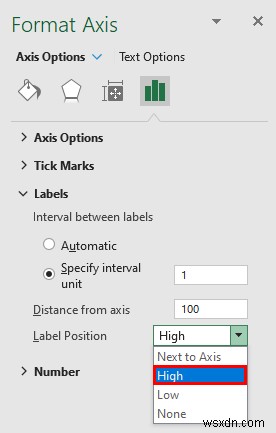

カテゴリ軸を逆にした場合 順番、横軸 (数値軸) もその位置を変更します。 カテゴリ軸をクリックします 、再び 書式軸 タスク ペイン、および 軸オプション の下 タブで、軸オプションを縮小します 、ラベルを拡張します 、ラベルの位置を選択します 最高。

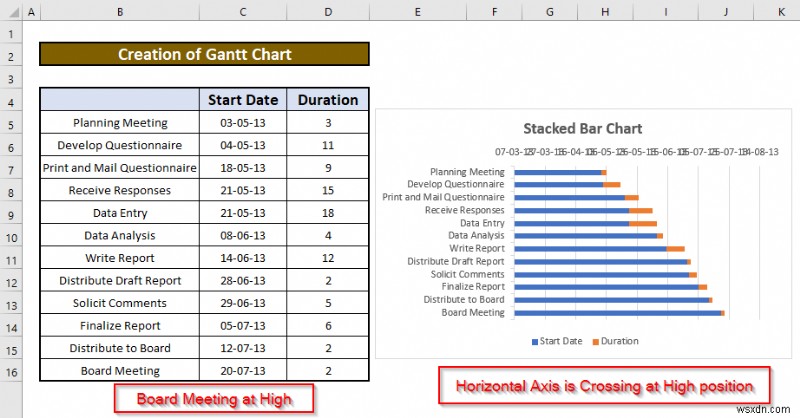

グラフのデータを観察します:「取締役会 」が最後のデータです。それで、「取締役会 」は高い地位とみなされます。 水平軸にラベル位置高を選択した場合 (軸の値)、次のグラフに表示されます:横軸 は理事会で役職に就いています サイド、つまりハイ 側。私が言っていることを理解するために、次のチャートをよく観察してください。これは、理解する必要がある重要な概念です。

横軸の開始日が 07/03/2013 であることがわかります .日付 2013 年 7 月 3 日 エクセルで選択。入力していません。すべてのチャートは値から始まります。 Excel は既定でその値を設定しますが、グラフを開始する値を設定できます。上のグラフを見てください。上から、最初の青いバーが値を表しています 03/05/2013 開始日の ポイント「企画会議」のデータシリーズ 」とレッド バーは値 3 を表しています 期間の 同点のデータ系列「企画会議」 「.

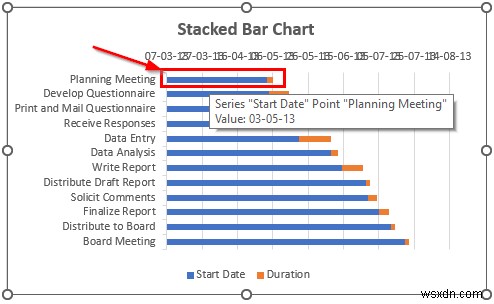

横軸として 2013 年 7 月 3 日の日付から開始 、つまり、この青いゾーンは実際には 07/03/2013 の間の日を示しています そして 2013 年 3 月 5 日。 同様に、チャート内の他のデータ系列の値を確認できます。マウス ポインタを棒の上に移動するだけです (このグラフでは、青 または赤 バー)、Excel は次の 3 つのことを表示します:

<オール>

まず データ シリーズ 名前。上のグラフのデータ シリーズは次のとおりです:開始日 .

データ ポイント 名前。上のグラフでは、データ ポイントが Planning Meeting であることがわかります。 .

そして最後に 値 データ シリーズの .上のグラフの値:2013 年 3 月 5 日 表示されています。

続きを読む: ダイナミック タイトルと凡例ラベルを使用した Excel グラフ

ステップ 5:2 つの日付の間の日を調べる

これら 2 つの日付の間 (07/03/2013 の間) に何日あるか調べてみましょう および 2013 年 3 月 5 日 ）。 Excel では、日付と時刻が日数を表す数値として格納されます。日付 1900 1 月 1 日 シリアル番号 1 で表されます。日付 1900 1 月 2 日 シリアル番号 2 などで表されます。日付のシリアル番号はどのようにわかりますか?戦略は非常にシンプルです。日付を Excel セルに入力し、セル形式を [一般] に変更すると、関連する日付のシリアル番号が取得されます。この方法を使用して、次のことがわかりました:

• 2013 年 7 月 3 日の日付のシリアル番号 です
• 2013 年 3 月 5 日の日付のシリアル番号 41397 です .
• 合計 57 です 2013 年 7 月 3 日の日付の間の日数 および 2013 年 3 月 5 日 .

下の GIF を見て理解してください。

チャートでは、取締役会について データ ポイント、青 バーは実際には数値 57 を表しています そして 赤 バーは数値 3 を表しています .これがこのチャートの仕組みです。

ステップ 6:横軸の最小値、最大値、主要値を変更する

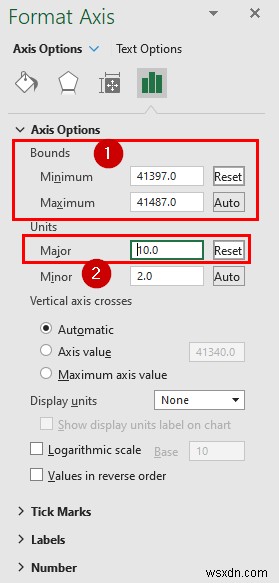

プロジェクトの最初のタスク「計画会議」 」は 03-05-2013 の日付から始まります であるため、横軸はこの日付から始まります。 横軸をダブルクリックします 、フォーマット軸 タスク ペインが表示されます。 軸オプション 、最小値は 41340 に設定されています;この「41340」 」は実際には日付 07-03-2013 を表しています .最小値を 41397 に設定しました 、日付 03-05-2013 を表す数字 .最大値が自動で設定されるが、41480 に変更 . 主な単位を変更します 10まで .

ステップ 7:ガント チャートの日付形式を変更する

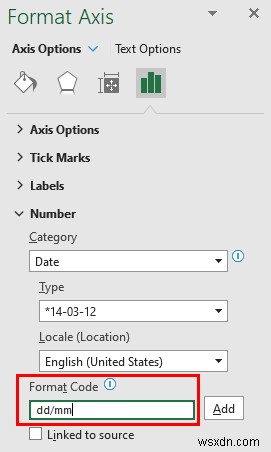

数値形式を変更したい .そのために、dd/mm と入力します フォーマットコード 番号の下 タブ。このように、日付はより意味のあるものになります。

ステップ 8:青いバーを非表示にして非表示にする

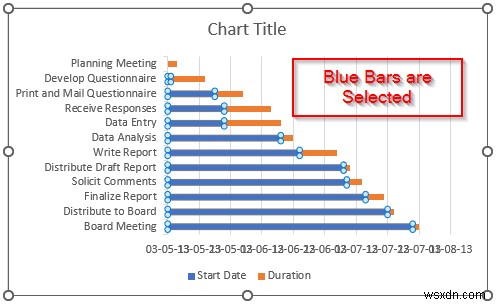

ここで 青 を選択します バー。下のグラフでは、すべての青いバーが表示されています

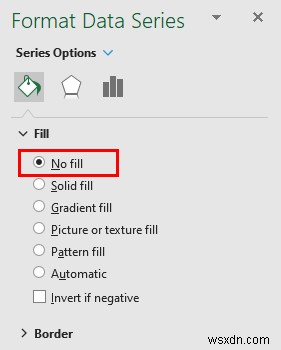

フォーマット データ シリーズ 作業ウィンドウと 塗りつぶし タブで、[塗りつぶしなし] を選択します。 塗りつぶしの色も使用できます ホーム のドロップダウン リボン。

では、下のチャートを見てください。 ガント チャートは既に作成されています .

続きを読む: 複数の開始日と終了日を持つ Excel ガント チャートを作成する方法

ステップ 9:ガント チャートの書式設定

ここで、上のチャートには書式設定が必要です。

• Duration データ シリーズをクリックします (赤のいずれかを選択します)。 バー)、[データ シリーズの書式設定] 作業ウィンドウ、および [シリーズ オプション] の下で、[ギャップ幅] を変更します。 値を 30% に . カテゴリ軸間のギャップを減らします

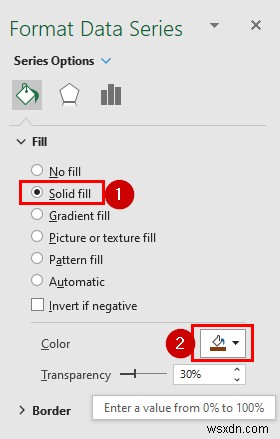

• データ系列の書式設定 → 塗りつぶしと線 → 塗りつぶし → 塗りつぶし → データ系列に色を使用

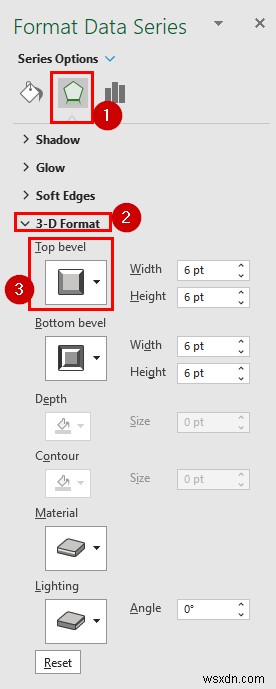

• データ シリーズのフォーマット → 効果 → 3D フォーマットの展開 → トップ ベベル ドロップダウン → 角度タイプ レベルを選択します。

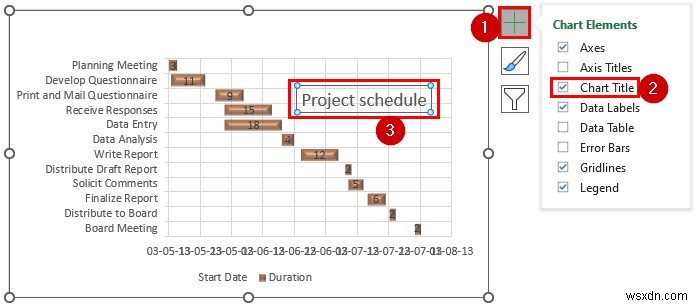

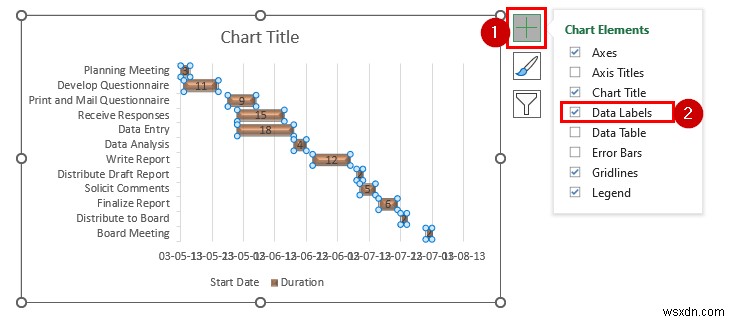

• このデータ系列のデータ ラベルを表示します。それを行うには:Chart Elements をクリックします。 チャートの右上隅にあるアイコン。メニューから [データ ラベル] を選択します オプション

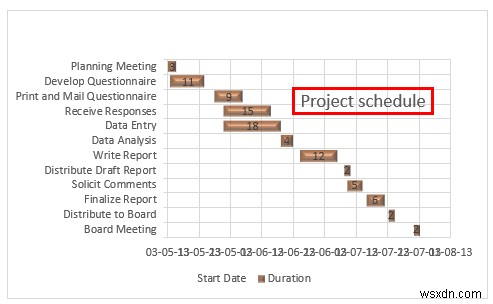

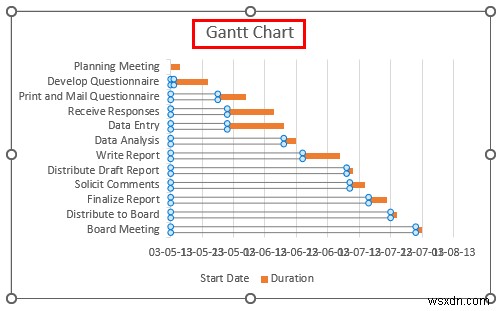

• グラフのタイトルを変更する プロジェクト スケジュールへのコンテンツ チャート タイトルのサイズを大きくします。
• 水平グリッドを表示したい 行。 グラフ要素 アイコン → グリッド線の上にマウスを移動します オプション、 → 小さな右矢印が表示されるので、それをクリックします → ドロップダウンから:[プライマリ メジャー ホリゾンタル] を選択します オプション
• グラフ エリアにさまざまな背景色を使用したり、グリッド線を破線にすることもできます。それはあなた次第です。

• 最後に、上記のプロセスを完了すると、ガント チャートを作成できるようになります。 これは下のスクリーンショットに示されています。

結論

👉 挿入 を使用 2-D 積み上げ棒グラフを作成するためのリボン

👉 ENTER を押します 軸オプションの要件を完了しながら、キーボードで オプション

結論

これで、ガント チャートの作成がわかりました。 Excel 2013 で は簡単な仕事です。チャートを作成するという概念を練習して理解するだけです。あとは簡単です。

ガント チャート の作成方法に関するご質問 Excel 2013 で ?コメント欄でお気軽にお尋ねください。ご連絡をお待ちしております.
