Matplotlibで目盛り（ティック）を動かさずにラベルだけを移動する方法

Matplotlibでは、軸の目盛り（ティック）自体の位置は変えずに、そのラベルだけを別の場所に表示したいケースがあります。このような場合は、axvline()メソッドで垂直線を引いておき、annotate()メソッドで注釈（ラベル）を任意の座標に配置するのが効果的です。

実装の手順

• 図のサイズを設定し、サブプロット間および周囲のパディングを調整します。
• 変数deltaを初期化します。
• numpyを使用してxとyのデータポイントを作成します。
• axvline()メソッドでdeltaの位置に垂直線を描画します。
• annotate()メソッドでその線に注釈を付けます。
• plot()メソッドでxとyのデータポイントをプロットします。
• show()メソッドで図を表示します。

コード例

from matplotlib import pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

delta = 2.0
x = np.linspace(-10, 10, 100)
y = np.sinc(x - delta)

plt.axvline(delta, ls="--", color="r")
plt.annotate(r"$\delta$", xy=(delta + 0.2, -0.2), color="r", size=15)
plt.plot(x, y)

plt.show()

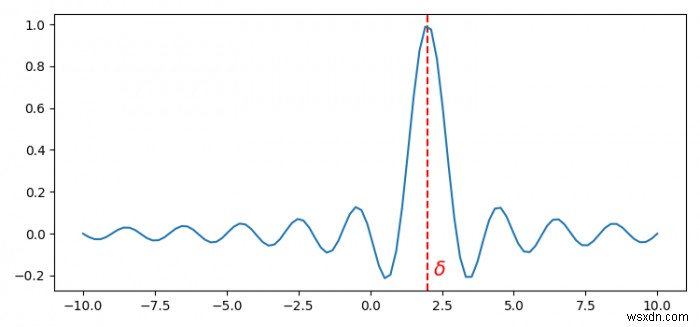

出力結果

このコードを実行すると、赤色の破線がδ=2.0の位置に垂直に描かれ、その線上ではなく少しオフセットした位置（xy=(delta + 0.2, -0.2)）に「δ」という注釈が表示されます。このようにannotate()のxy引数で座標を指定することで、目盛りやデータラインの位置を一切変更せずに、ラベルだけを自由に移動・配置できます。
