Matplotlibでインラインラベルを描画する方法をわかりやすく解説

Matplotlibでグラフの各線に直接ラベル（インラインラベル）を描画するには、labelLines()メソッドを使用します。このメソッドは「labellines」ライブラリに含まれており、通常の凡例とは異なり、各線の上に直接ラベルを配置できるため、複数の線を比較しやすい見やすいグラフを作成できます。

実装の手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。
• numpyを使ってデータ点Xを作成し、パラメータのリストAを定義します。
• リストAを反復処理しながら、Xとa（反復中の要素）をラベル付きでプロットします。
• 描画されたすべての線に対して、labelLines()を使ってそれぞれのラベルを線上に直接表示します。
• 図を表示するには、show()メソッドを使用します。

コード例

import numpy as np
from matplotlib import pyplot as plt
from labellines import labelLines

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

X = np.linspace(0, 1, 500)
A = [1, 2, 5, 10, 20]

for a in A:
    plt.plot(X, np.arctan(a*X), label=str(a))

labelLines(plt.gca().get_lines(), zorder=2.5)

plt.show()

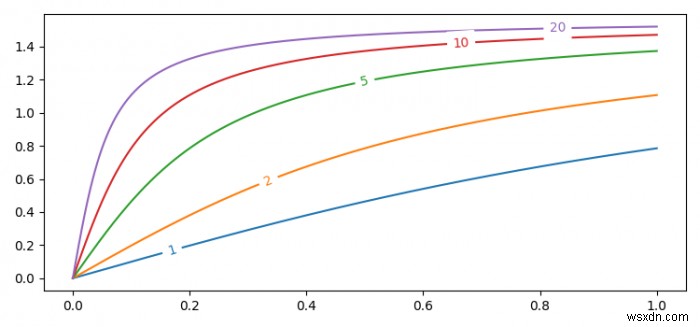

出力結果

このコードを実行すると、arctan関数の曲線が複数描画され、それぞれの線上にパラメータ値（1、2、5、10、20）がインラインラベルとして表示されます。zorder引数を指定することで、ラベルが線より前面に描画されるよう制御しています。なお、labellinesライブラリは標準ではインストールされていないため、「pip install labellines」コマンドで事前にインストールしておく必要があります。
