Excel でタイムライン チャートを作成する方法 (5 つの簡単な方法)

タイムライン チャートは、より大きなイベントの部分的なイベントの時系列の実行を表すチャートまたはグラフです。さまざまな理由から、ユーザーは Excel でタイムライン チャートを作成する必要があります。イベントの種類に応じて、タイムライン チャートを作成する方法は複数あります。

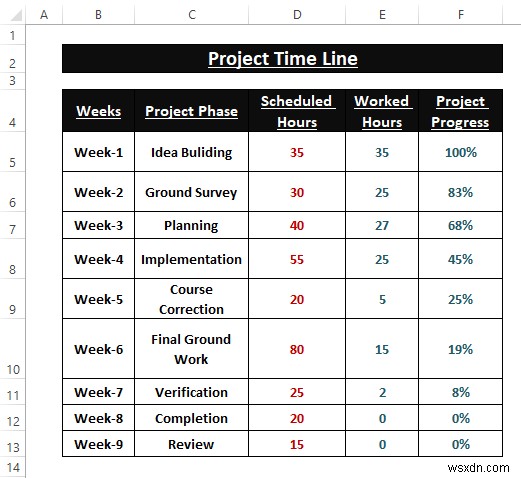

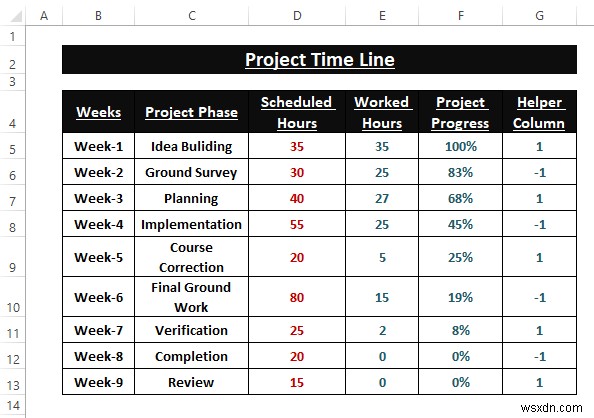

プロジェクト タイムラインのタスクが週に分割され、必要な 作業時間 があるとします。 進行中の 進捗状況 .次のデータを使用してタイムライン チャートを作成します。

この記事では、2D ラインのデモンストレーションを行います 、散布図 、ピボット グラフ 、SmartArt 、および配置 コマンド Excel でタイムライン チャートを作成する機能。

Excel ワークブックをダウンロード

Excel でタイムライン チャートを作成する 5 つの簡単な方法

方法 1:2D ラインを使用して Excel でタイムライン チャートを作成する

Excel には、Charts 内でグラフを作成するための複数のオプションが用意されています セクション。 挿入 ライン その一つです。以下の手順に従って、Excel でタイムライン チャートを作成します。

ステップ 1: データセットにヘルパー列を追加します。

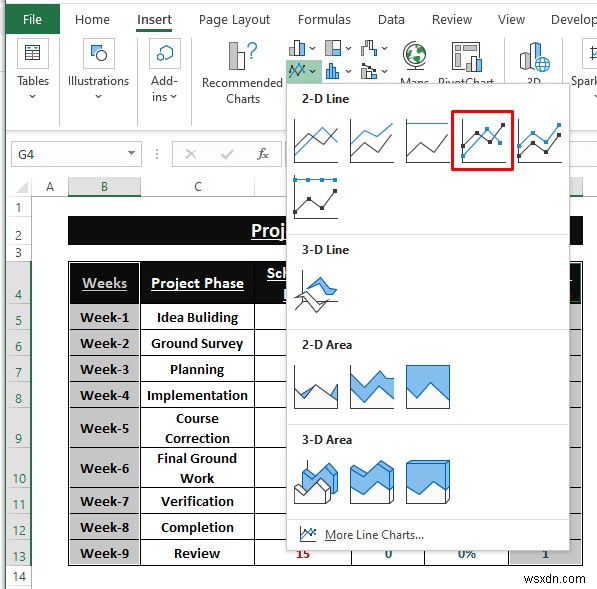

ステップ 2: 挿入に移動> 2D ライン を選択 (チャート内 セクション）

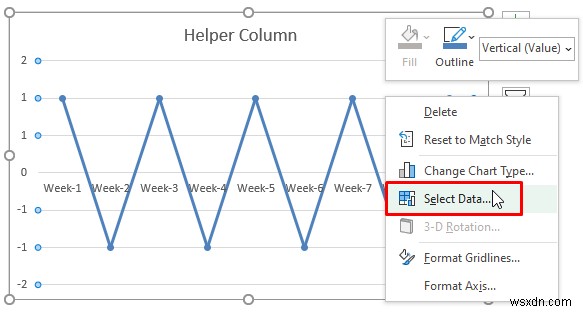

ステップ 3: Excel は 2D ライン を挿入します チャート。それを右クリックします。 [データの選択] をクリックします コンテキスト メニューから オプション。

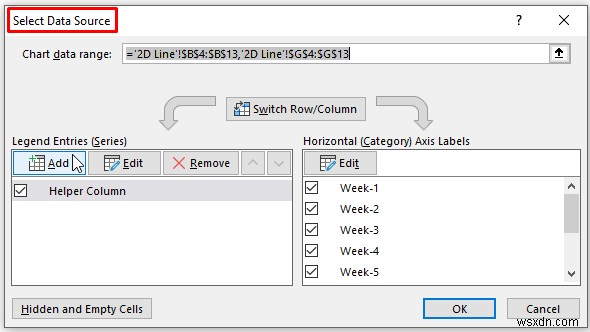

ステップ 4: データ ソースの選択 ウィンドウが開きます。 [追加] をクリックします レジェンド エントリの下 (シリーズ ）。 削除できます ヘルパー コラム データをロードするか保持します。

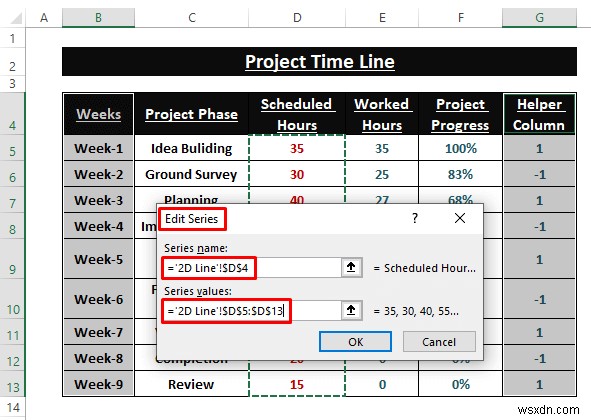

ステップ 5: 1 ^位 シリーズを編集 ダイアログボックスが表示されます。 シリーズ名の割り当て (つまり、予定された時間 ) と 系列の値 (つまり、D5:D13 ).

ステップ 6: ステップ 5 を繰り返します 勤務時間

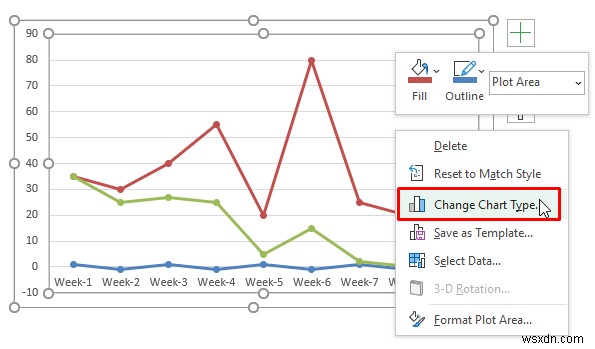

ステップ 7: Excel がデータを読み込み、2D ラインで表示します 下図のようなチャート。グラフを右クリックして、[グラフの種類を変更] を選択します。 コンテキスト メニューのオプション オプション。

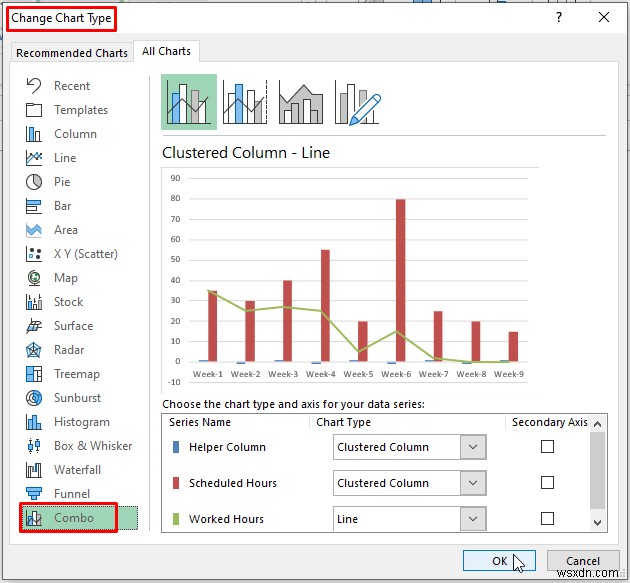

ステップ 8: チャート タイプの変更 ウィンドウが表示されます。ウィンドウから任意のチャート タイプを選択します (つまり、コンボ ) その後、[OK] をクリックします。 .

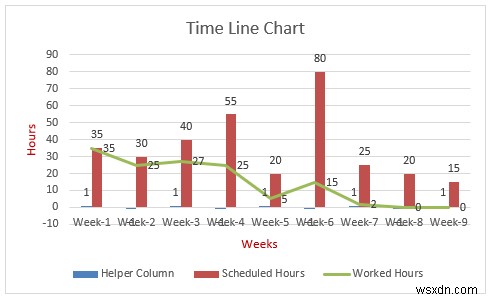

🔼 第 2 軸を選択してデータをプロットし、グラフ要素を変更できます エラー バーなど 、およびその他のオプション。最終的な生のタイムライン チャートは次のように表すことができます:

方法 2:Excel 挿入散布図を使用してタイムライン チャートを作成する

前の方法と同様に、Excel の 散布図を挿入 描写を作成するために線上にデータ ポイントを入力します。

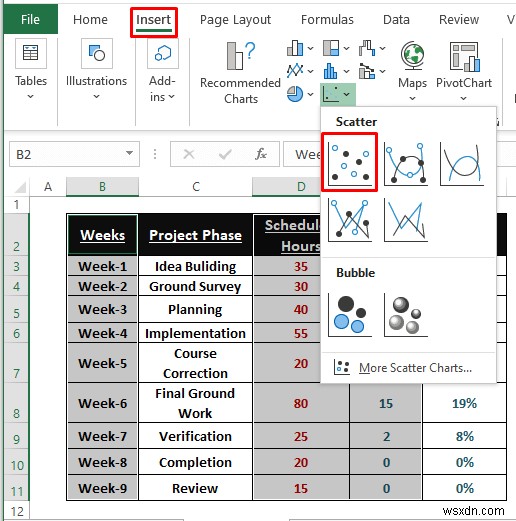

ステップ 1: 挿入に移動 タブ> 希望の 散布図を挿入 をクリックします オプション (チャート内) セクション）

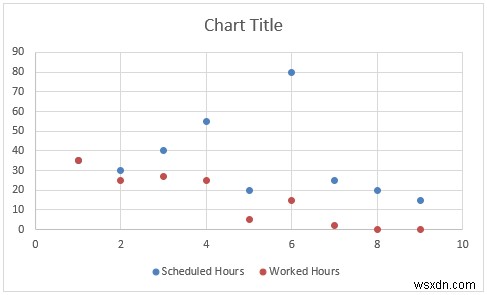

ステップ 2: すぐに、Excel によって点が挿入され、 散布図 が作成されます。 下の図に示すように。

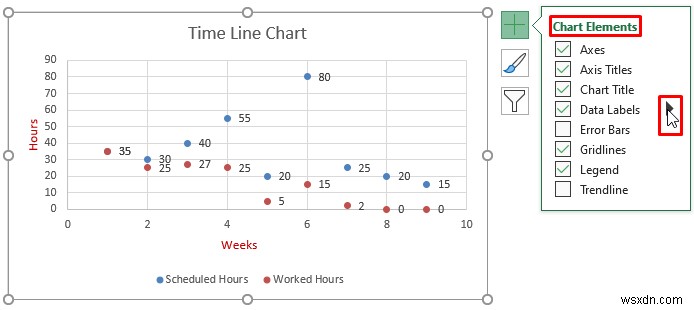

ステップ 3: グラフ要素の編集と修正 目的のビューに最適に合わせます。 プラス (+ ) アイコンは グラフ要素 と呼ばれます .有効にする要素のいずれかにチェックマークを付け、右側の矢印をクリックして Chart Elements をさらに配置します .

方法 3:ピボット チャート機能を使用してタイムライン チャートを作成する

ピボット テーブル データを再配置するための強力なツールです。また、ピボット テーブル ピボット グラフの挿入に使用できます エクセルで。表現を単純化するには、データセットを単純化します。

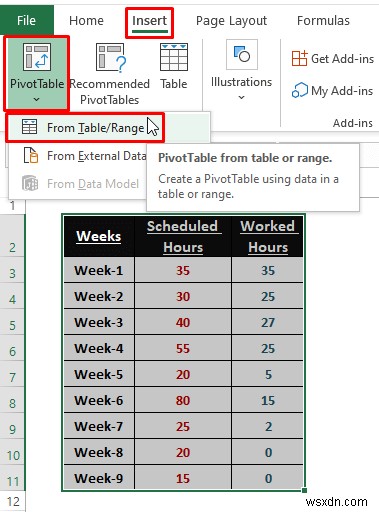

ステップ 1: 範囲全体を強調表示してから、[挿入] に移動します> ピボット テーブル> 表/範囲から .

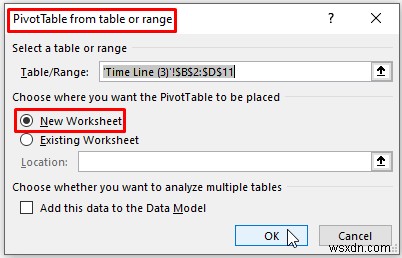

ステップ 2: テーブルまたは範囲のピボットテーブル ウィンドウが表示されます。 新しいワークシートにマークを付けます ピボットテーブルを配置する場所を選択するオプション . [OK] をクリックします .

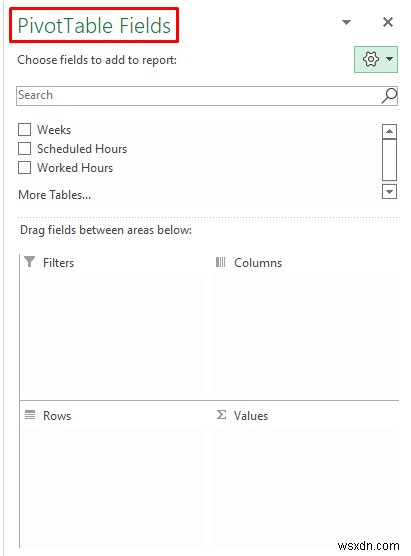

ステップ 3: ピボット テーブル内のセルにカーソルを置きます ピボットテーブル フィールドを表示するには ウィンドウ。

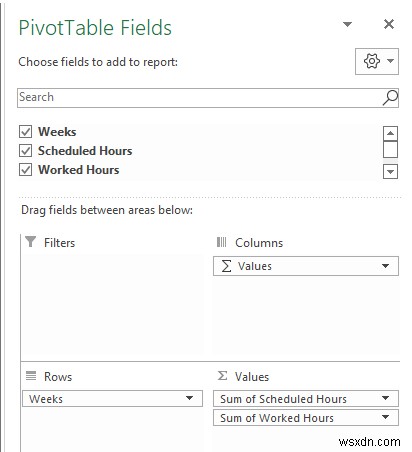

ステップ 4: すべてのフィールドにチェックを入れてください .その後、週をドラッグします 行の下に配置するフィールド 範囲。他の領域は自動的に塗りつぶされます。 フィールド設定 を使用しない場合 (任意の フィールド をクリックします

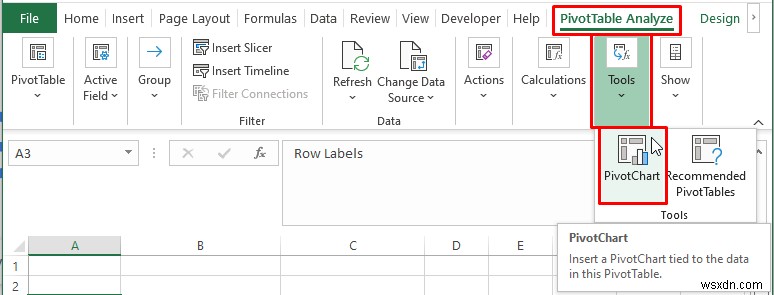

ステップ 5: 追加の PivotTable Analyze が表示されます とデザイン オプションとタブ。 [ピボットテーブル分析] をクリックします> ピボットグラフ をクリックします (ツール内 セクション）

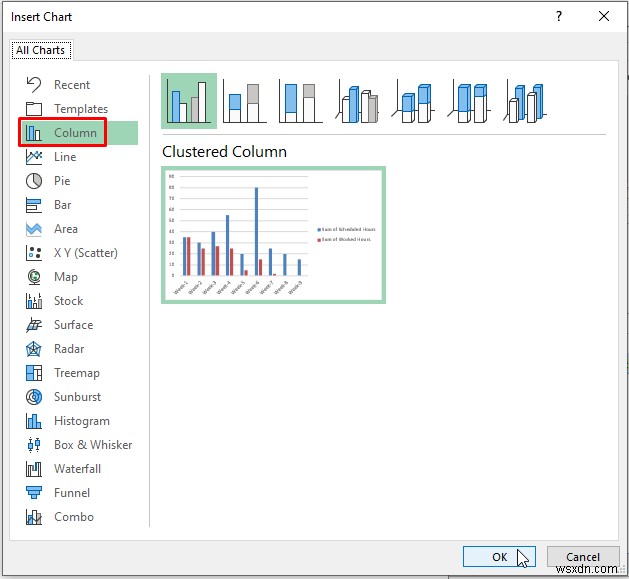

ステップ 6: 即座に、Excel は 挿入グラフ を表示します 窓。グラフの種類 (列など) を選択します ) でデータを表示し、[OK] をクリックします。 .

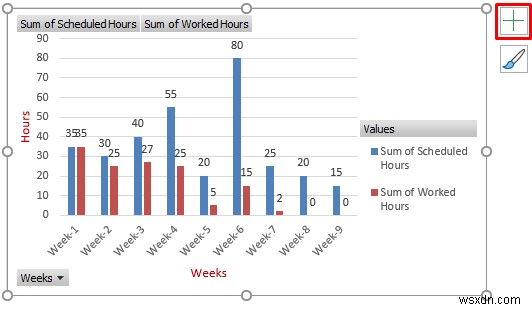

🔼 必要に応じてチャートを提供します。複数のグラフ要素を追加できます などなど。タイムライン チャートの最終的な描写は、後者のスクリーンショットのようになります。

方法 4:タイムライン チャートを作成する Excel コマンド

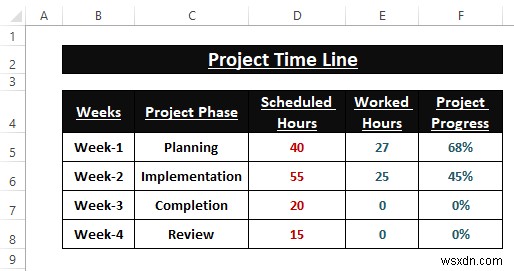

Excel では、データ表現用に複数の配置が提供されています。したがって、これらの表現の 1 つを選択すると、タイムライン チャートが作成される場合があります。最初に、下の画像に示すように、画面内に収まるようにデータセットを変更します。

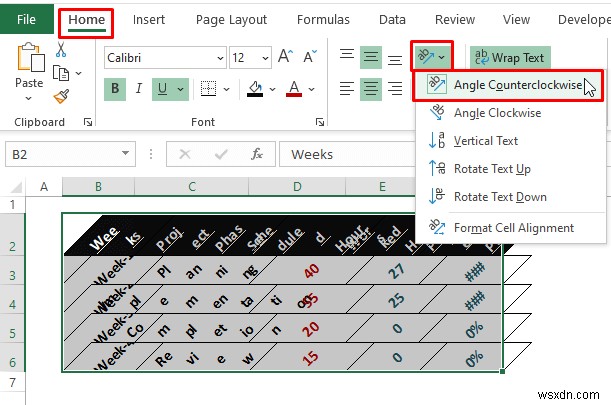

ステップ 1: データセット全体を選択し、[ホーム] にカーソルを合わせます> [方向] をクリックします (同盟内 セクション)> 反時計回りの角度を選択します .

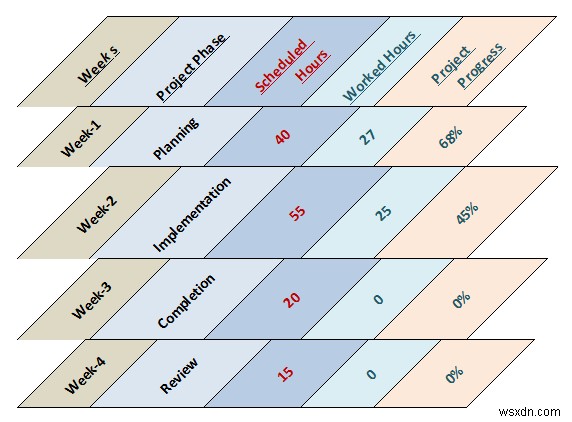

ステップ 2: Excel は、データのグラフに似たプレゼンテーションを作成します。データをよりよく理解できるように、背景とフォントの色を適用します。

この描写の各部分を編集できます。これは、Excel でタイムライン グラフを作成するための非常に簡単な方法です。

方法 5:SmartArt 機能を使用してタイムライン グラフを作成する

以前の方法に比べて一般的ではありませんが、Excel SmartArt 機能は、入力されたデータをチャートのような描写で配置できます。

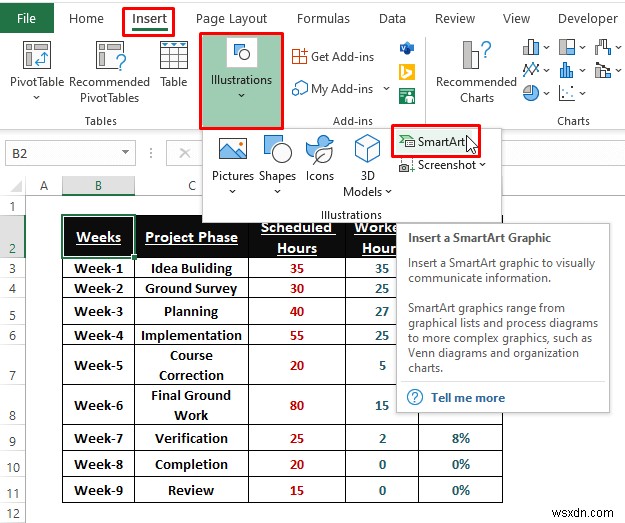

ステップ 1: ホームに移動> イラスト> SmartArt をクリックします .

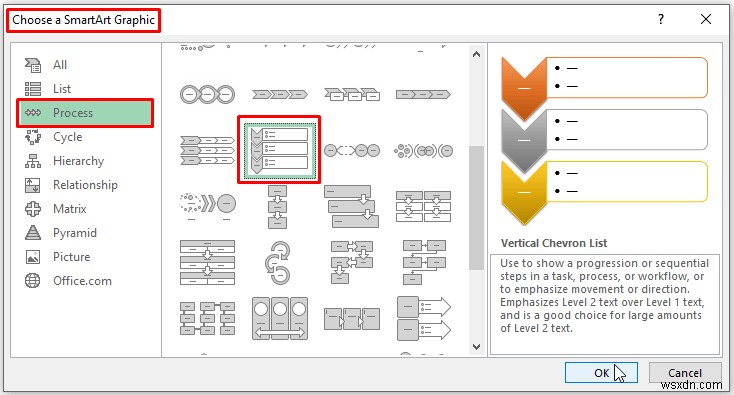

ステップ 2: SmartArt グラフィックの選択 ウィンドウが表示されます。 プロセス を選択 (ウィンドウの右側)> 必要なグラフィックをクリックします (例:Vertical Chevron List) ）。その後、[OK] をクリックします .

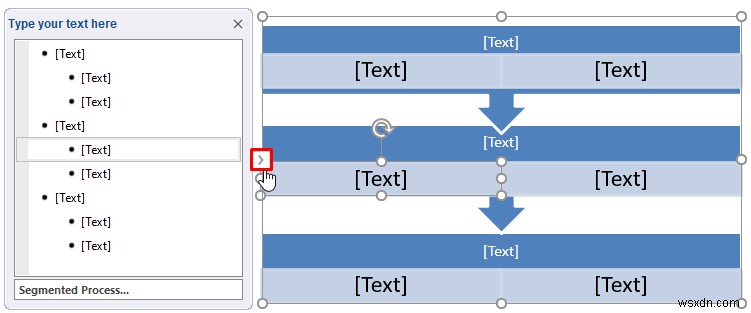

ステップ 3: Excel がグラフィックを挿入します。 ここにテキストを入力 を使用して、さらに行を編集または挿入できます。 ダイアログボックス。矢印記号を使用して、ダイアログ ボックスを表示または非表示にします。

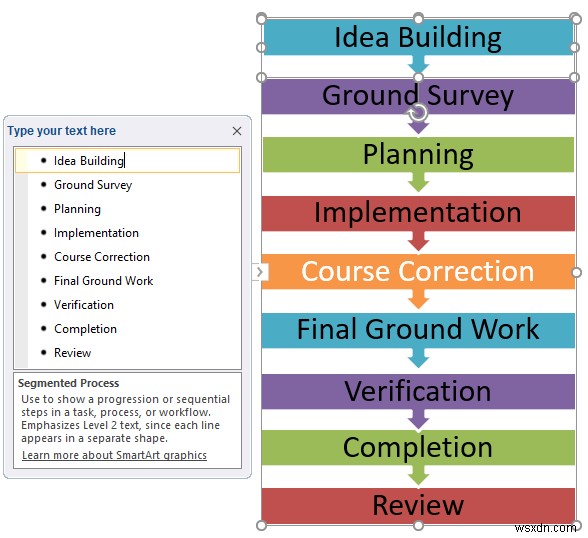

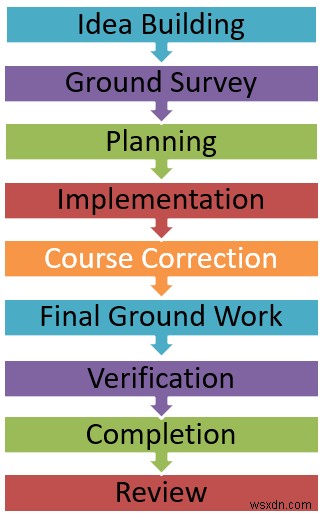

ステップ 4: 不要なテキストを削除します (Backspace を使用) ) またはテキスト項目を追加 (Enter を使用) またはコピー＆ペースト ）。データ テキストを入力すると、最終的にグラフィックは下の図のようになります。

🔼 [ここにテキストを入力] ダイアログ ボックスを非表示にすると、タイムラインが明確に表示されます。ただし、ここには期間などはありません。期間に関連するテキストを追加して、より適切なタイムラインを作成できます。

結論

この記事では、Excel でタイムライン グラフを作成する基本的な方法をいくつか紹介します。 行を挿入 、散布図を挿入 、ピボット グラフ タイムライン チャートを作成するための主なツールです。上記の中からご希望の1台を見つけていただければ幸いです。さらに質問がある場合、または追加するものがある場合は、コメントしてください。
