Excelで温度計チャート（サーモメーターチャート）を作成する方法

Excelの温度計チャートとは？

温度計チャートは、その名の通り温度計のような形状を持つグラフです。Microsoft Excelでは、実際の値（実績）と目標値を1本のバーで視覚的に比較できるため、売上実績や目標達成率の分析に非常に役立つ表現方法です。

Excelに温度計チャートは標準で用意されている？

残念ながら、温度計チャートはExcelをはじめとするOfficeアプリケーションに、デフォルトのグラフ種類としては搭載されていません。そのため、既存のグラフをカスタマイズしてゼロから作り上げる必要があります。この記事では、Microsoft Excelで温度計チャートを作成する具体的な手順をわかりやすく解説します。

Excelで温度計チャートを作成する手順

以下の手順に従って、Excelで温度計チャートを作成してみましょう。

1. Excelを起動します。
2. ワークシートに実績値と目標値のデータを入力します。
3. 実績値と目標値のデータ範囲を選択します。
4. 「挿入」タブをクリックします。
5. 「グラフ」グループの「縦棒」ボタンをクリックし、ドロップダウンメニューから「積み上げ縦棒」を選択します。
6. 「グラフデザイン」タブが表示されたらクリックします。
7. 「グラフデザイン」タブの「行/列の切り替え」ボタンをクリックします。
8. オレンジ色の系列を右クリックし、ショートカットメニューから「データ系列の書式設定」を選択します。
9. 画面右側に「データ系列の書式設定」ウィンドウが表示されます。
10. 「系列の間隔」のスライダーを0（ゼロ）までドラッグします。
11. 「塗りつぶし」セクションで「塗りつぶしなし」を選択します。
12. 「枠線」セクションで「単一線」を選択します。
13. 「色」ドロップダウンメニューから好みの色を選びます。
14. 枠線セクションの「幅」ボックスに「1.5 pt」と入力します。
15. グラフのサイズを温度計らしく細長く変更します。
16. グラフタイトルを削除します。
17. 「書式」タブに移動し、「図形の挿入」グループから「楕円」を選択します。
18. グラフの下部に楕円を描画します。
19. 「図形の塗りつぶし」ボタンをクリックし、グラフの色に合わせた色を選択します。
20. これで温度計チャートの完成です。

それでは、各ステップを詳しく見ていきましょう。

まずExcelを起動し、ワークシートにデータを入力します。

実績値と目標値のデータを選択したら、「挿入」タブをクリックします。

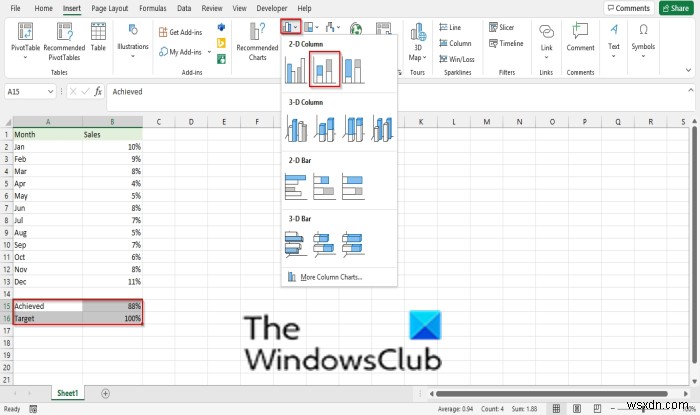

「グラフ」グループの「縦棒」ボタンをクリックし、ドロップダウンメニューから「積み上げ縦棒」を選択します。

「グラフデザイン」タブが表示されるので、クリックします。

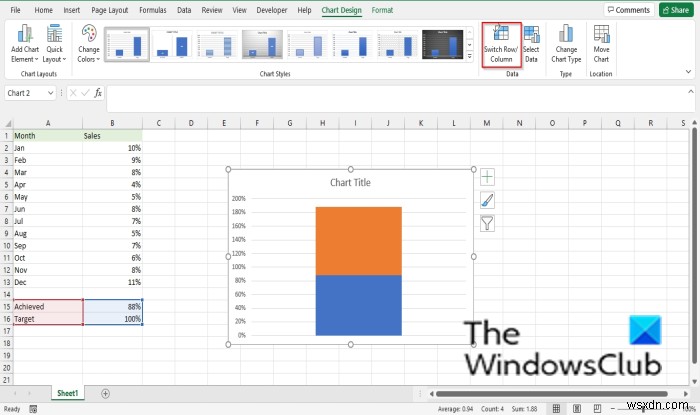

「グラフデザイン」タブで「行/列の切り替え」ボタンをクリックします。

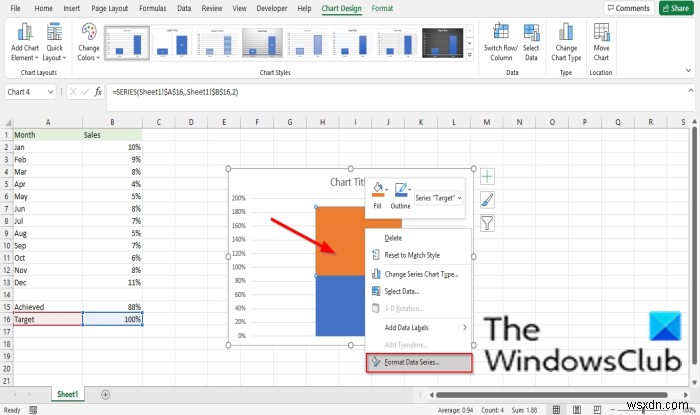

オレンジ色の系列を右クリックし、ショートカットメニューから「データ系列の書式設定」を選択します。

「データ系列の書式設定」ウィンドウが表示されます。

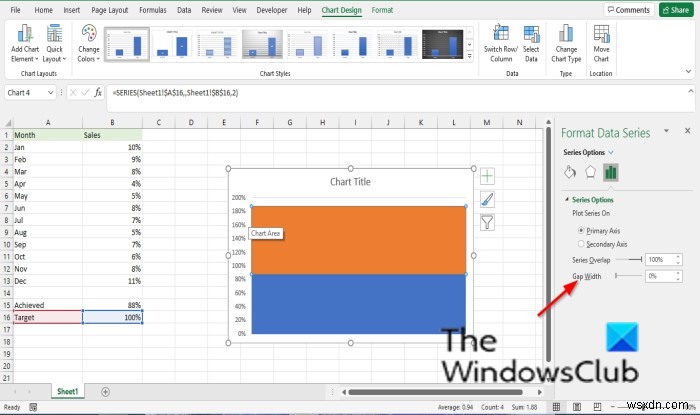

「系列の間隔」を0までドラッグします。

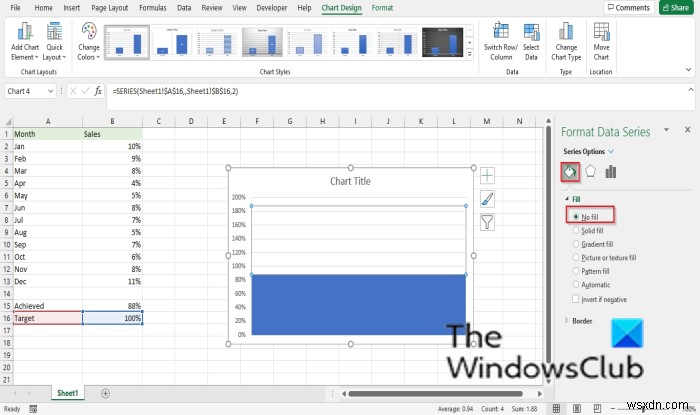

「塗りつぶし」セクションをクリックし、「塗りつぶしなし」を選択します。

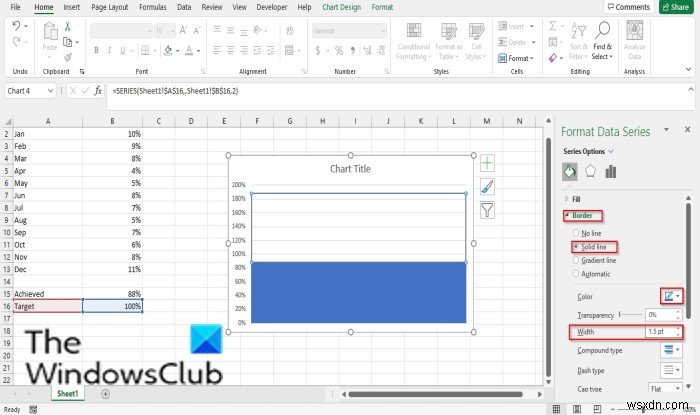

「枠線」セクションをクリックし、「単一線」を選択します。

続いて、「色」ドロップダウンメニューから希望の色を選択します。

枠線セクションの「幅」ボックスに「1.5 pt」と入力します。

次に、グラフのサイズを温度計らしく細長く変更します。

「グラフタイトル」を削除します。

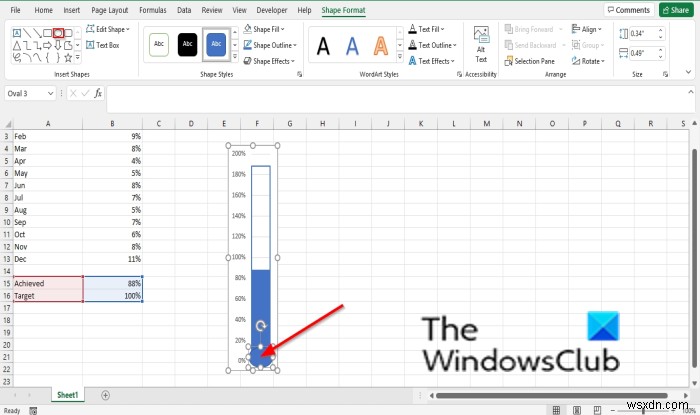

「書式」タブに移動し、「図形の挿入」グループから「楕円」図形を選択します。

グラフの下部に楕円を描画します。

「図形の塗りつぶし」ボタンをクリックし、グラフ内の色に合う色を選択します。

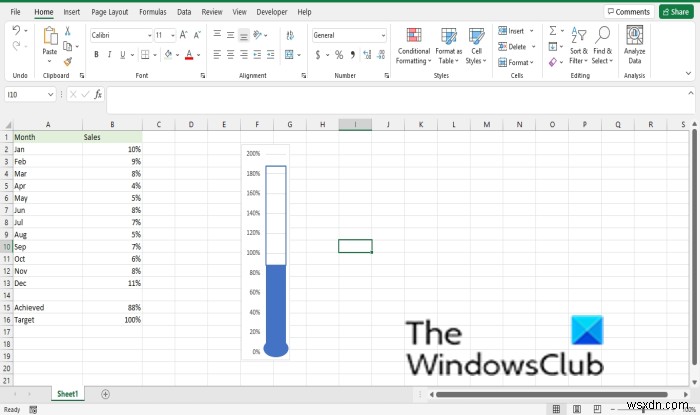

以上で、温度計チャートの完成です。

関連記事：Excelでハイパーリンクを開く際の既定のブラウザーを変更する方法

このチュートリアルが、Excelで温度計チャートを作成する際の参考になれば幸いです。ご不明な点がある場合は、ぜひコメント欄でお知らせください。
