Matplotlibでハッチの線幅を変更する方法

Matplotlibでハッチ（網掛け）の線幅を変更したい場合は、rcParamsの「hatch.linewidth」パラメータを設定することで実現できます。この記事では、具体的な手順とサンプルコードをわかりやすく解説します。

実装の手順

• 図のサイズを設定し、サブプロット間および周囲のパディングを調整します。
• NumPyを使用して、x および y = sin(x) のデータポイントを作成します。
• plt.rcParams['hatch.linewidth'] を使って、ハッチの線幅を設定します。
• scatter() メソッドを使用し、「/」ハッチが付いた正方形マーカーで、設定した線幅を適用しながらxとyのデータポイントをプロットします。
• 図を表示するには、show() メソッドを呼び出します。

サンプルコード

import numpy as np
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
x = np.linspace(-5, 5, 25)
y = np.sin(x)
plt.rcParams['hatch.linewidth'] = 1
plt.scatter(x, y, s=700, marker='s', linewidth=0.05, facecolor='red',
hatch='/', alpha=.7)
plt.show()

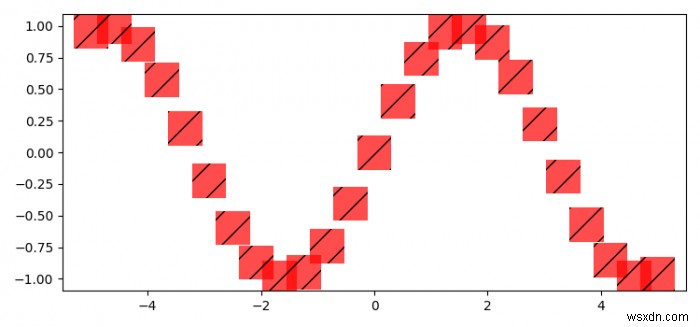

実行結果

上記のコードを実行すると、赤い正方形マーカーに「/」のハッチパターンが描画され、指定した線幅（ここでは1）でハッチの線が表示されます。ハッチの線幅は hatch.linewidth の値を変更するだけで自由に調整できるため、図の見た目を細かくカスタマイズしたい場合に非常に便利です。
