matplotlibでカラーバーの位置を右側に移動する方法

matplotlibでは、カラーバーの位置を図の右側に移動するために、colorbar()メソッドのpad引数を活用します。この記事では、散布図にカラーバーを追加し、その位置を調整する具体的な手順を解説します。

実装手順

• numpyとmatplotlibをインポートします。
• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。
• サンプルデータの数を格納する変数 N を初期化します。
• numpyを使用して x および y のデータ点を作成します。
• scatter() メソッドを使って、xとyのデータ点による散布図を作成します。
• colorbar() メソッドでプロットにカラーバーを追加し、pad の値を指定することで、カラーバーを左右に水平移動させます。padの値が大きいほど、カラーバーはプロットから離れた位置（右側）に配置されます。
• show() メソッドで図を表示します。

コード例

# numpyとmatplotlibをインポート
import numpy as np
from matplotlib import pyplot as plt

# 図のサイズを設定
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

N = 100

# xとyのデータ点を作成
x = np.random.rand(N)
y = np.random.rand(N)

# xとyのデータ点で散布図を作成
s = plt.scatter(x, y, c=x, cmap='hot', marker='*')

# pad値を指定してカラーバーを追加
plt.colorbar(s, shrink=0.9, pad=0.1)

# プロットを表示
plt.show()

出力結果

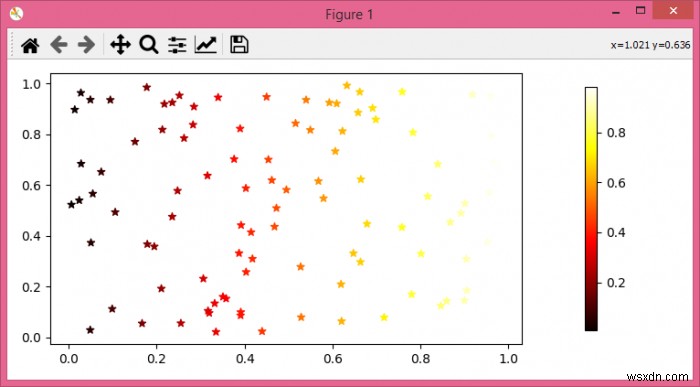

上記のコードを実行すると、以下のような出力が得られます。カラーバーがプロットの右側に適切な間隔を空けて表示されていることが確認できます。

カラーバーを左側に配置する場合

逆に、カラーバーをプロットの左側に配置したい場合は、location 引数に「left」を指定します。

plt.colorbar(s, shrink=0.9, pad=0.1, location="left")

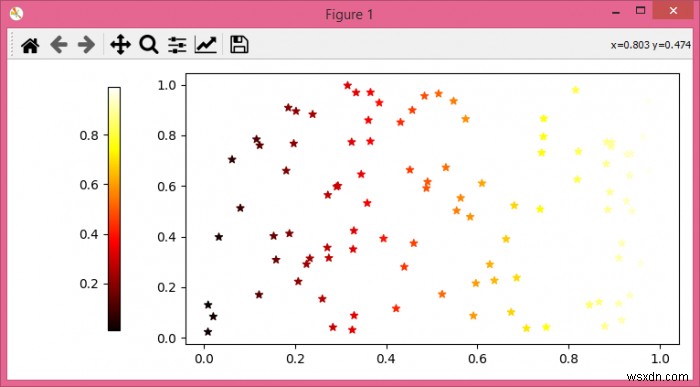

この行をコードに追加すると、以下のようにカラーバーが左側に表示されます。

まとめ

カラーバーの位置調整には、pad 引数でプロットとの距離を制御し、location 引数で配置する側（left / right / top / bottom）を指定するのが基本です。また、shrink 引数を使えばカラーバーの長さも調整できるため、図全体のレイアウトに合わせて柔軟にカスタマイズできます。
