PythonのMatplotlibで個々のサブプロットの高さを調整する方法

Matplotlibでサブプロットの高さを個別に調整する

PythonのMatplotlibでは、subplot()関数に行数・列数・インデックスを組み合わせて指定することで、各サブプロットの高さやレイアウトを柔軟に調整できます。以下の手順で実装してみましょう。

手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。
• 現在の図に、nrows=7、ncols=2、index=1 のサブプロットを追加します。
• 現在の図に、nrows=2、ncols=2、index=3 のサブプロットを追加します。
• 現在の図に、nrows=1、ncols=3、index=3 のサブプロットを追加します。
• 図を表示するには、show()メソッドを使用します。

コード例

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

plt.subplot(7, 2, 1)
plt.subplot(2, 2, 3)
plt.subplot(1, 3, 3)

plt.show()

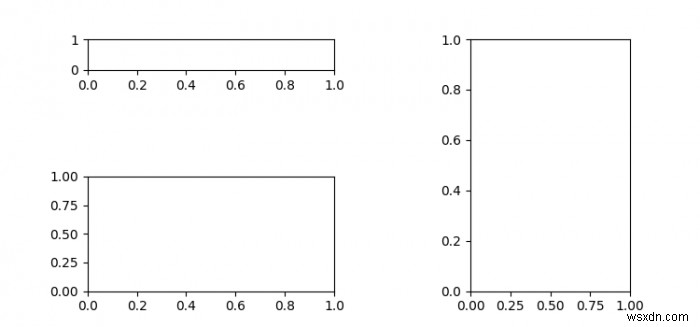

出力結果

コードの解説

このコードでは、まず plt.rcParams["figure.figsize"] を使って図全体のサイズを幅7.50×高さ3.50インチに設定しています。また、figure.autolayout を有効にすることで、ラベルやタイトルが重ならないよう余白が自動的に調整されます。

各 subplot() の呼び出しでは、第1引数に行数、第2引数に列数、第3引数に配置位置（インデックス）を渡しています。行数や列数が異なる複数のグリッド定義を組み合わせることで、高さの異なるサブプロットを1つの図の中に自由に配置できるのがポイントです。より高度なレイアウト制御が必要な場合は、GridSpec クラスの利用も検討するとよいでしょう。
