Excelで縮尺に合わせて描画する方法（2つの簡単なステップ）

Excelで縮尺に合わせて図面を描く方法をお探しですか？実はExcelでは、行と列のサイズを調整するだけで、好きな縮尺で図面を描くことができます。この記事では、Excelで縮尺描画を実現する2つの方法を、手順を追って詳しくご紹介します。

Excelで縮尺描画を行う2つの方法

本記事では、罫線や塗りつぶし色といったさまざまな機能を活用して、間取り図（フロアプラン）を例に、Excelで縮尺に合わせて描画する方法を解説します。

方法1：罫線オプションを使って縮尺描画する

まず最初の方法では、罫線を使ってExcelで縮尺描画を行う手順を紹介します。以下の手順に沿って、ぜひ自分でも試してみてください。

ステップ01：行の高さと列の幅を設定する

まずは、行の高さと列の幅を調整して、正確な縮尺描画の土台を作ります。

以下の手順に従って設定しましょう。

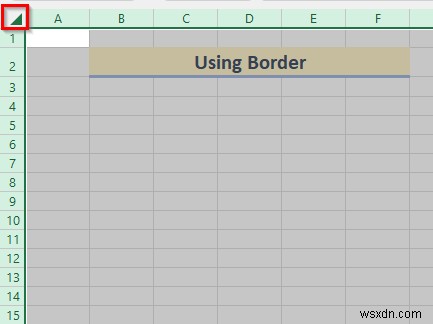

• まず、ワークシートの左上隅にあるボックスをクリックし、すべての行と列を選択します。

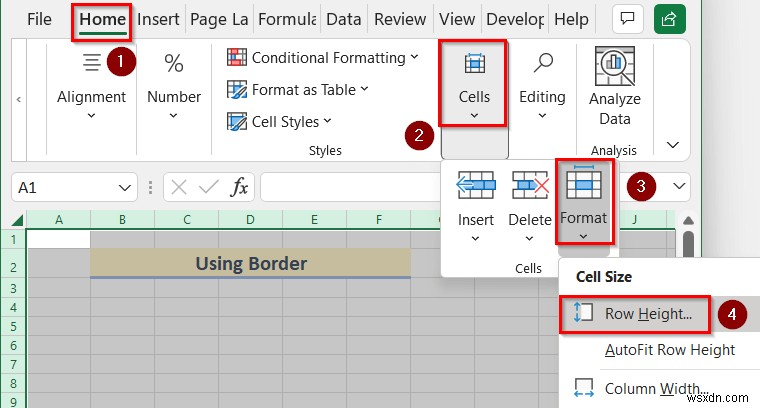

• 次に、[ホーム]タブを開き、[セル]グループの[書式]をクリックして、[行の高さ]を選択します。

• [行の高さ]ダイアログボックスが表示されます。
• 値として 9 を入力します。
• [OK] をクリックします。

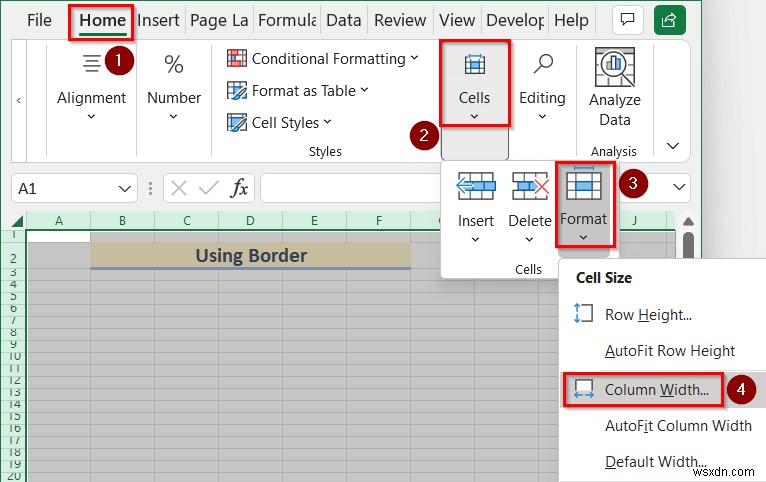

• 続けて、[ホーム]タブ ＞＞ [セル] ＞＞ [書式]から、[列の幅]を選択します。

• [列の幅]ダイアログボックスが表示されます。
• 値として 1 を入力します。
• [OK] をクリックします。

ステップ02：罫線を使って壁を縮尺通りに描画する

次に、罫線を使って、25×35平方フィートの間取り図を描いていきます。ここでは、1セル＝1平方フィートという縮尺を採用します。

以下の手順で、自分の好みの縮尺で図面を描いてみましょう。

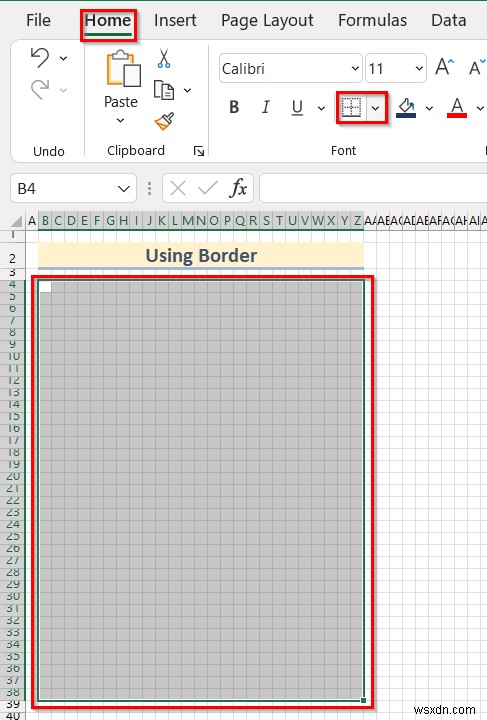

• 最初に、セル範囲 B4:Z38 を選択します。

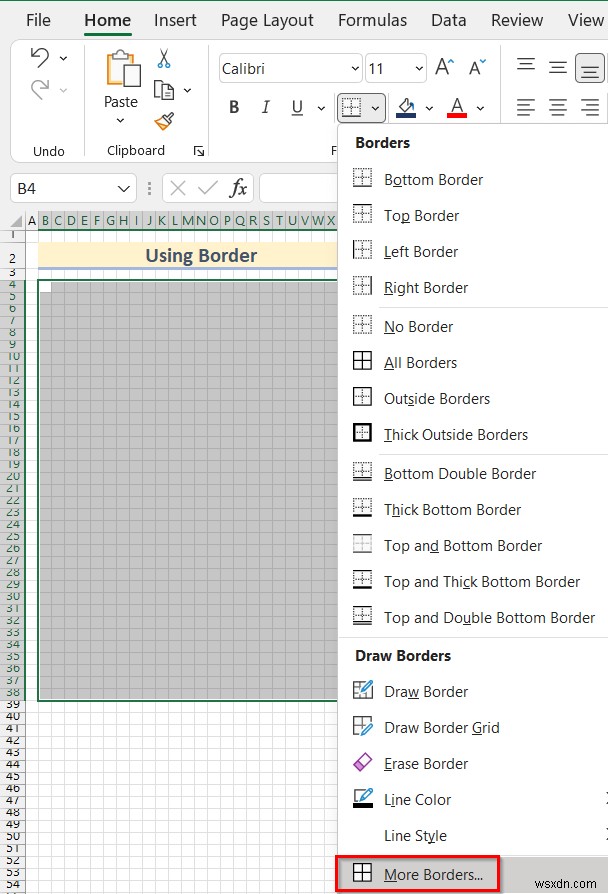

• 次に、[ホーム]タブを開き、[罫線]のドロップダウン矢印をクリックします。

• メニューから[その他の罫線]を選択します。

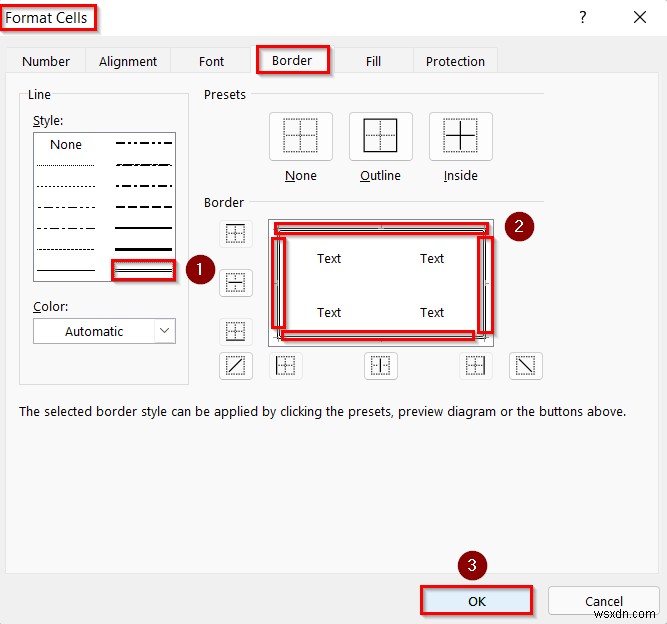

• [セルの書式設定]ダイアログボックスが開きます。
• [罫線]タブの[線種]から、好みの線を選びます。ここでは二重線を選択します。
• この罫線をセル範囲の下、上、左、右に追加します。
• [OK] をクリックします。

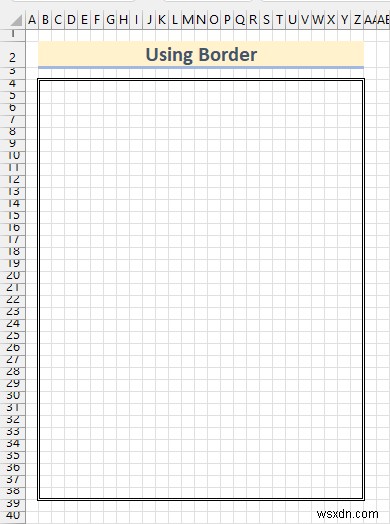

• これで、間取り図の外壁が完成しました。

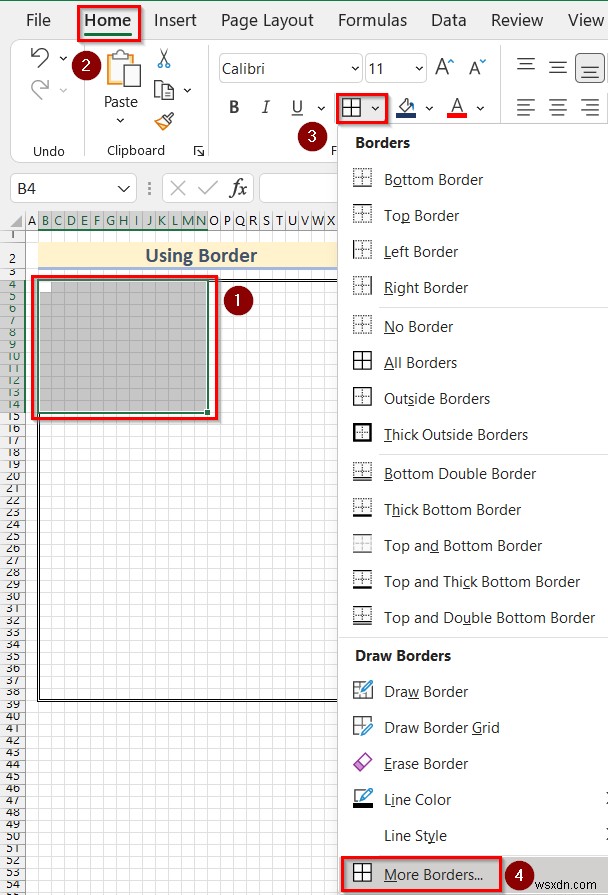

• 続けて、セル範囲 B4:N14 を選択します。
• [ホーム]タブ ＞＞ [罫線] ＞＞ [その他の罫線]の順にクリックします。

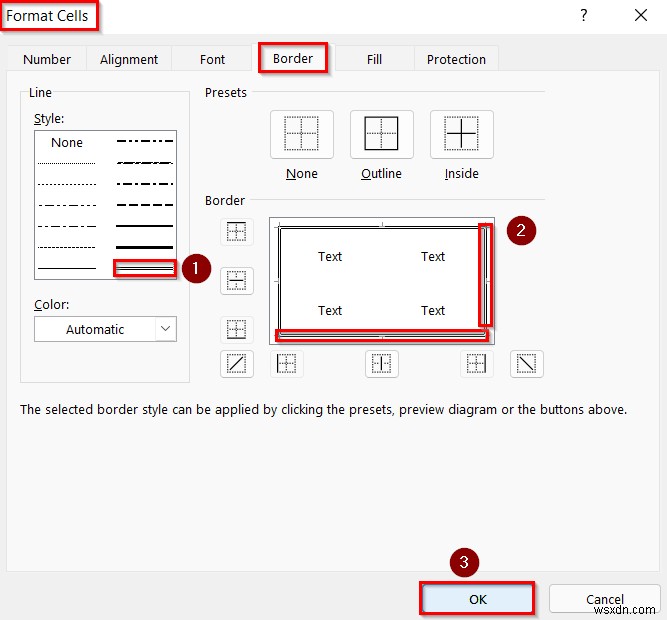

• 再び[セルの書式設定]ダイアログボックスが表示されます。
• [罫線]タブの[線種]から、ここでも二重線を選択します。
• この罫線をセル範囲の下と右に追加します。
• [OK] をクリックします。

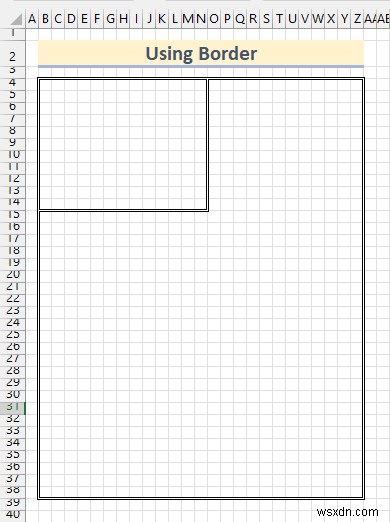

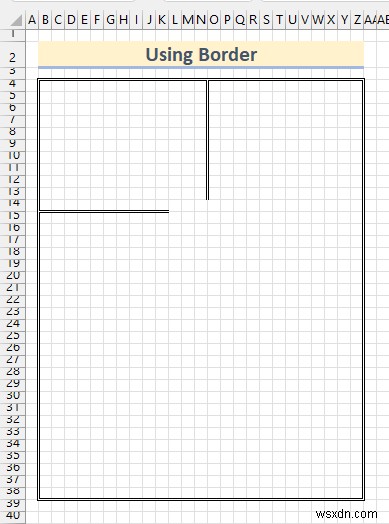

• これで、13フィート×11フィートの部屋の壁が縮尺どおりに描けました。

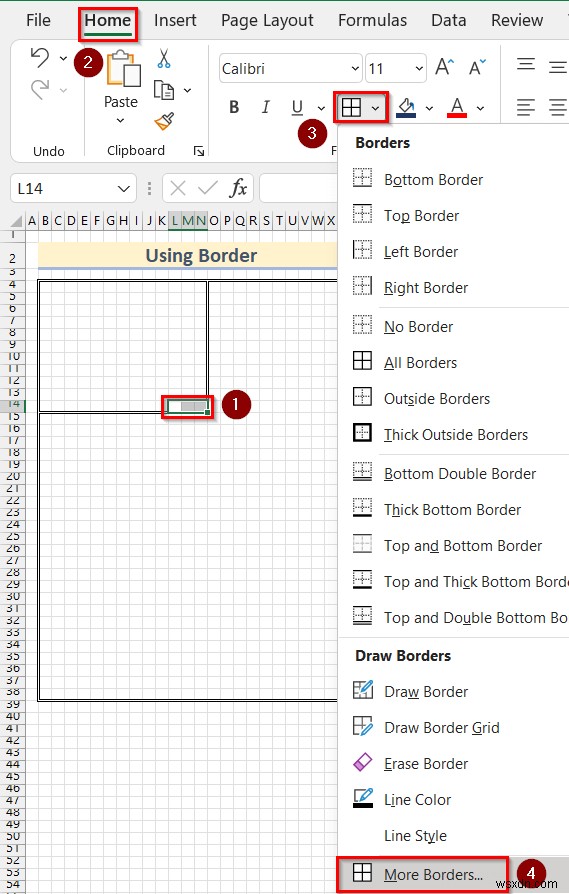

• 次に、ドア用の隙間を作るため、セル範囲 L14:N14 を選択します。
• [ホーム]タブ ＞＞ [罫線] ＞＞ [その他の罫線]の順にクリックします。

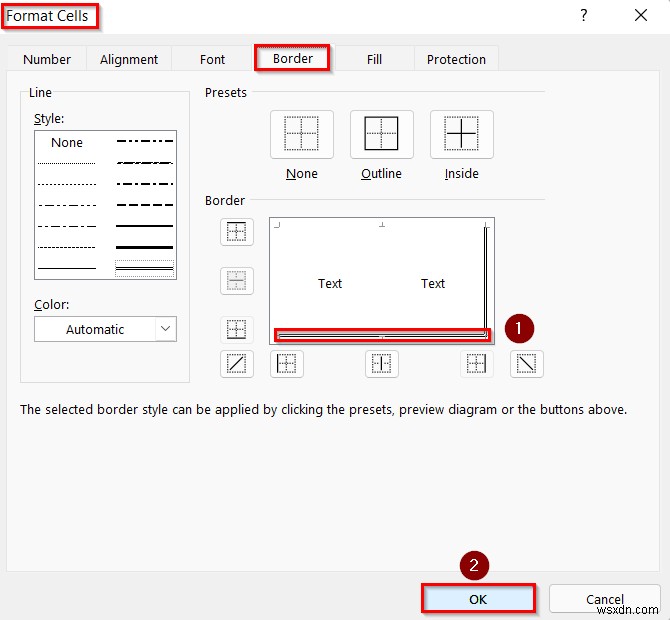

• [セルの書式設定]ダイアログボックスが再度開きます。
• [罫線]タブで、下罫線の設定を解除します。
• [OK] をクリックします。

• これで、ドアのための隙間を壁の間に作ることができました。

ステップ03：四角形（長方形）を使って図面にテキストを追加する

最後のステップでは、[挿入]タブの[図形]から四角形を挿入し、図面にテキストを追加する方法を紹介します。

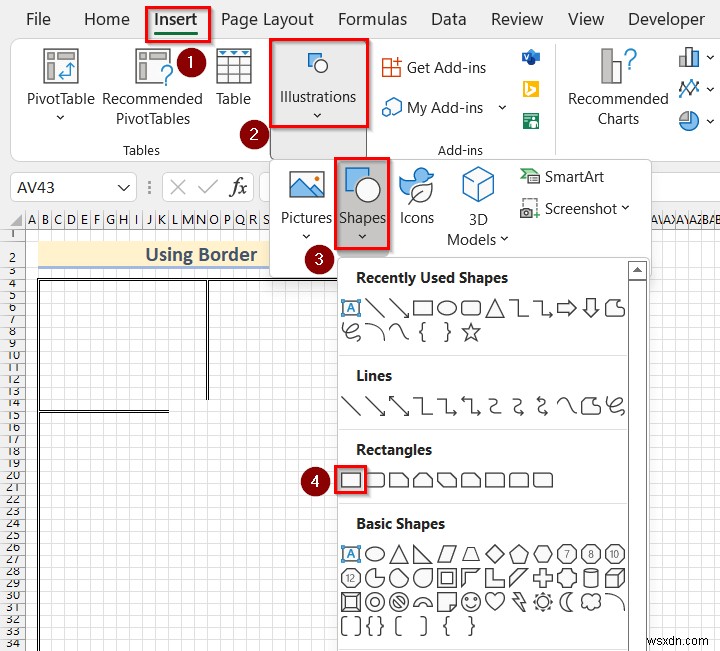

• まず、[挿入]タブ ＞＞ [イラスト] ＞＞ [図形] ＞＞ [四角形]の順にクリックします。

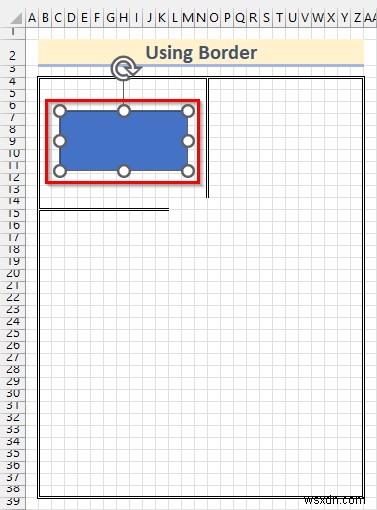

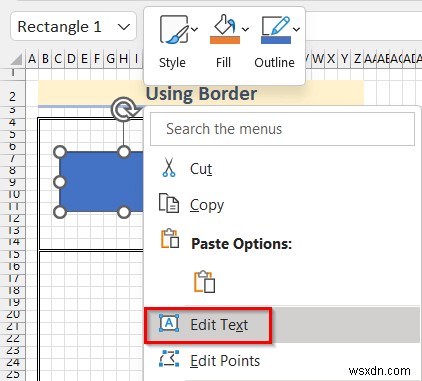

• 次に、ワークシート上に四角形を挿入し、その上で右クリックします。

• メニューから[テキストの編集]を選択します。

• 四角形内に、追加したい説明文を入力します。ここでは「主寝室 13'×11'」と入力します。

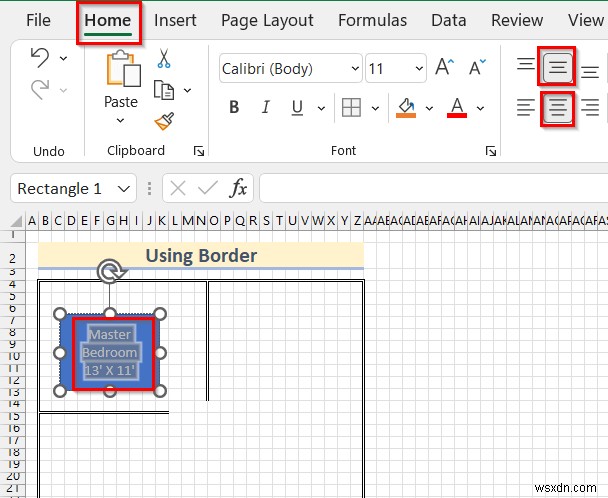

• 入力したテキストを選択します。
• [ホーム]タブを開き、[中央揃え]と[上下中央揃え]を設定します。

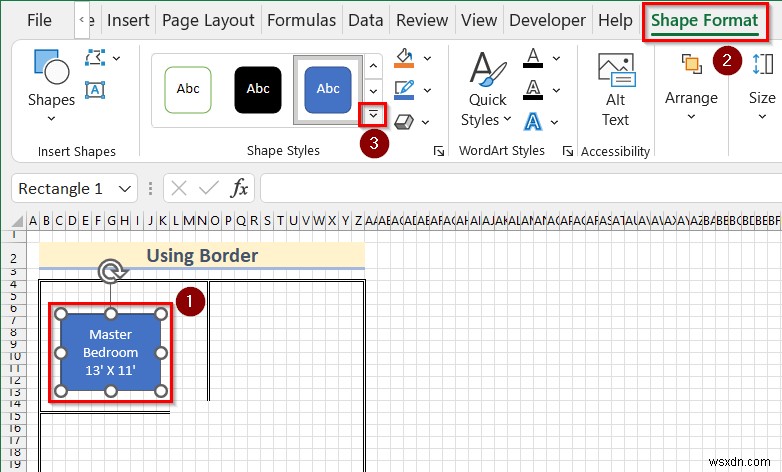

• 次に、四角形自体を選択します。

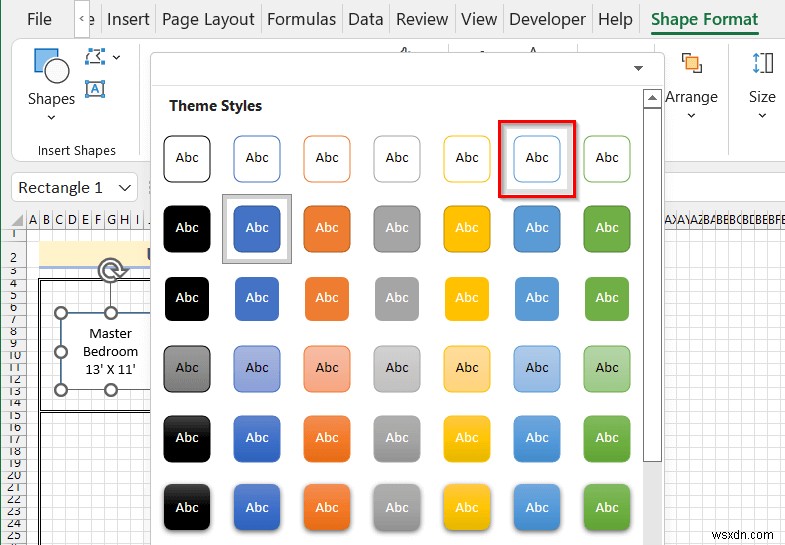

• [図形の書式]タブを開き、[テーマのスタイル]をクリックします。

• 好みのテーマスタイルを選択します。ここでは「彩り（青、アクセント5）」を選択します。

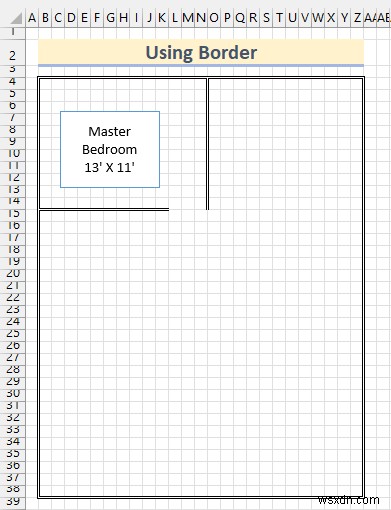

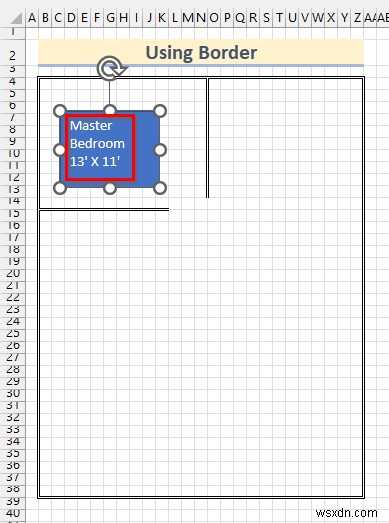

• これで、縮尺どおりに描かれた部屋に、四角形で囲んだ説明文が追加されました。

• 同じ要領で、他の部屋も縮尺どおりに描き、各部屋に説明文を追加していきます。
• 以上のように、さまざまな種類の罫線を使えば、Excelで自由に縮尺描画ができます。

関連記事： Excelで図形を描く方法（2つの便利な方法）

あわせて読みたい

• Excelで文字に取り消し線を引く方法（6つの簡単な方法）
• Excelで等角図を描く方法（簡単な手順付き）
• Excelで線を引く方法（2つの簡単な方法）

方法2：塗りつぶし色を使って縮尺描画する

次に、塗りつぶし色を使った縮尺描画の方法を紹介します。こちらも1セル＝1平方フィートという縮尺を採用し、さらに幅1フィートの壁を表現するために色を付けていきます。

以下の手順に従って、自分でも試してみてください。

手順：

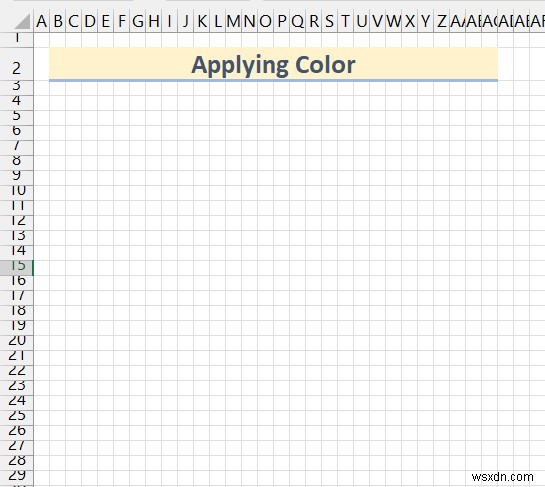

• まず、方法1と同じ手順で、セルの行の高さと列の幅を設定します。

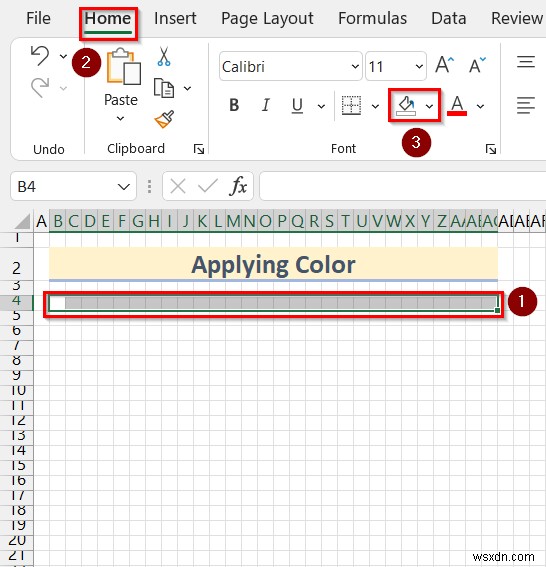

• 続けて、セル範囲 B4:AC4 を選択します。

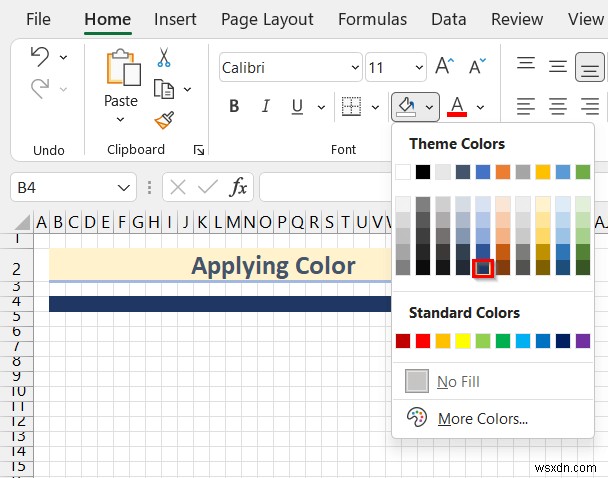

• [ホーム]タブを開き、[塗りつぶしの色]のドロップダウン矢印をクリックします。

• 好みの塗りつぶしの色を選択します。ここでは「青、アクセント1、暗く50%」を選びます。

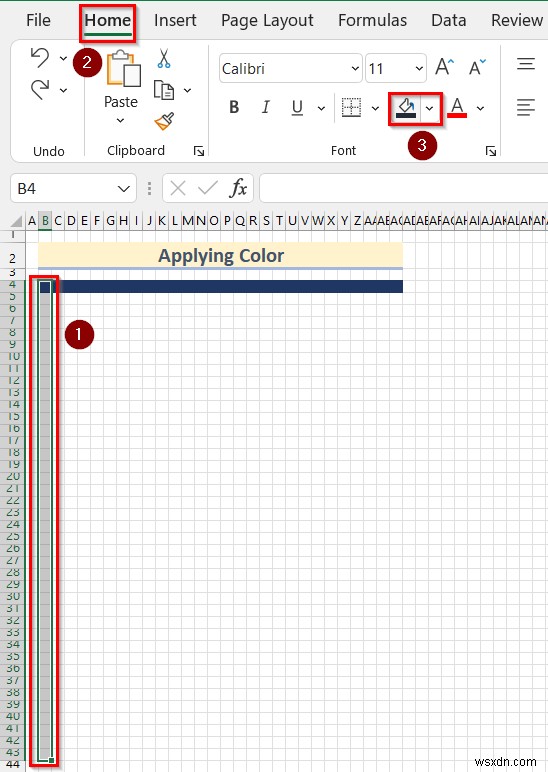

• 次に、セル範囲 B4:B43 を選択します。
• [ホーム]タブ ＞＞ [塗りつぶしの色]をクリックすると、直前に選択した色が自動的に適用されます。

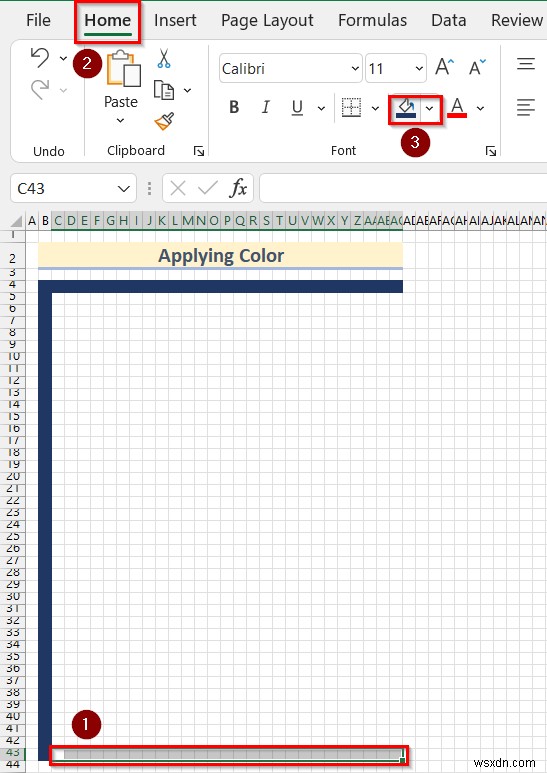

• 続けて、セル範囲 C43:AC43 を選択します。
• 同様に、[ホーム]タブ ＞＞ [塗りつぶしの色]をクリックします。

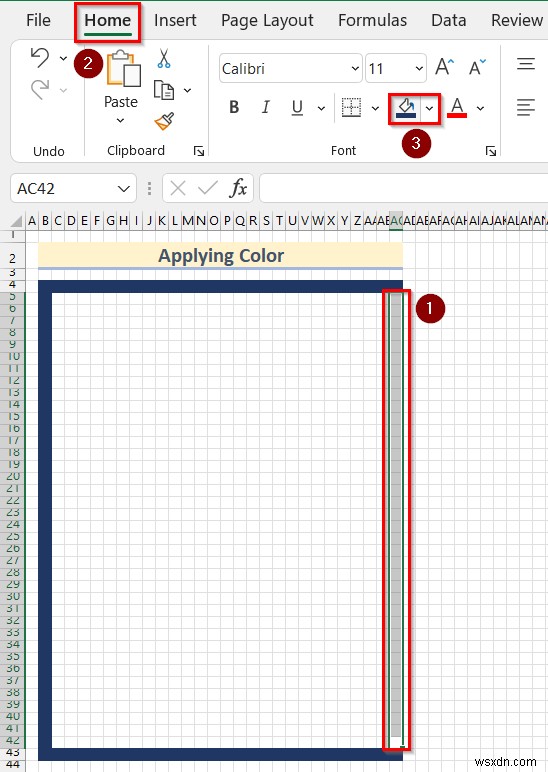

• さらに、セル範囲 AC5:AC42 を選択します。
• [ホーム]タブ ＞＞ [塗りつぶしの色]をクリックします。

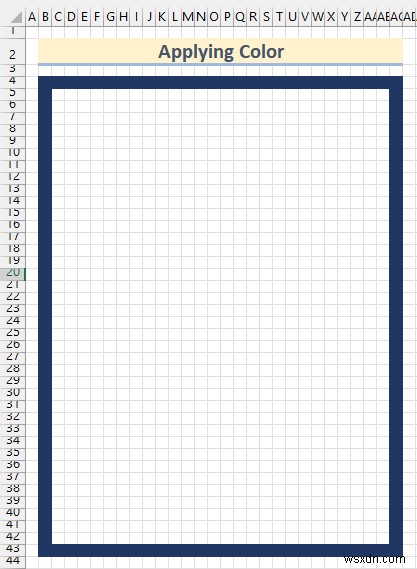

• これで、間取り図の外壁が完成しました。

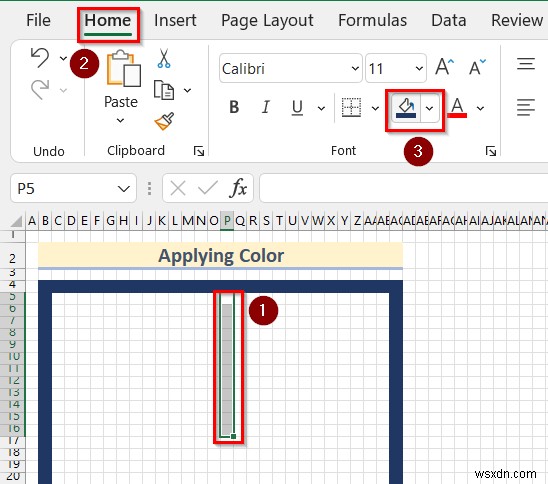

• 次に、セル範囲 P5:P16 を選択します。
• [ホーム]タブ ＞＞ [塗りつぶしの色]をクリックします。

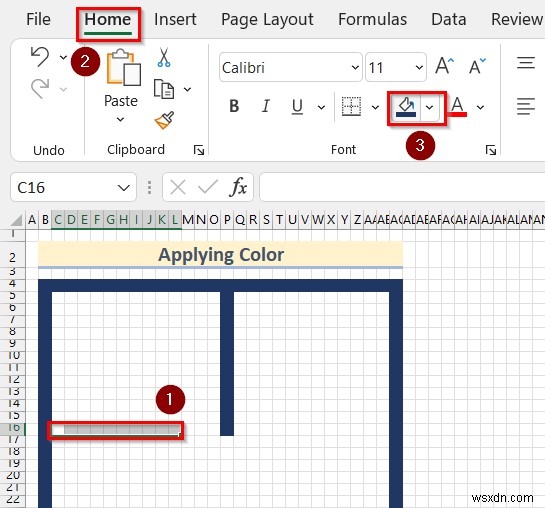

• 続けて、セル範囲 C16:L16 を選択します。
• 再び、[ホーム]タブ ＞＞ [塗りつぶしの色]をクリックします。

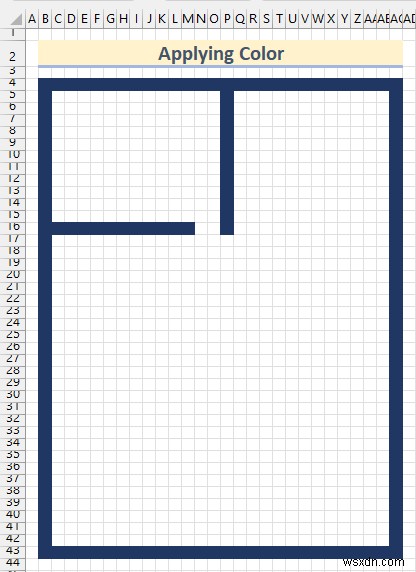

• これで、13フィート×11フィートの部屋の壁が縮尺どおりに描けました。

• 次に、方法1と同じ手順で四角形を挿入し、テキストを追加します。

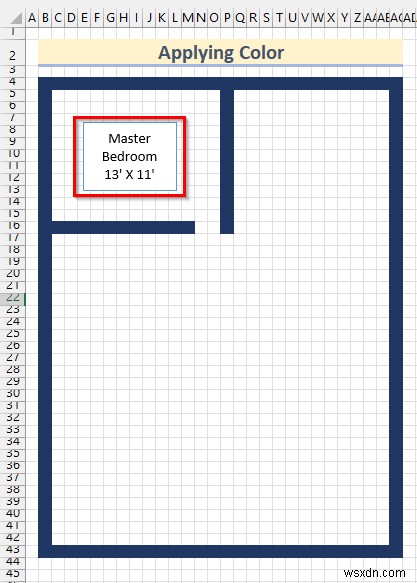

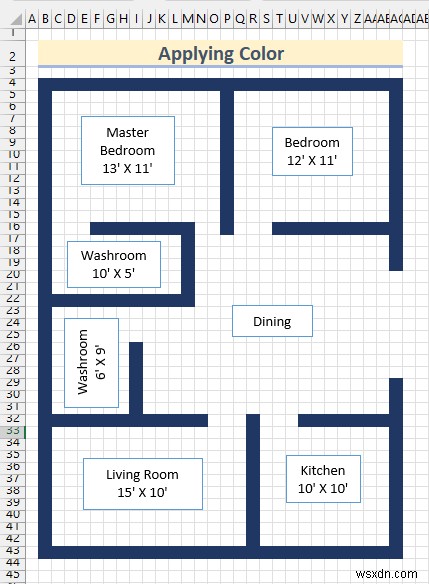

• すると、縮尺どおりに描かれた部屋に、四角形で囲んだ説明文が入った図面が完成します。

• 同じ要領で、他の部屋も縮尺どおりに描き、各部屋に説明文を加えていきます。
• 以上のように、塗りつぶし色を活用すれば、Excelで美しい縮尺図面を簡単に作成できます。

関連記事： Excelで図面ツールを使う方法（2つの簡単な方法）

練習セクション

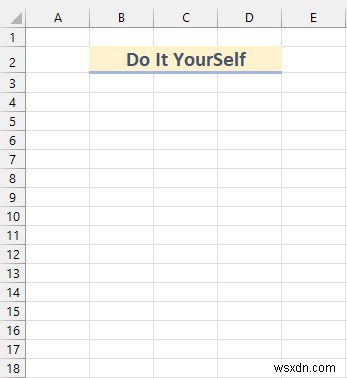

このセクションでは、実際に手を動かして両方の方法を練習できるよう、白紙のワークシートをご用意しました。ぜひ活用してみてください。

まとめ

今回は、Excelで縮尺に合わせて描画する2つの方法をご紹介しました。罫線を使う方法と塗りつぶし色を使う方法、どちらも行の高さと列の幅を調整することがポイントです。用途に合わせて使い分けてみてください。この記事がお役に立てば幸いです。内容でわかりにくい点があれば、お気軽にコメントでお知らせください。また、ここで紹介していない別のアプローチがあれば、ぜひ教えてください。Excelに関する役立つ情報は、ExcelDemyでも多数公開しています。最後までお読みいただきありがとうございました！
