NumPyの3次元配列からMatplotlibで3Dプロットを作成する方法

NumPyで作成した3次元配列からMatplotlibを使って3Dプロットを描画するには、まずnumpyで3次元配列を生成し、そこからx・y・z座標のデータを抽出します。

以下の手順に従って実装できます。

• figure()メソッドを使用して、新しい図を作成するか、既存の図をアクティブにします。
• add_subplot()メソッドを使用して、サブプロット配置の一部として図に'~.axes.Axes'（3D軸）を追加します。
• size=(3, 3, 3)のランダムデータを生成します。
• 3次元配列からx、y、zのデータを抽出します。
• 作成した軸上に3D散布図をプロットします。
• 図を表示するには、show()メソッドを使用します。

コード例

import numpy as np
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
data = np.random.random(size=(3, 3, 3))
z, x, y = data.nonzero()
ax.scatter(x, y, z, c=z, alpha=1)
plt.show()

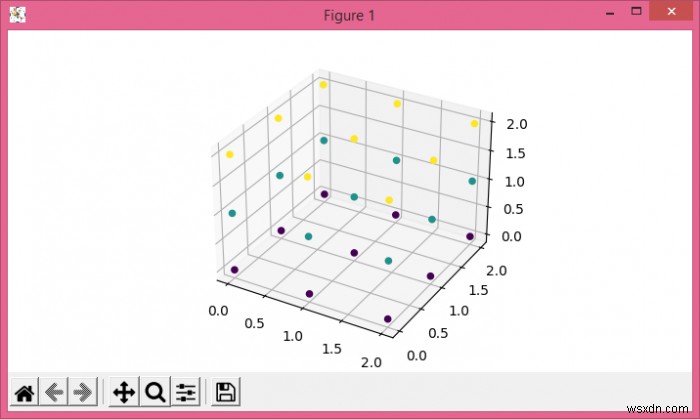

実行結果

コードのポイント解説

このサンプルコードにおける重要なポイントをいくつか解説します。

• projection='3d'：add_subplot()にこの引数を指定することで、通常の2D軸ではなく3D軸（Axes3D）が作成されます。
• data.nonzero()：配列内のゼロ以外の要素のインデックスを返すメソッドです。ここではz、x、yの順で受け取ることで、各点の3次元座標を取得しています。ランダムデータはほぼすべての要素が非ゼロになるため、実質的にすべての格子点がプロット対象となります。
• c=z：z座標の値に応じて点の色を変えており、奥行き方向の位置関係が視覚的に把握しやすくなります。
• alpha=1：点を完全不透明で描画する設定です。重なりを確認したい場合は、値を下げて半透明にすることも可能です。

この手法は、ボリュームデータや3次元グリッド上の測定値などを可視化する際に特に有用です。配列サイズを変更すれば、より大きなデータセットにもそのまま対応できます。
