Matplotlibフィギュアからのsvgファイルのエクスポート

matplotlibフィギュアからSVGファイルをエクスポートするには、次の手順を実行できます-

  • 図のサイズを設定し、サブプロット間およびサブプロットの周囲のパディングを調整します。

  • 図とサブプロットのセットを作成します。

  • numpyを使用してランダムなxおよびyデータポイントを作成します。

  • plot（）を使用してxおよびyデータポイントをプロットします メソッド。

  • .svgを保存します savefig（）を使用してファイルをフォーマットする メソッド。

例

import numpy as np
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig, ax = plt.subplots()
x = np.random.rand(10)
y = np.random.rand(10)
ax.plot(x, y, ls='dotted', linewidth=2, color='red')
plt.savefig("myimg.svg")

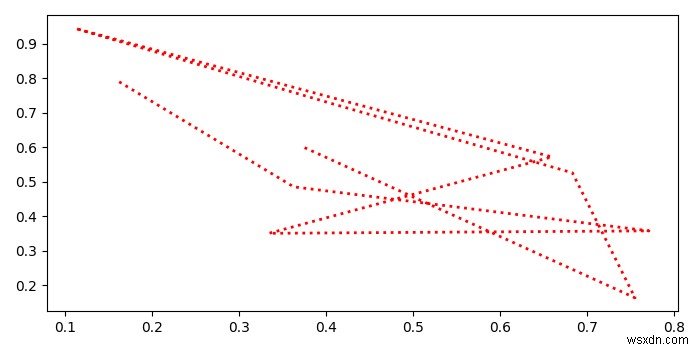

出力

このコードを実行すると、「 myimg.svg」という名前のSVGファイルが作成されます。 "そしてそれを現在のディレクトリに保存します。

Matplotlibフィギュアからのsvgファイルのエクスポート
