matplotlibでタプルのリストから3Dサーフェスをプロットする方法

matplotlibでタプルのリストから3Dサーフェスをプロットするには、以下の手順に従います。

手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。

• タプルのリストを作成します。

• タプルのリストから x、y、z の各データポイントを取り出します。

• 座標ベクトルから座標行列を生成します（np.meshgrid を使用）。

• サーフェスプロット用の h のデータポイントを計算します。

• 新しい図を作成するか、既存の図をアクティブにします。

• 図から3D投影の現在の軸を取得します。

• サーフェスプロットを作成します。

• 図を表示するには plt.show() メソッドを使用します。

サンプルコード

import numpy as np
from matplotlib import pyplot as plt

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

# タプルのリスト
data = [(1, 3, 2), (3, 5, 2), (4, 7, 4), (8, 7, 4),
        (3, 6, 1), (3, 9, 0), (3, 9, 0)]

# タプルのリストからデータポイントを取得
x, y, z = zip(*data)

x, y = np.meshgrid(x, y)

h = x ** 2 + y ** 2

fig = plt.figure()

# 現在の軸を取得（3D投影）
ax = fig.gca(projection='3d')

# サーフェスプロット
ax.plot_surface(x, y, h, cmap='plasma')

plt.show()

補足：新しいバージョンのmatplotlibでの注意点

fig.gca(projection='3d') は古い書き方で、最近のmatplotlibでは非推奨となっています。代わりに fig.add_subplot(projection='3d') を使うと、より安全に3D軸を作成できます。

# 推奨される書き方
ax = fig.add_subplot(projection='3d')

出力結果

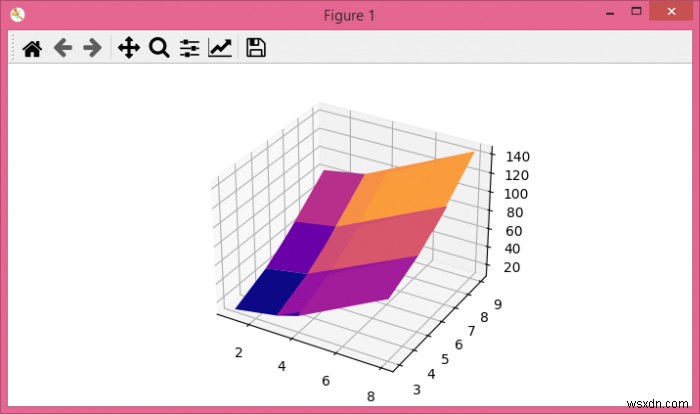

上記のコードを実行すると、次のような3Dサーフェスプロットが表示されます。
