Matplotlibで破線に交互の色を付ける方法を実例付きで解説

Matplotlibで破線（ダッシュライン）に交互の色を表示したい場合、同じデータを2回プロットするのが簡単な方法です。1回目は実線（-）で一方の色を描画し、2回目は破線（--）でもう一方の色を重ねて描くことで、あたかも1本の線に複数の色が交互に現れているように見せることができます。

以下の手順で実装できます。

• figure.figsize で図のサイズを設定し、figure.autolayout を有効にして余白を自動調整します。
• plt.gca() で現在の軸（Axes）を取得します。
• NumPy を使って x および y のデータ点を作成します。
• 同じデータに対して、線種「-」（実線）と「--」（破線）を指定して2回プロットします。それぞれ異なる色を指定することで、破線部分だけが上書きされ、交互の色効果が得られます。
• plt.show() メソッドで図を表示します。

サンプルコード

from matplotlib import pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

ax = plt.gca()
x = np.linspace(-10, 10, 100)
y = np.sin(x)

ax.plot(x, y, '-', color='red', linewidth=5)
ax.plot(x, y, '--', color='yellow', linewidth=5)

plt.show()

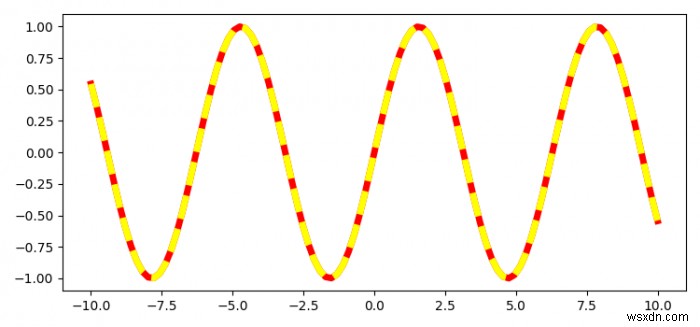

出力結果

仕組みの解説

このテクニックでは、まず太い赤い実線を全体に描画し、その上から同じデータを黄色い破線で描いています。破線の「切れ目」の部分では下の赤い実線が透けて見えるため、結果として赤と黄が交互に現れる一本の線のように表示されます。

なお、linewidth=5 のように両方の線を同じ太さに揃えることが重要です。破線側が細いと、下の実線が縁として露出してしまい、意図した見た目になりません。また、dashes パラメータや linestyle=(0, (5, 5)) のようなタプル形式を使えば、ダッシュの長さや間隔を細かくカスタマイズすることも可能です。
