matplotlibでガントチャート（ガントプロット）を作成する方法

ガントチャートは、プロジェクト計画においてスケジュールを視覚的に管理するために広く活用されている図表です。縦軸にタスク（作業項目）、横軸に時間軸を配置した棒グラフの一種であり、横棒の長さ（幅）がそれぞれの作業にかかる期間を表します。これにより、どのタスクがいつ開始され、いつ終了するのかをひと目で把握できます。

matplotlibでガントチャートを描画するには、broken_barh() メソッドを使用します。このメソッドは、複数の水平方向の矩形（バー）をまとめて描画できるため、タスクごとの開始時点と継続期間を簡単に表現できます。

broken_barh() の基本構文

ax.broken_barh(xranges, yrange) の主な引数は以下の通りです。

• xranges：各バーの「開始位置」と「幅」を (start, width) のタプルのリストで指定します。
• yrange：バーのY軸方向の「開始位置」と「高さ」を (ymin, height) のタプルで指定します。

実装手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。

• figure とサブプロット（axes）を作成します。

• broken_barh() を使って水平方向の矩形群を描画します。

• 軸のY方向・X方向の表示範囲（ylim / xlim）を設定します。

• show() メソッドで図を表示します。

サンプルコード

import matplotlib.pyplot as plt

# 図のサイズを設定
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

# figure とサブプロットを作成
fig, ax = plt.subplots()

# 水平方向の矩形（バー）を描画
ax.broken_barh([(110, 30), (150, 10)], (10, 9), facecolors='tab:blue')
ax.broken_barh([(10, 50), (100, 20), (130, 10)], (20, 9), facecolors='tab:orange')

# 軸の表示範囲を設定
ax.set_ylim(5, 35)
ax.set_xlim(0, 200)

# グラフを表示
plt.show()

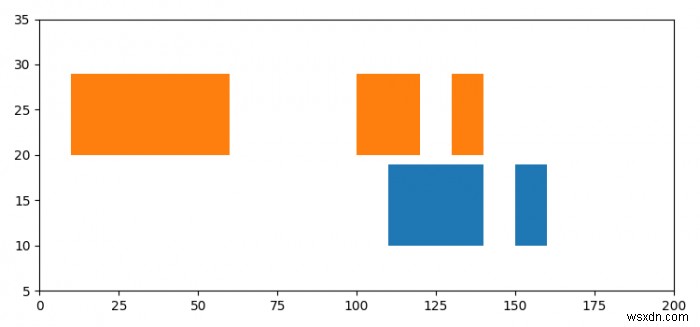

実行結果

上記のコードを実行すると、2つのタスクグループ（青色とオレンジ色のバー）が異なる高さに描画されたガントチャートが出力されます。各バーの横方向の位置と幅が、その作業の開始時刻と所要時間に対応しています。

このように broken_barh() を活用すれば、複雑なライブラリを追加することなく、matplotlib だけで簡潔にガントチャートを作成できます。タスクの追加や期間の変更も、xranges の値を調整するだけで柔軟に対応可能です。
