Tkinterキャンバスに破線を描く方法をわかりやすく解説

Tkinterのキャンバス上に破線（ダッシュライン）を描画するには、create_line()メソッドが持つdashパラメータを使用します。このパラメータを指定することで、実線ではなく点線や破線スタイルの直線を簡単に描くことができます。

破線を描く手順

• tkinterライブラリをインポートし、ウィンドウ（フレーム）のインスタンスを作成します。

• geometry()メソッドを使って、ウィンドウのサイズを設定します。

• Canvasウィジェットを作成し、そのheight（高さ）とwidth（幅）を指定します。

• create_line()関数を呼び出し、線の始点と終点の座標 (x1, y1)、(x2, y2) を渡します。

• 破線にするには、dashパラメータを指定します。例えば dash=(5,1) とすると、「5pxの線 + 1pxの空白」を繰り返す破線になります。

• fillパラメータで線の色を、widthパラメータで線の太さをそれぞれ設定できます。

• 最後に、アプリケーションウィンドウのmainloop()を実行して画面を表示します。

サンプルコード

# ライブラリをインポート
from tkinter import *

# ウィンドウのインスタンスを作成
win = Tk()

# ウィンドウのサイズを設定
win.geometry("700x350")

# Canvasウィジェットを作成
C1 = Canvas(win, width=600, height=400)

# 線の座標を指定
coordinates = 100,150,550,150

# 破線を描画（5pxの線 + 1pxの空白）
C1.create_line(coordinates, dash=(5,1))
C1.pack()

win.mainloop()

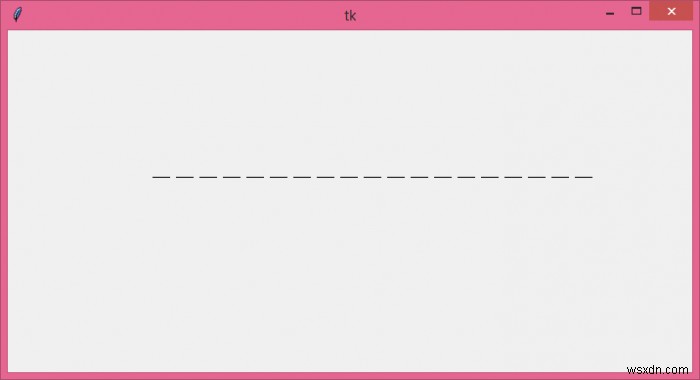

実行結果

このコードを実行すると、キャンバス上に水平方向の破線が描画されます。

注意点：dashパターンはOS依存

注意：破線のパターンはシステム（OS）に依存します。WindowsとLinuxでは表示される破線の見た目が異なる場合があります。特にWindowsでは、Linuxと同じdashパターンがサポートされていないため、同じコードでも環境によって描画結果が変わる点に留意してください。
