MatplotlibでX軸の目盛りラベル（xtickラベル）をボックスで囲む方法

Matplotlibでは、set_bbox()メソッドを使うことで、X軸の目盛りラベル（xtickラベル）に背景色や枠線を持つボックスを簡単に追加できます。グラフを見やすく装飾したい場合に便利なテクニックです。

実装手順

• 新しい図（figure）を作成するか、既存の図をアクティブにします。

• plt.gca() を使って、図の現在の軸（axis）を取得します。

• X軸とY軸の目盛りの位置をそれぞれ「bottom」と「left」に設定します。

• スパイン（軸線）の位置を設定します。ここでは、下と左のスパインをデータ座標0の位置に配置します。

• xtickラベルをボックスで囲むために、get_xticklabels() でラベルを反復処理し、各ラベルに対して set_bbox() メソッドを呼び出します。辞書形式で背景色（facecolor）、枠線の色（edgecolor）、透明度（alpha）などを指定できます。

• 最後に plt.show() メソッドで図を表示します。

サンプルコード

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

plt.figure()

ax = plt.gca()

ax.xaxis.set_ticks_position('bottom')
ax.yaxis.set_ticks_position('left')

ax.spines['bottom'].set_position(('data', 0))
ax.spines['left'].set_position(('data', 0))

for label in ax.get_xticklabels():
    label.set_fontsize(12)
    label.set_bbox(dict(facecolor='red', edgecolor='black', alpha=0.7))

plt.show()

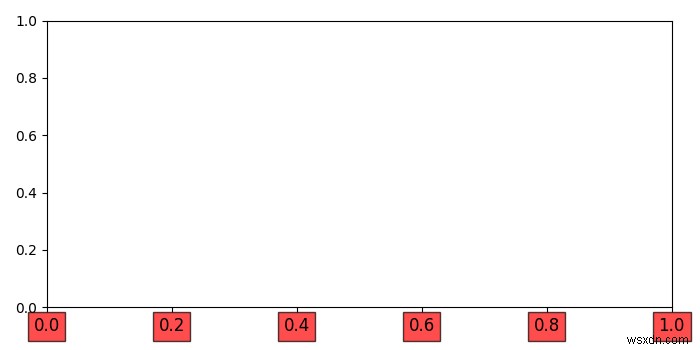

実行結果

上記のコードを実行すると、以下のような出力が得られます。X軸の各目盛りラベルが赤い背景と黒い枠線のボックスで囲まれて表示されます。

ポイント解説

set_bbox() の引数として渡す辞書には、以下のようなプロパティを指定できます。

• facecolor: ボックスの背景色（例：'red'、'yellow'、'#00ff00'など）

• edgecolor: ボックスの枠線の色

• alpha: 透明度（0.0〜1.0）。値が小さいほど透過します。

• boxstyle: ボックスの形状（例：'round'で角丸にできます）

同様の手法はY軸の目盛りラベルにも適用可能です。その場合は get_yticklabels() を使って反復処理してください。
