Matplotlibでマーカーに影響を与えずに透明なエラーバーを描画する方法

Matplotlibでは、errorbar()関数の戻り値からエラーバー本体（bars）とキャップ（caps）を個別に取得し、それぞれに透明度（alpha値）を設定することで、マーカーの見た目を変えずにエラーバーだけを半透明にできます。

手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。

• データ用のリスト x、y、z を作成します。

• 変数 error_bar_width = 5 を初期化します。

• plt.errorbar() を使って、y 対 x のデータを線・マーカー付きでプロットし、エラーバーを同時に描画します。このとき、戻り値として markers、caps、bars を受け取ります。

• bars と caps の alpha 値を設定して、エラーバーとキャップのみを半透明化します。

• show() メソッドを使って図を表示します。

コード例

from matplotlib import pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

x = [1, 3, 5, 7]
y = [1, 3, 5, 7]
z = [4, 5, 1, 4]

error_bar_width = 5

markers, caps, bars = plt.errorbar(x, y, z, capsize=5, elinewidth=error_bar_width,
    markeredgewidth=7, fmt='o', ecolor='black', capthick=2)
[bar.set_alpha(0.5) for bar in bars]
[cap.set_alpha(0.5) for cap in caps]

plt.show()

ポイント解説

plt.errorbar() は、戻り値として ErrorbarContainer を返し、これをアンパックすると「マーカー・線」「キャップ」「エラーバー本体」の3つの要素が得られます。ここで重要なのは、alpha値を bars と caps のみ に適用している点です。plt.errorbar() 全体に対して alpha を指定してしまうと、マーカーまで半透明になってしまうため、戻り値から個別に取り出して設定するのがポイントです。

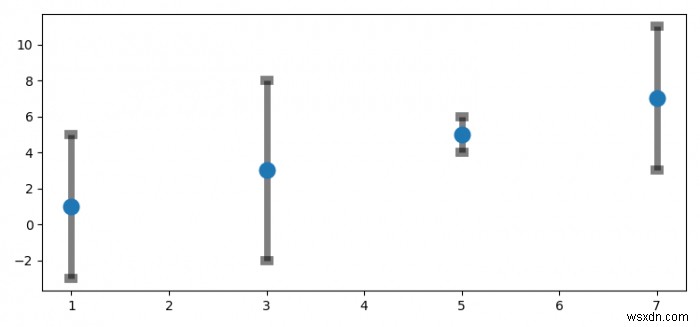

出力結果

上記のコードを実行すると、黒いエラーバーとキャップが半透明（alpha=0.5）で表示され、マーカーは不透明のまま維持されたグラフが出力されます。
