SQL Serverの実行プランとは？推定・実際の実行プランの確認方法を解説

実行プランの基本

実行プランは、統計情報やAlgebrizer／プロセスツリーをもとに、クエリオプティマイザーによって作成されます。これはクエリオプティマイザーが出力した結果であり、クエリがどのような手順で処理されるのかを示す重要な情報です。

実行プランの2種類：推定プランと実際のプラン

実行プランには、次の2種類が存在します。

1. 推定実行プラン（Estimated Plan） … オプティマイザーが算出した、最も最適と思われる実行方法の見込みを表示します。
2. 実際の実行プラン（Actual Plan） … クエリが実際にどのように実行され、どのようなパフォーマンスを発揮したかを表示します。

プランキャッシュへの保存

作成された実行プランは、再利用のためにプランキャッシュへ保存されます。オプティマイザーがクエリの並列実行を選択しない限り、各プランは一度だけ保存される仕組みになっています。

SQL Serverにおける3つの実行プラン形式

SQL Serverでは、実行プランを次の3つの形式で確認できます。

• グラフィカルプラン（Graphical Plan）
• テキストプラン（Text Plan）
• XMLプラン（XML Plan）（マークアップ言語形式）

また、ユーザーが実行プランを表示するためには、SHOWPLAN権限が必要です。

例1：推定実行プランを確認する手順

以下は、推定実行プランを表示するための手順です。

ステップ1 – SQL Serverインスタンスに接続します。ここでは、下図のようにTESTINSTANCEに接続するものとします。

SQL Serverインスタンスへの接続

ステップ2 – データベース名（ここではTestDB）を選択し、[新しいクエリ]をクリックして、次のクエリを入力します。

Select * from StudentTable

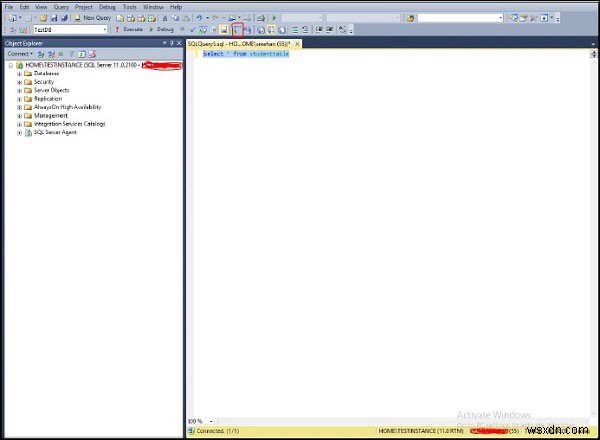

新しいクエリの入力

ステップ3 – 上図で赤く強調されたアイコンをクリックすると、下図のように推定実行プランが表示されます。

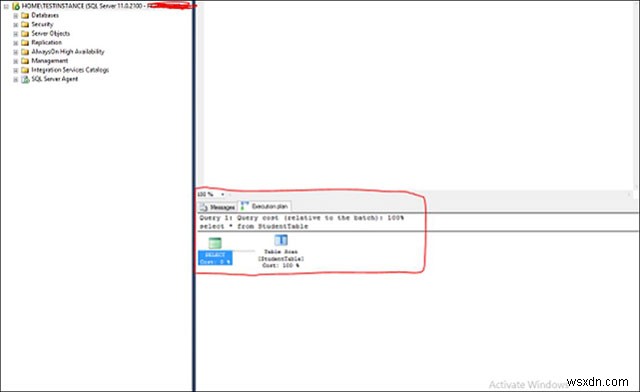

推定実行プラン

ステップ4 – Table Scan（上図の赤枠内にある2番目のアイコン）にマウスポインターを合わせると、推定実行プランの詳細を確認できます。次のような画面が表示されます。

推定実行プランの詳細

例2：実際の実行プランを確認する手順

続いて、実際の実行プランを表示する手順を説明します。

ステップ1およびステップ2は、例1と同じ手順です。

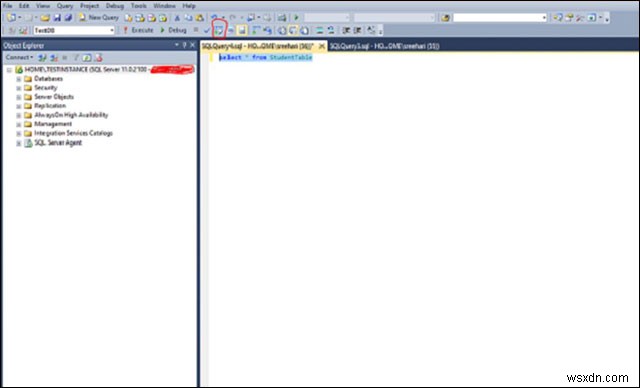

実際の実行プランを表示するための新しいクエリ作成

ステップ3 – 上図で赤丸で囲まれたアイコンをクリックすると、下図のように実際の実行プランが開きます。

SQL Serverでの実際の実行プラン

ステップ4 – Table Scan（上図の赤枠内にある2番目のアイコン）にマウスポインターを合わせると、実行プランの詳細を確認できます。次のような画面が表示されます。

実行プランの詳細

ステップ5 – 最後に、画面左上の[結果]をクリックして完了です。
