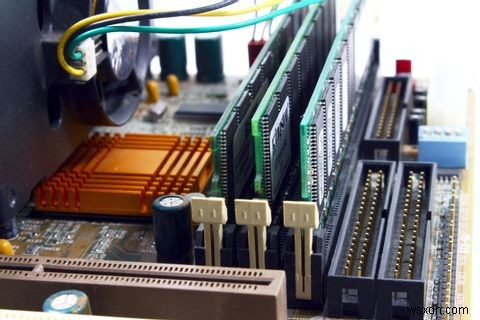

パソコンの基本パーツ一覧とアップグレード方法を徹底解説

パソコンの使い方は慣れていても、その内部構造については意外と知らないという人は多いのではないでしょうか。

パソコンの内部は複雑そうに見えますが、実際には少数の主要パーツで構成されています。では、具体的にはどのような部品があるのでしょうか。PCの各パーツの名前と役割を、ひとつずつ確認していきましょう。

パソコンの基本パーツとは?

PCは、連携して動作するように設計された複数の独立したコンポーネントで構成されています。デスクトップパソコンであれば、これらのパーツは比較的簡単に交換できますが、ノートパソコンではそうはいきません。これは、携帯性を重視したコンパクトな筐体、電力や冷却の要件、そして規格の統一が進んでいないことが理由です。

幸い、デスクトップPCではこれは問題になりません。長く使えるように設計されたデスクトップパソコンは、パーツを交換することで自由にカスタマイズやアップグレードが可能です。

では、これらのパーツは何と呼ばれているのでしょうか。ほとんどのパソコンには、次の7つのパーツが搭載されています。

• マザーボード(「メインボード」とも呼ばれます)
• メモリ(RAM)
• プロセッサ(CPU)
• 電源ユニット(PSU)
• ストレージ(ハードディスクなど)
• リムーバブルストレージ(光学ドライブやUSBメモリなど)
• 冷却ファン

さらに、以下の2つのオプションパーツが搭載されているPCもあります。

• グラフィックボード(GPU/ビデオカードとも呼ばれます)
• サウンドカード(通常はオンボード搭載。専門用途向けに独立型カードもあります)

これらのパーツは、マザーボードが同等の機能を果たせるため、多くの場合必須ではありません。ただし、独立した専用カードを搭載すれば、より高い処理能力とパフォーマンスを得られます。

PCの各パーツを理解しよう

ここからは、それぞれのパーツの詳細と配置場所を解説します。アップグレードの方法についても触れるので、自分でパーツを交換するために必要な情報が得られるはずです。

なお、ここで扱うのはパソコンパーツの基礎知識のみで、PC内部の網羅的な説明ではありません。新しいパーツを購入する際には、コンポーネント同士の互換性に注意が必要です。詳細については、PC Part Pickerを使ったパーツ選びのガイドを参照してください。

重要:PCを開けてパーツに触れる前に、必ずパソコンの電源を切り、コンセントからプラグを抜いてください。また、機器を保護するために静電気対策についても学んでおきましょう。

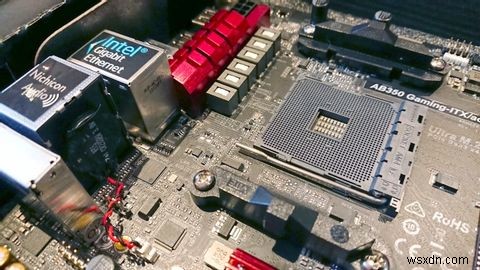

マザーボード

マザーボード(メインボードとも呼ばれます)は、すべてのパーツが接続される基盤となる部分です。

CPU、メモリ、ストレージ、グラフィックボード、サウンドカード用のスロットを備えています。初心者の方には、マザーボードの自己交換はおすすめしません。他のパーツとの互換性だけでなく、PCケースとの適合性も確認する必要があるためです。

ただし、ここで紹介する他のパーツを交換する際には、マザーボードからケーブルやパーツを取り外す作業が必要になります。

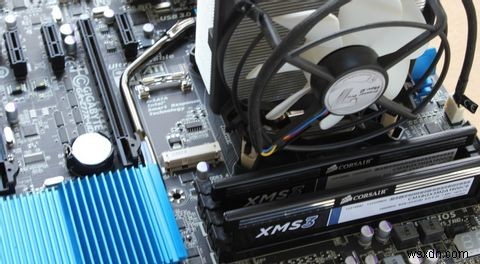

メモリ(RAM)

RAMは一時的(短期)メモリで、システム全体のパフォーマンスと速度に関わる重要なパーツです。RAMモジュールは細長いスティック状で、マザーボードに直接差し込みます。システムが対応する最大メモリ容量は、パソコンの取扱説明書やマザーボードのマニュアルに記載されています。

メモリの増設は、スロットの数と各スロットが対応する最大容量によって異なります。一部のパソコンでは、各スロットに同じ容量のメモリを搭載する必要があります。詳しくはPCのマニュアルで確認してください。

メモリの交換は簡単です。スロット両端(片側のみの場合もあり)の留め具を外してメモリを引き抜きます。切り欠き(ノッチ)があるため、交換用モジュールは一方向にしか取り付けられません。新しいモジュールを切り欠きの位置に合わせ、留め具がロックされるまでしっかりと押し込みます。固定されていることを確認すれば完了です。

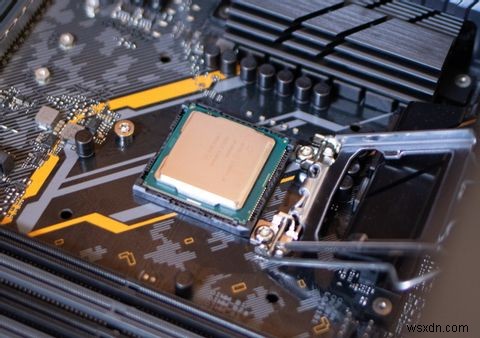

CPU(中央処理装置)

パソコンを人間に例えるなら、CPUは脳にあたる部分です。コンピュータの中で最も重要なパーツであり、データの処理や計算を行い、他のほとんどのコンポーネントを制御します。

CPUはマザーボード上の専用ソケットに取り付けられます。重要なのは、これらのソケットが特定のCPU世代に対応したものであることが多い点です。さらに、CPUメーカー(IntelかAMDか)によっても異なります。

マザーボードに固定されたCPUは、通常はヒートシンクとファンからなる冷却ユニットで冷やされます。ただし、それ以外の冷却ソリューションも存在します。

マザーボードと同様に、初心者がCPUを自分でアップグレードするのは賢明ではありません。多くの場合、CPUの交換には新しいマザーボード、ヒートシンク、そして場合によっては他のパーツも必要になります。

CPUの仕組みについて詳しくは、関連ガイドをご覧ください。

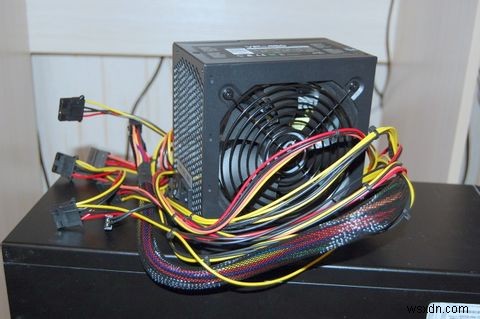

電源ユニット(PSU)

PCに電力を供給するのが電源ユニット(PSU)で、通常はPCケースの背面にあります。パソコンの背面を見れば、電源ケーブルが接続されている場所がわかります。ここには通常、本体前面の電源ボタンとは別に、オン/オフスイッチが付いています。

PSUは専用ケーブルを通じてマザーボードとCPUに電力を供給します。それ以外のパーツはSATA電源ケーブルで駆動します。PSUは供給電力(例:600W)で容量が表されます。

パソコンに適切な電力を供給することは非常に重要です。電力が不足すると、パーツが正しく動作せず、システムはすぐに故障してしまいます。

PSUをアップグレードする際は、まずグラフィックボードとCPUの消費電力の仕様を調べましょう。また、システムに合ったコネクタを備えていることも確認が必要です。PSUの交換は、まずすべての内部ケーブルを外し、次にケースを固定しているネジを取り外すことで行えます。

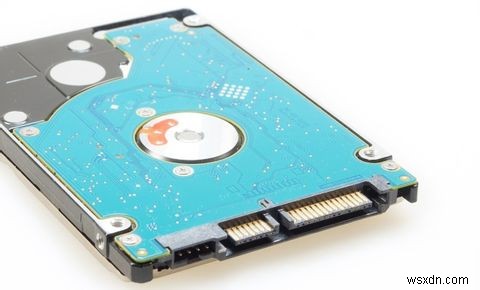

ストレージ(ハードディスク/SSD)

データはストレージに保存されます。長年、この役割を担ってきたのはハードディスクドライブ(HDD)ですが、最近のPCでは他のデバイスへの移行が進んでいます。それがSSD(ソリッドステートドライブ)で、HDDとよく似た外見のコンパクトな2.5インチデバイスです。

HDDとSSDはPCケースの前面付近にあり、SATAケーブルでマザーボードに接続されています。ドライブには2本のケーブルが必要です。1本は電源用、もう1本はデータ転送用です。古いディスクドライブは、IDEコネクタを使った幅広いリボンケーブル(PATA)でデータを転送し、モレックスプラグで電源を供給していました。

HDDやSSDが故障した場合や、大容量のストレージへの換装を計画している場合は、簡単に交換できます。デバイスを取り外して固定ネジやクリップを外す前に、必ずバックアップを行ってください。その後、SSDやHDDを新しいものと交換します。

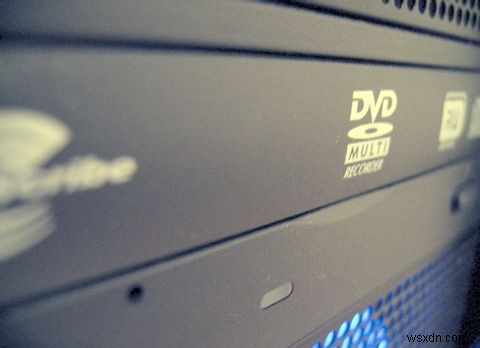

リムーバブルストレージ:DVD-ROMやBlu-ray

ノートパソコンでは搭載が減っていますが、デスクトップには今なお光学ドライブを搭載したモデルが多くあります。これはリムーバブルストレージと呼ばれ、通常は読み書き両対応のDVD-ROMドライブやBlu-rayドライブです。

光学ドライブの交換は簡単です。ケーブルを外し、ネジを外すかロックを解除して、ケース前面からドライブを押し出します。

USBメモリやSDカードも、フラッシュメモリベースのリムーバブルストレージです。多くのPCには、カードリーダーと前面にUSBポートが備わっています。カードリーダーの交換も簡単で、同じようにケーブルを外して背面から押し出して取り外します。

冷却ファン

見落とされがちなパーツが冷却ファンです。最低でも2つ必要です。1つはCPU用、もう1つはケース用です。

CPUファンの役割はCPUを冷やすことです。パソコン内部は高温になるため、ケースのファンが冷気を取り込み、追加のファンが熱気を排出します。

多くの場合、ケース背面に1つ、側面か前面にもう1つのファンが搭載されています。多くのケースにはファンが標準搭載されていますが、その多くは低グレードなものです。既存の冷却システムを置き換えたり補完したりするために、より高性能なファンを取り付けることができます。

冷却ファンは通常、PSUからのケーブルで電力を供給され、ネジでケースに固定されています。多くのファンにはLEDが内蔵されており、PCケースを彩る演出にも役立ちます。

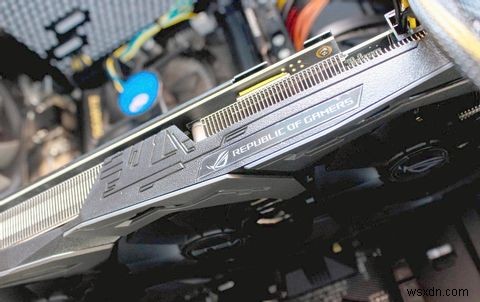

グラフィックボード(GPU)

ビデオカードとも呼ばれるグラフィックボード(GPU:Graphics Processing Unit)は、パソコンとディスプレイをつなぐ役割を担います。古いPCではVGAポートが使われていましたが、現在のパソコンはHDMIでHDディスプレイに接続します。

多くの場合、映像出力ポートはマザーボード上のオンボードグラフィックに接続されていますが、常にそうとは限りません。

最新のゲームには高性能なグラフィックボードが必要です。そのため、ゲーマー、動画編集者、グラフィックデザイナーなどの専門家は、専用のグラフィックボードを使用しています。GPUはマザーボード上の専用PCI-Express(PCIe)スロットに取り付けられ、マザーボードの内蔵GPUに取って代わります。

グラフィックボードは、サイズ規格、スロットの位置、マザーボードの種類、プロセッサの速度、消費電力などの互換性の問題が起こりやすいパーツです。ただし、交換自体は簡単で、固定ネジと留め具を外し、GPUを取り外して、新しいものを同じスロットに差し込むだけです。

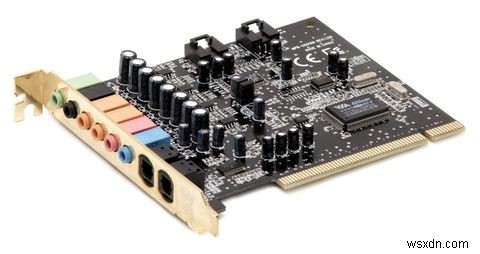

サウンドカード

PCの背面には、通常3〜5個の小さな丸いポートがあります。多くは色分けされており、場合によってはPCの前面にもあります。

これらはオーディオポートで、パソコンのサウンドカードに接続されています。グラフィックボードと同様に、サウンドカードも通常はマザーボードに統合されています。ただし、ゲームやオーディオ制作、録音などの専門用途では、専用のサウンドカードが使われることがあります。

サウンドカードは、高度なオーディオ処理やドルビー7.1サラウンドサウンドなど、さまざまな音響面の向上をもたらします。GPUと同様に、サウンドカードもマザーボード上のPCIeスロットに取り付けます(ただし、GPUとは別のスロットです)。

新しいサウンドカードには、互換性の問題はほとんどありません。

パソコンのパーツについて理解を深めよう

これで、パソコンを構成する各パーツの名前を把握できたはずです。それぞれのパーツを識別できるようになり、交換方法のイメージも持てるようになったことでしょう。

おめでとうございます!自分のパソコンを自分でメンテナンスしてお金を節約する道へ、一歩踏み出しました。いつか自分でPCを組み立てるきっかけになるかもしれません。

ただし、この記事はパソコンの自作方法についての解説ではありません。自作に挑戦する準備ができたら、PCの組み立てガイドを参照してください。
