DIY修理：メカニカルキーボードスイッチの交換–思ったより簡単です

メカニカルキーボードは、全体的なコンピューティングエクスペリエンスの向上に役立つだけでなく、通常のメンブレンキーボードと比較して人間工学的で快適なため、長期的な健康と福祉を保護します。ただし、このレベルの快適さと快適なタイピング体験にはコストがかかります。ほとんどのブランドのメカニカルキーボードは、どこにでもあるLogitechやMicrosoftのメンブレンキーボードよりも高価です。

さらに悪いことに、安価なメンブレンキーボードは、そのシンプルなデザインと可動部品の欠如により、事実上破壊されません。ただし、メカニカルキーボードには、機械的な故障が発生しやすい多くの小さなコンポーネントと金属接点を備えたスイッチが含まれています。実際、MTBF（平均故障間隔）の定格が1,000万から5,000万回の作動であっても、一部の機械式スイッチが早期に故障することは珍しくありません。

平均的なメカニカルキーボードに101個のスイッチがあることを考えると、スイッチが早期に故障する可能性は珍しくありません。これは、通常の1年間の保証の範囲外でも発生する可能性が高くなります。保証が適用されない場合、機能しないキーが1つでも、キーボード全体が実質的に役に立たなくなる可能性があります。ただし、リサイクルのために高価な保証対象外のメカニカルキーボードを放棄する必要はありません。障害のあるスイッチを自分で交換する方法については、このガイドに従ってください。

必要なもの

マウスの修理ガイドで明らかだったものとは異なり、メカニカルキーボードの分解はかなり簡単です。しかし、この勇敢な自己修復の旅に出る前に、まず必要なすべての工具と備品をストックする必要があります。

マウスガイドと同じように、推奨されるはんだ付けツールは100ドルをはるかに超えていますが、このエントリーレベルのはんだ付けキットを選択すると、わずか17ドルで済みます。より安価なはんだ付けキットを選択する場合は、7から10までの項目をスキップしてください。キーボードの仕様書を調べて必要なタイプを見つければ、交換用スイッチを簡単に調達できます。

1. スイッチに障害のあるキーボード
2. PH1サイズのチップ/ビット付きプラスドライバー
3. 先端が細いマイナスドライバー
4. 予備のクレジットカードまたはプラスチック製のスパッジャーツール
5. キーボードスイッチプラー
6. キーキャッププラー
7. はんだごて
8. はんだ除去ポンプ（はんだ吸盤）
9. 67/33ロジンコアはんだ
10. はんだフラックス
11. イソプロピルアルコール
12. 交換用スイッチ。クリックして、純正のCherry MX Red、MX Blue、MXBrownスイッチを購入してください。

故障したキーボードスイッチを交換する方法

1.作業スペースを空けて、ネジを保持するための磁気トレイと一緒にプラスドライバーを手元に置いておきます。それらを失いたくないのです。

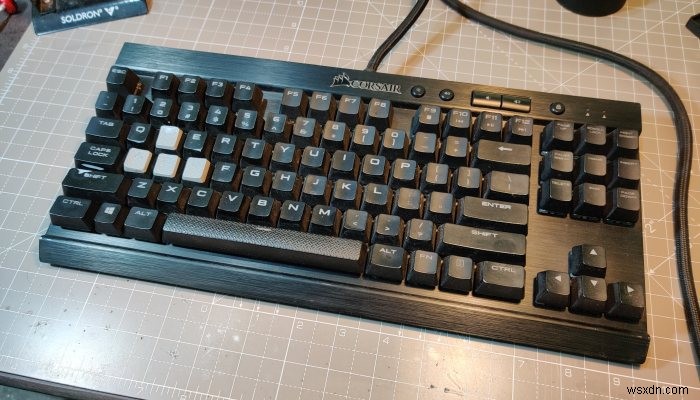

2.使用しているキーボードは、Corsair K65 Lux RGBです。これは、ほとんどのゲーミングメカニカルキーボードに一般的に見られるシンプルな統合プレートデザインを利用しています。この設計の優れている点は、ゴム製の脚とコンプライアンスステッカーの下にある隠れたネジ（ほとんどの場合）を探す必要がないことです。

最も重要なことは、このようなキーボードシャーシの設計は、スナップイン式のプラスチック製の保持クリップに依存していないことです。通常、オールプラスチックシャーシを備えたRazerおよびLogitechキーボードは前述の設計を採用しているため、安全に分解するためのヒントについては、マウス修理ガイドを参照することをお勧めします。

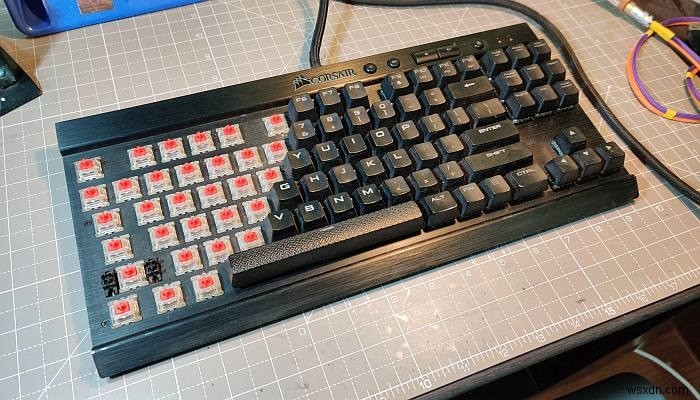

3.キーキャッププーラーを使用して、損傷を与えることなくキーキャップを静かかつ安全に取り外します。スペースバー、Shift、Enter、Backspaceスイッチなど、安定性の高いキーキャップを取り外すときは、特に注意してください。

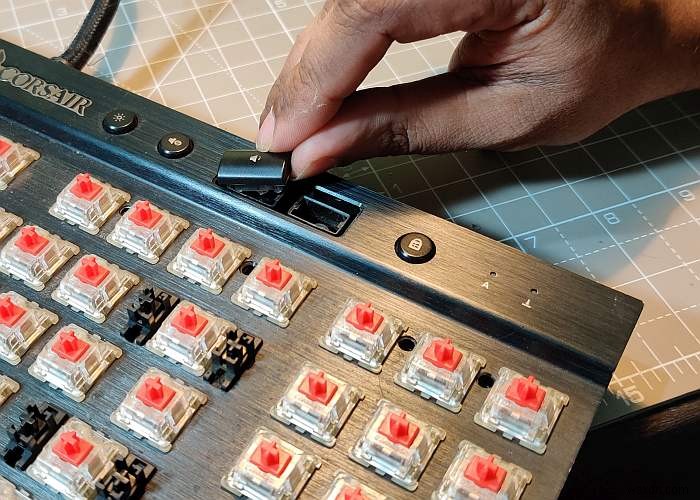

これらのメディアキーなどの非標準のキーキャップは、小型のマイナスドライバー、またはより好ましくはプラスチック製のスパッジャー/こじり工具でこじ開けることができます。

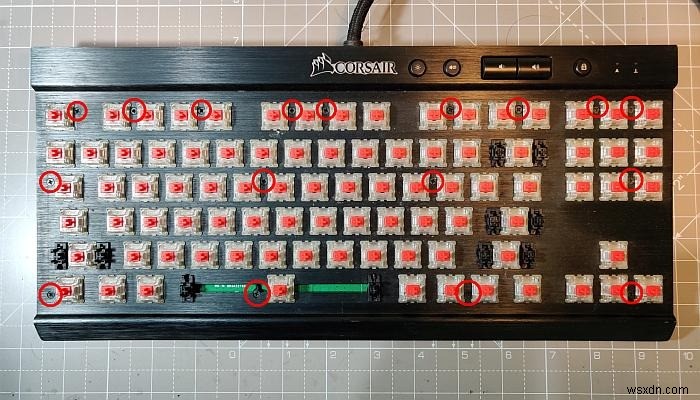

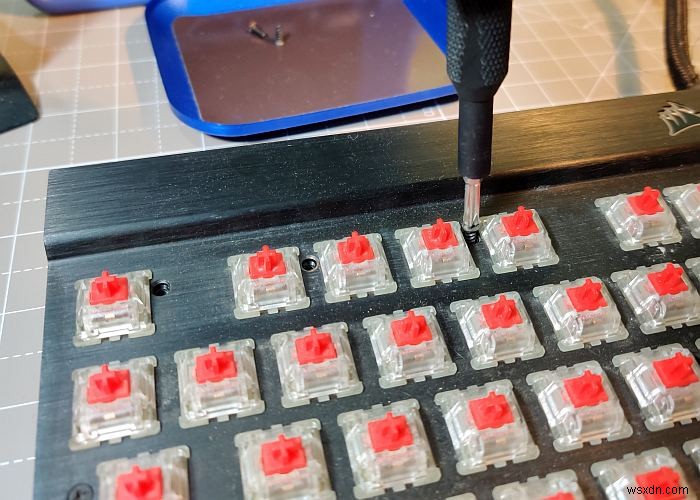

4.この特定のキーボードでは、すべてのネジはキーボードの一体型プレート側にあります。プラスドライバーを使用して、すべてを取り外します。他のキーボードでは、シャーシの下部にネジがあり、ゴム製の脚とコンプライアンスラベルの下に隠れているものもあります。ただし、YouTubeですばやく検索すると、特定のメカニカルキーボードモデルに関連する役立つ分解ビデオが表示されます。

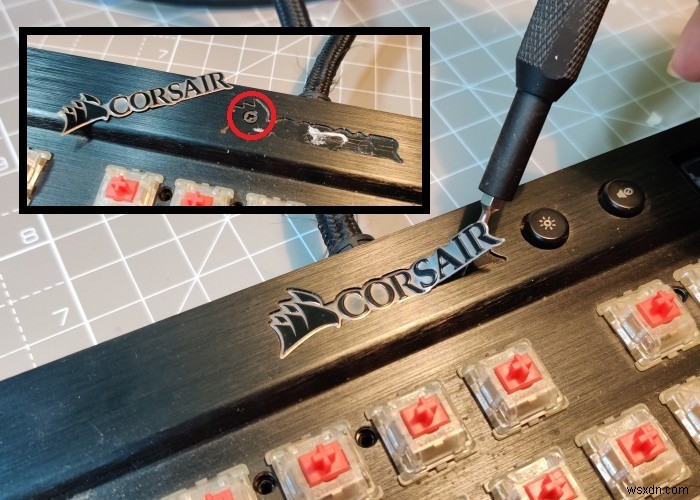

5.まだ完了していません。 Corsairは、会社のロゴのすぐ後ろにネジをこっそり隠しました。これにより、この経験則がわかります。キーボードシャーシを開くのが難しすぎると思われる場合は、邪魔になる隠れたネジがあり、十分な力を加えて物を壊すのを待っている可能性があります。

これは、自己修復を思いとどまらせる1つの方法です。ただし、これらの隠しネジを見つけるのは非常に簡単です。これらは通常、シャーシがバラバラになることを拒否する一般的な領域にあります。

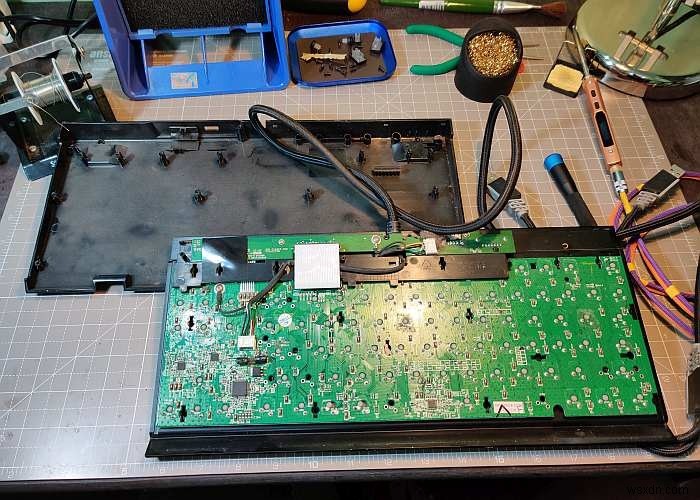

6.最後の隠しネジが邪魔にならないので、Corsair K65LuxRGBキーボードは非常に簡単に分解できます。

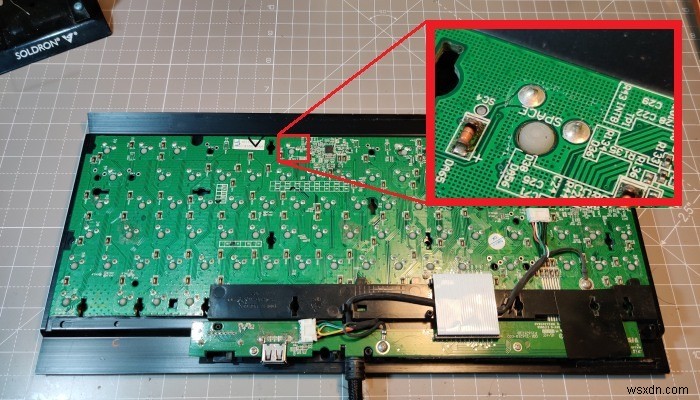

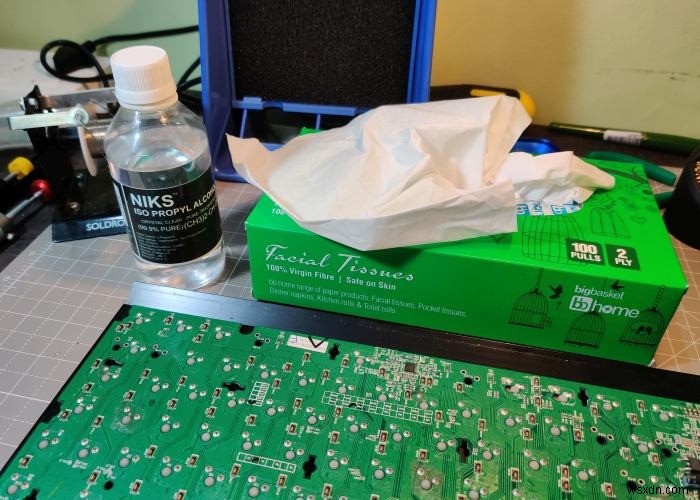

7.この特定のキーボードには、障害のあるスペースバースイッチがあります。交換する予定のすべてのスイッチのはんだ接合部を、糸くずの出ないワイプを塗布したイソプロピルアルコールで必ず清掃してください。アルコールが完全に蒸発するまで数分待ちます。これは、低濃度のアルコールを使用している場合に特に当てはまります。通常、90％未満のイソプロピルアルコールの使用は避けてください。

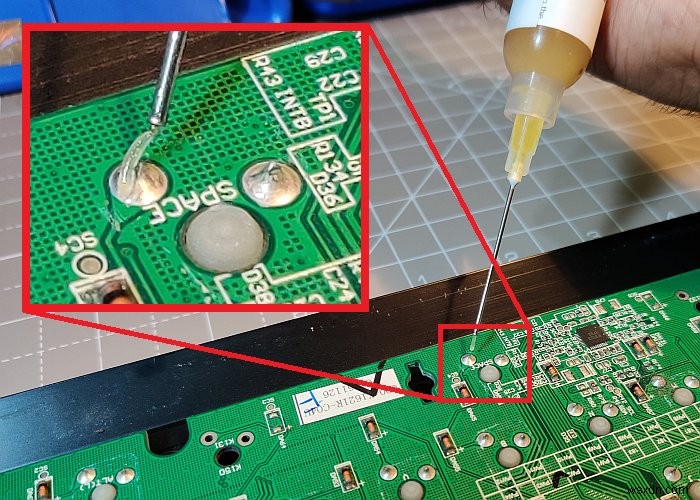

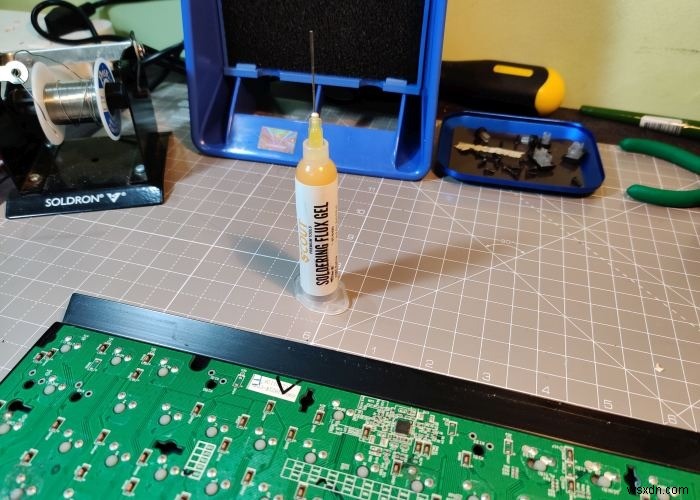

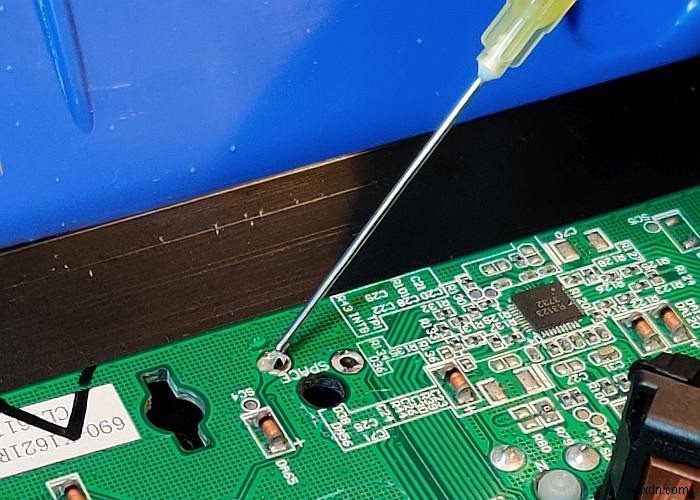

8.表面に存在する現存する酸化または汚染物質を除去するために、はんだ接合部にはんだフラックスを塗布する必要があります。これにより、接合部がきれいになるだけでなく、はんだ接合部がより速く溶けるようになるため、はんだ除去のプロセスがスピードアップします。

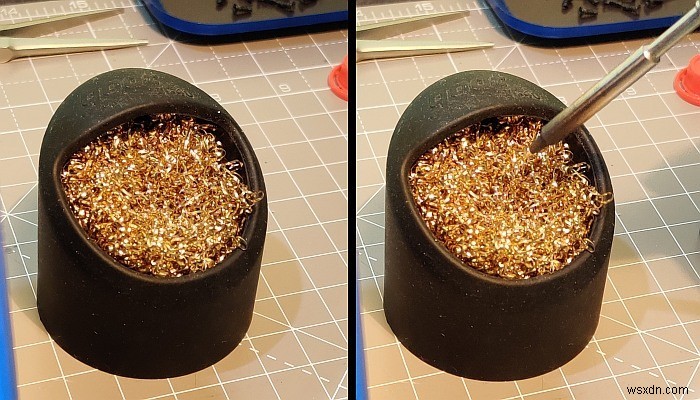

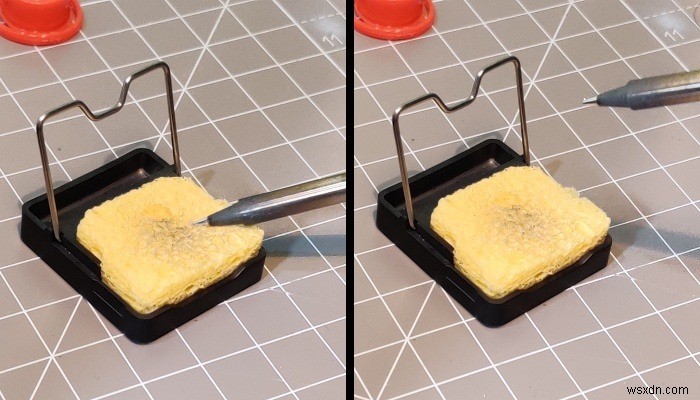

9.はんだごてを摂氏350度または華氏約660度まで加熱するように設定します。少なくとも300°Cに達するまで待ちます。先に進む前に、鉄の先端を適切に錫メッキする必要があります。このプロセスが詳細に説明されている、マウス修復ガイドのステップ14を参照してください。

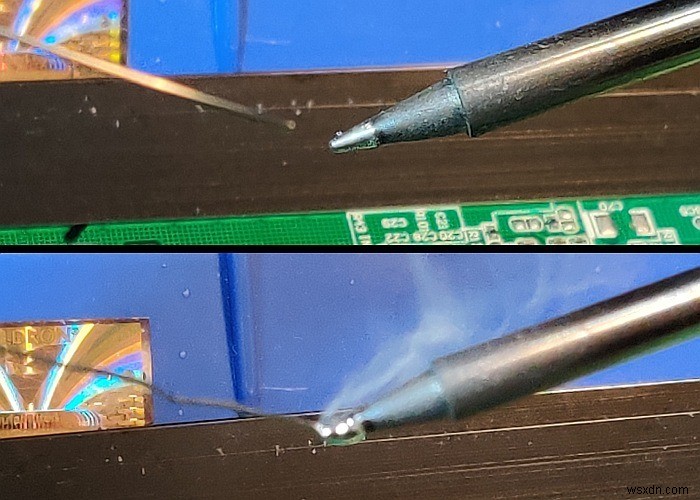

錫メッキプロセス全体は、簡単に参照できるように下の画像にも示されています。

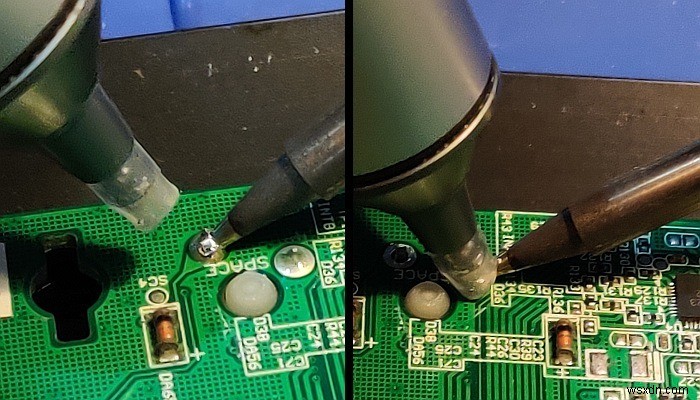

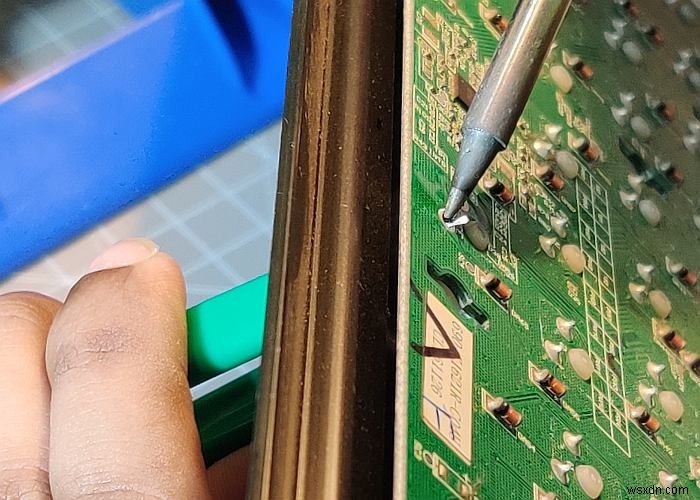

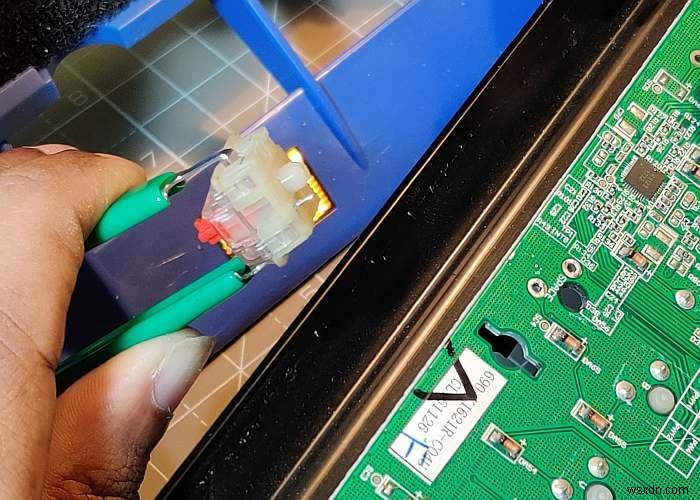

10.障害のあるスイッチをはんだ除去します。プロセスの詳細な内訳については、マウス修復ガイドのステップ15〜20を参照してください。

11.交換が必要なすべての障害のあるスイッチに対してこのプロセスを繰り返します。

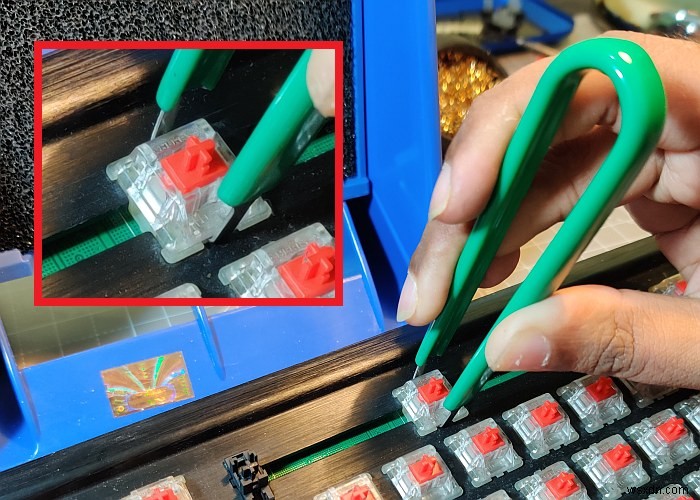

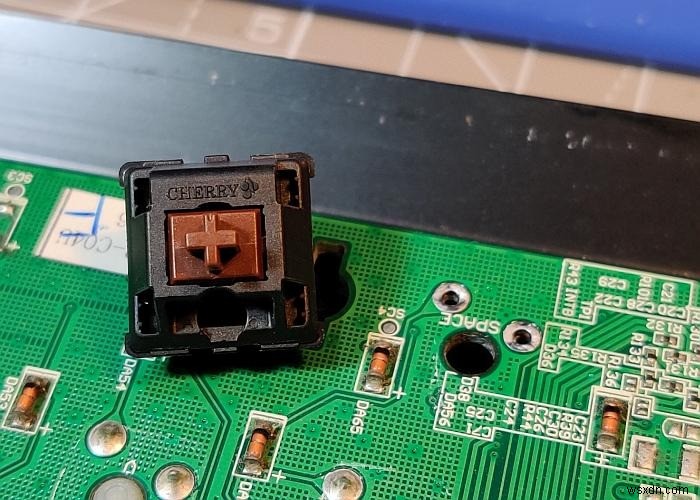

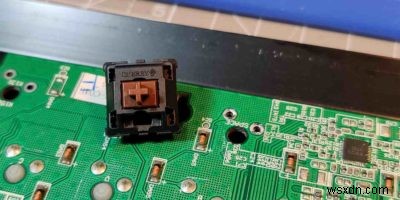

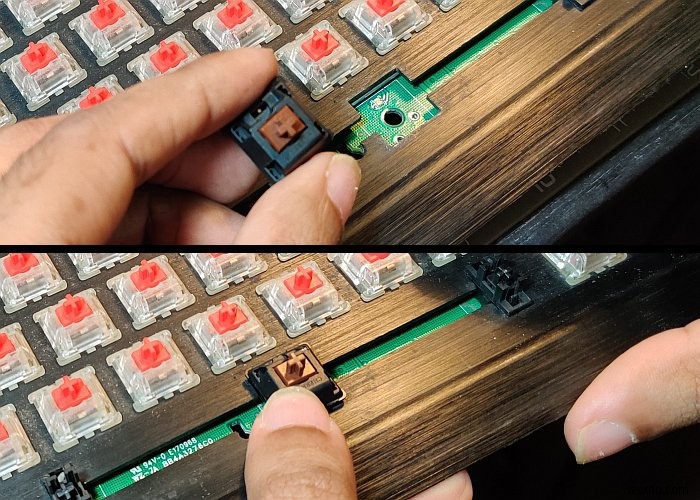

12.それは難しい部分でした。新しいスイッチをPCBにはんだ付けするのは比較的簡単です。交換用スイッチを、事前にメモしておいた正しい位置に向け、所定の位置に押し込みます。スイッチがプレートにしっかりとはまります。

13. PCBを反対側に裏返し、交換用のスイッチの脚が突き出ているのを確認します。障害のあるスイッチをはんだ除去する前と同じように、パッドとスイッチの脚をイソプロピルアルコールで清掃します。アルコールが蒸発した後、パッドと脚にフラックスを塗布します。

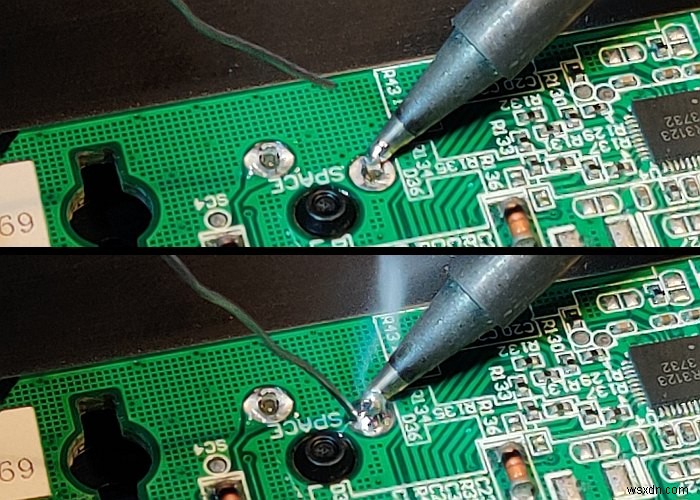

14.前に説明したように、すべての接合部をはんだ付けする前に、はんだごての先端を錫メッキしておくことが重要です。良好なはんだ接合の秘訣は、鉄の先端がPCBのパッドとスイッチレッグの両方に同時に接触するようにすることです。

ジョイントと鉄の先端の間にはんだを導入するときです。溶融はんだは、接合部に楽に流れ込むはずです。接合部に凹型はんだフィレットを形成するのに十分なはんだのみを流します。鉄の先端をそっと上にフリックして取り外します。余分なはんだを排出してジョイントをやり直すよりも、後ではんだを追加する方が簡単です。

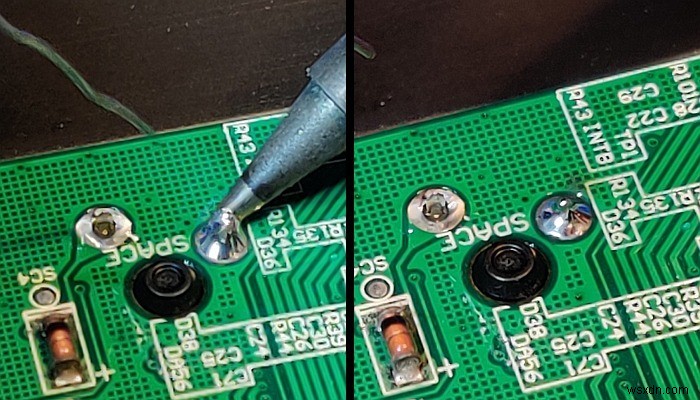

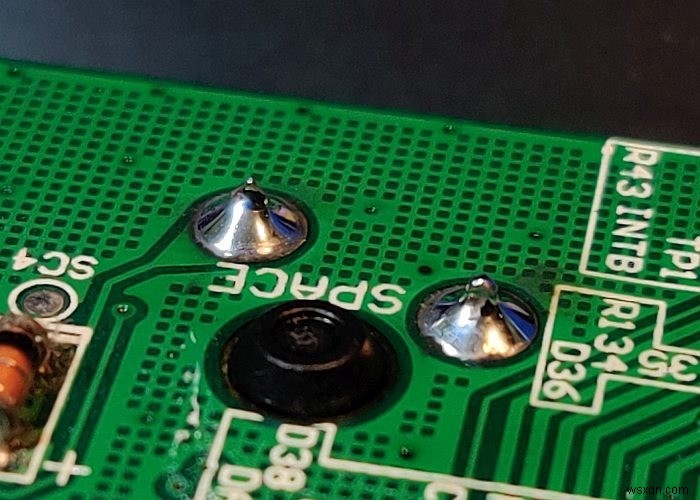

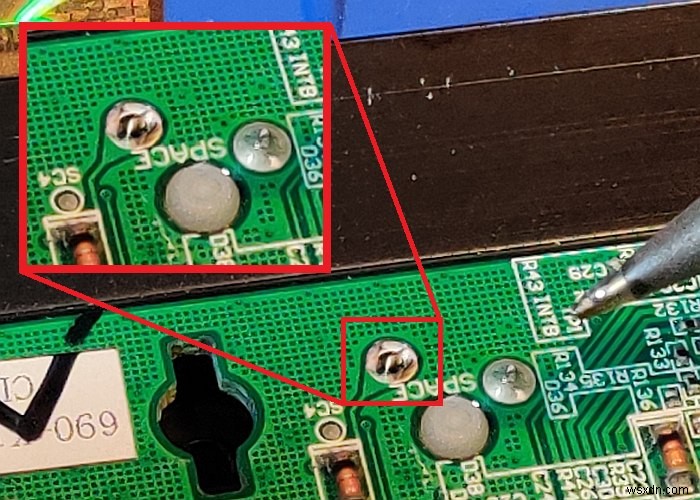

15.ここに表示されているのは、フィレットが凹面で光沢のある完璧なジョイントです。過剰なはんだが膨らんでいる凸状のフィレットは、過剰なはんだまたはコールドジョイントの兆候です。それだけで終わった場合は、ジョイントをはんだ除去し、釘付けになるまで再度はんだ付けします。

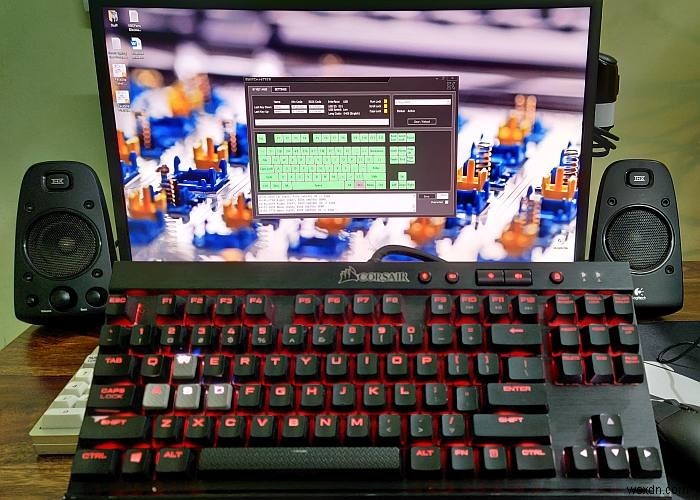

16.故障したキーボードスイッチを交換するためにあなたがしなければならないのはそれだけです。手順6〜1を逆に実行して、キーボードを組み立て直します。次に、Switch Hitterなどの便利なユーティリティを使用して、交換用スイッチが再び機能するかどうかを確認できます。
