MatplotlibとPythonで矢印プロット（Quiver Plot）を作成する方法を徹底解説

Matplotlibは、データ可視化に広く活用されている人気のPythonパッケージです。データの可視化は分析において非常に重要なステップです。数値を一つひとつ確認したり複雑な計算を実行しなくても、データの中で何が起きているのかを直感的に把握できるようになるためです。また、定量的な洞察を効果的に伝える手段としても大きな力を発揮します。

Matplotlibは2次元のグラフやプロットを作成するために使用されます。オブジェクト指向APIを備えており、Pythonアプリケーション内にプロットを組み込むことも可能です。IPythonシェル、Jupyter Notebook、Spyder IDEなど、さまざまな開発環境で利用できます。

Matplotlib自体はPythonで書かれており、数値計算用パッケージであるNumPyを基盤として構築されています。

Matplotlibのインストール方法

Windows環境では、以下のコマンドを実行するだけでMatplotlibをインストールできます。

pip install matplotlib

Matplotlibの主な依存ライブラリは以下の通りです。

Python（バージョン3.4以上）
NumPy
Setuptools
Pyparsing
Libpng
Pytz
FreeType
Six
Cycler
Dateutil

矢印プロット（Quiver Plot）とは

矢印プロット（クイバープロット）は、各点 (x, y) における速度ベクトルを成分 (u, v) の配列として表示するためのグラフです。流体の流れや電場・磁場といったベクトル場を可視化する際に頻繁に使用されます。以下のコマンドで作成できます。

quiver(x, y, u, v, color)

ここで「x」「y」「u」「v」には、1次元または2次元のデータシーケンスの座標を指定します。

Matplotlibで矢印プロットを作成する手順

それでは、Matplotlibを使って実際に矢印プロットを作成してみましょう。

import numpy as np
import matplotlib.pyplot as plt

x = np.arange(0, 5.4, 0.5)
y = np.arange(0, 5.4, 0.5)

X, Y = np.meshgrid(x, y)
u = np.cos(X)*Y
v = np.sin(Y)*Y

fig, ax = plt.subplots(figsize =(12, 8))
ax.quiver(X, Y, u, v)

ax.xaxis.set_ticks([])
ax.yaxis.set_ticks([])
ax.axis([-0.7, 2.7, -0.7, 2.7])
ax.set_aspect('equal')

plt.show()

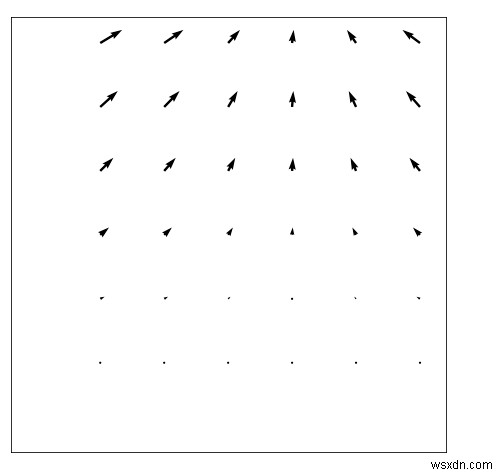

出力結果

コードの解説

• 必要なパッケージをインポートし、別名（エイリアス）を付けて扱いやすくしています。

• NumPyライブラリを使用して、プロット用のデータを生成しています。

• cos関数とsin関数を組み合わせて、ベクトルの成分（u, v）を定義しています。

• figsize引数でプロット全体のサイズを指定しています。

• Matplotlibの「quiver」関数を呼び出し、座標ごとのベクトルを矢印として描画しています。

• 最後に「show」関数を使用して、完成したプロットを画面に表示しています。
