Matplotlibの棒グラフでエラーバーの線を太く表示する方法

Matplotlibの棒グラフにおいて、エラーバー（誤差範囲）の線を太くしたい場合は、error_kw引数に辞書形式（dict()）でプロパティを指定することで実現できます。この記事では、具体的な手順とサンプルコードをわかりやすく解説します。

実装手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。
• 棒グラフのデータ（ラベル・平均値・標準偏差・幅など）を辞書として定義します。
• figureオブジェクトとサブプロットを作成します。
• bar()メソッドを使い、yerrでエラー値を指定し、error_kwでエラーバーのスタイルを設定して棒グラフを描画します。
• show()メソッドで図を表示します。

エラーバーの主なカスタマイズ項目

error_kwに指定できる代表的なプロパティは以下の通りです。

• lw：エラーバーの線の太さ（line width）。数値が大きいほど太くなります。
• capsize：エラーバーの端につくキャップ（横棒）のサイズ。
• capthick：キャップ部分の線の太さ。

サンプルコード

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

bar_details = {
    "labels": ['G1', 'G2', 'G3', 'G4', 'G5'],
    "men_means": [20, 35, 30, 35, 27],
    "men_std": [2, 3, 4, 1, 2],
    "width": 0.35
}

fig, ax = plt.subplots()

ax.bar(bar_details["labels"], bar_details["men_means"], bar_details["width"],
       yerr=bar_details["men_std"], label='Men',
       error_kw=dict(lw=5, capsize=5, capthick=3))

plt.show()

コードのポイント解説

上記のコードでは、error_kw=dict(lw=5, capsize=5, capthick=3) の部分が重要です。デフォルトでは細くて見づらいエラーバーが、lw=5によって線が太くなり、capsize=5でキャップが追加され、capthick=3でキャップも太く描画されます。これにより、プレゼンテーション資料やレポートでも視認性の高いグラフを作成できます。

なお、yerrには各バーに対応する誤差値（ここでは標準偏差）をリストで渡します。値の数は棒の本数と一致させる必要がある点に注意してください。

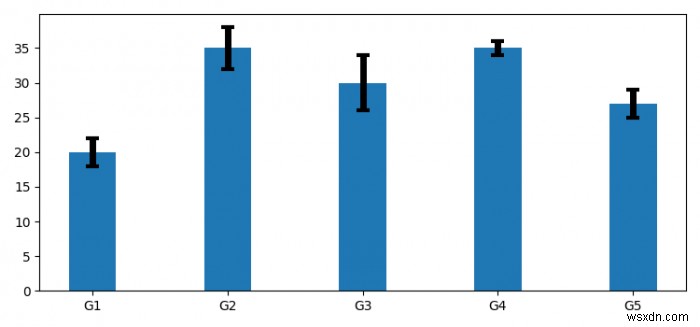

出力結果

実行すると、各棒グラフの上部に太いエラーバーが表示され、データのばらつきがひと目でわかるグラフになります。エラーバーの色やスタイルをさらに変更したい場合は、error_kwに ecolor や elinewidth などのプロパティを追加することで柔軟にカスタマイズ可能です。
