【Python】MatplotlibでテーブルをX軸に揃えて表示する方法

はじめに

データ可視化において、グラフと表を組み合わせて表示すると、数値の詳細を視覚的にも分かりやすく伝えられます。Pythonのmatplotlibでは、plt.table()メソッドを活用することで、棒グラフのX軸部分にテーブルをきれいに配置できます。

この記事では、積み上げ棒グラフの下部にテーブルをX軸に沿って揃えて表示する具体的な手順とコード例を解説します。

実装手順

• 図のサイズを設定し、サブプロット間および周囲のパディングを調整します。

• データフレーム用のデータリストを作成します。

• データフレームのcolumns（列名）に対応するタプルを作成します。

• rows（行ラベル）とvalues（値）のリストを作成します。

• 変数value_incrementを初期化します。

• データポイントをもとに棒グラフを描画します。

• データをテーブルとして配置します。

• グラフのyラベル・yticks・xticks・タイトルを設定します。

• 図を表示するにはshow()メソッドを使用します。

コード例

import numpy as np
import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

data = [
    [66386, 174296, 75131, 577908, 32015],
    [58230, 381139, 78045, 99308, 160454],
    [89135, 80552, 152558, 497981, 603535],
    [78415, 81858, 150656, 193263, 69638],
    [139361, 331509, 343164, 781380, 52269]
]

columns = ('Freeze', 'Wind', 'Flood', 'Quake', 'Hail')
rows = ['%d year' % x for x in (100, 50, 20, 10, 5)]

values = np.arange(0, 2500, 500)
value_increment = 1000

colors = plt.cm.BuPu(np.linspace(0, 0.5, len(rows)))
n_rows = len(data)

index = np.arange(len(columns)) + 0.3
bar_width = 0.4
y_offset = np.zeros(len(columns))
cell_text = []

for row in range(n_rows):
    plt.bar(index, data[row], bar_width, bottom=y_offset, color=colors[row])
    y_offset = y_offset + data[row]
    cell_text.append(['%1.1f' % (x / 1000.0) for x in y_offset])

colors = colors[::-1]
cell_text.reverse()
the_table = plt.table(cellText=cell_text,
    rowLabels=rows,
    rowColours=colors,
    colLabels=columns,
    loc='bottom')

plt.subplots_adjust(left=0.2, bottom=0.2)

plt.ylabel("Loss in ${0}'s".format(value_increment))
plt.yticks(values * value_increment, ['%d' % val for val in values])

plt.xticks([])

plt.title('Loss by Disaster')

plt.show()

ポイント解説

• plt.table(loc='bottom')を指定することで、テーブルがグラフの下部（X軸の位置）に揃えて配置されます。

• plt.xticks([])でX軸の目盛りラベルを非表示にしています。これは、テーブルの列ラベル（colLabels）がその役割を果たすためです。

• plt.subplots_adjust(left=0.2, bottom=0.2)により、行ラベルやテーブルが図の外にはみ出さないよう余白を確保しています。

• 各セルのテキストは累積値を1000で割った値として表示しており、Y軸の単位（$1000単位）と整合性が取れています。

出力結果

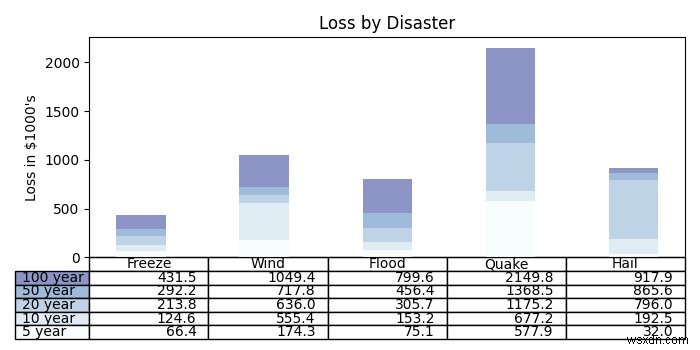

上記のコードを実行すると、次のような出力が得られます。
