MacBookの電源が入らない?再び実行できるようにするための 12 の実証済みの修正

MacBook の電源ボタンまたは Touch ID ボタンを押したときに、ディスプレイに画像、ビデオ、またはビジュアルがまったく表示されず、起動チャイムが聞こえず、ファンやドライブの回転音が聞こえない場合は、MacBook の電源が入っていません。

電源コンセントを確認してください。

まず、電源コンセントに問題がないことを確認する必要があります。ランプをコンセントに差し込むことができます。この簡単な手順により、電源コンセントが機能しているかどうかがわかります。

AC 電源コードを確認します。

MacBook の充電器には取り外し可能な AC 電源コードが付属しています。電源コードに磨耗がないか確認してください。プラグはコンセントにしっかりと差し込んでください。充電器側の電源コードの確認も忘れずに。電源コードも充電器にしっかりと差し込んでください。

DC ケーブルを確認してください。

充電器の出力ケーブルを検査します。ケーブルのほつれや破れに注意してください。 USB-C アダプターは取り外し可能なケーブルを使用します。ケーブルをアダプターにしっかりと差し込んでください。

正常なアダプタを使用してください。

友人やコラージュから正常に動作するアダプターを入手して、MacBook の電源が入るかどうかをテストしてください。

Mac に接続されているアクセサリが短絡していること、または Mac から異常な量の電流が流れていることを Mac が検出した場合、SMC は電源投入プロセスを中断します。 SMC のこの安全対策により、Mac の電源がオンになりません。外部デバイスを削除することで、デバイスが原因であるかどうかをすぐに除外できます。

Mac に接続されているすべてのアクセサリ (プリンタ ケーブル、USB ハブ、外付け USB ハード ドライブ、HDMI ケーブル、ミニ ディスプレイ ケーブル、Magsafe または USB-C 充電器も含む) を取り外します。 MacBook の電源が入らない原因は、周辺機器の 1 つである可能性があります。

場合によっては、この簡単な手順で「Mac の電源が入らない」問題が解決されることがあります。

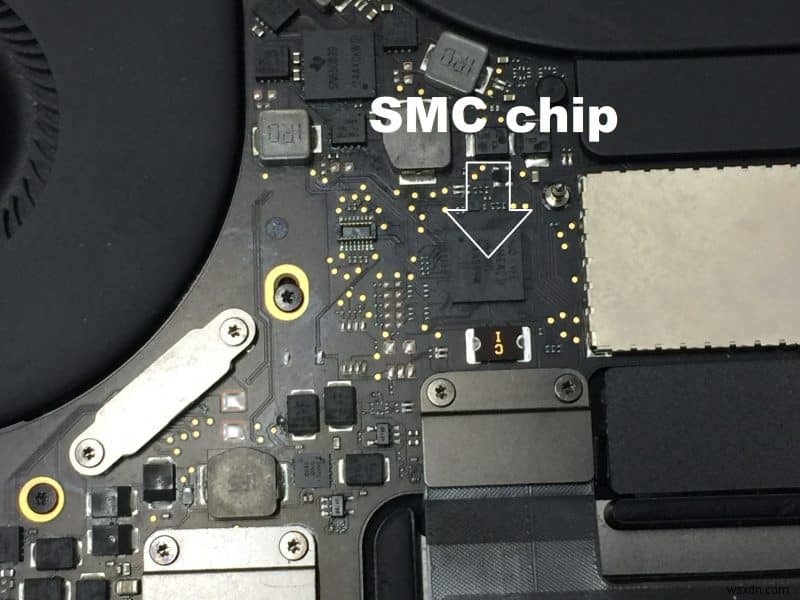

SMC はユーザーの操作 (電源ボタンを押す) を受信し、電源投入プロセス全体を開始して管理します。 SMC は、小さなオペレーティング システムを実行する小さなコンピュータであると考えることができます。ソフトウェアは時々誤動作する可能性があります。 MacBook でこの問題が発生した場合は、SMC をリセットする必要があります。

SMC をリセットしても、ハード ドライブ上のデータは失われません。

Apple は、SMC チップを T2 Security チップまたは Apple Silicon M1 および M2 CPU に統合しました。 T2 チップを搭載した MacBook をリセットするには、次の手順に従ってください。

<オル>

電源ボタンを 10 秒間押し続けて、Mac をオフの状態に戻します。

次の 3 つのキーを 7 秒間押し続けます:コントロール  とオプション 左側のキーとShift 右側のキー。

次に電源ボタンを押し続けます。 同様に。次に、4 つのキーすべてをさらに 7 秒間押し続けてから、4 つのキーすべてを同時に放します。

数秒待ってから、電源ボタンを押して Mac の電源を入れます。

取り外し可能なバッテリーを備えた MacBook の SMC のリセットは簡単です。

<オル>

電源ボタンを 10 秒間押し続けて、Mac をオフの状態に戻します。

MacBook から電源アダプターとバッテリーを取り外します。

電源ボタン キーを 5 秒間押し続けて、SMC 回路のコンデンサに残っている電気エネルギーを放電します。または、コンデンサが自然に放電するまで数分間待つこともできます。

バッテリーを MacBook に再度取り付けます。これで、SMC が正常にリセットされました。

SMC リセットで問題を解決できない場合は、次のステップに進みます。

バッテリー切れがないか確認します

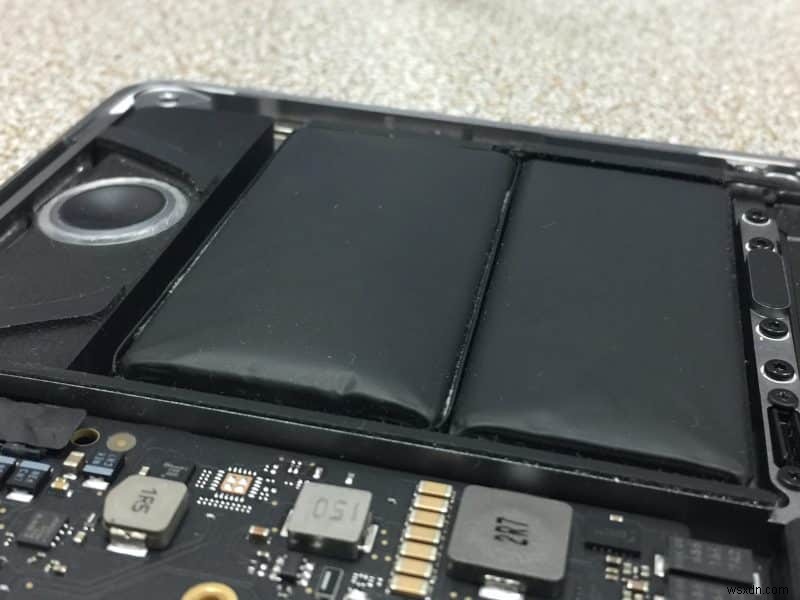

MacBook を長期間使用していないか、以下に示すようにバッテリーが古くなったり膨張したりしている場合は、バッテリーが完全に放電しており、MacBook の電源が入らなくなっている可能性があります。

2012 年以前の MacBook モデルには、ケースの右側にバッテリーチェックボタンとバッテリーステータスインジケーターがあります。このボタンを押してください。光がまったく見えない場合は、バッテリーが切れています。

MacBook が MagSafe または USB-C 充電器から電力を供給されていることを確認する必要があります。電源ケーブルが損傷しておらず、Mac と正常に動作しているコンセントにしっかりと差し込まれているかどうかを確認してください。コンセントが不明な場合は、ランプまたは携帯電話の充電器でテストしてください。

MacBook モデルに適した電源アダプタを使用して、MacBook を約 5 分間充電します。可能であれば、Mac で元の電源アダプタを使用してみてください。

バッテリー切れにより MacBook Air または MacBook Pro の電源が入らなくなった場合でも、正常に動作する充電器を接続すれば、ほとんどの Mac の電源が自動的にオンになります。ただし、MacBook の一部のモデルでは、Mac の電源を入れる前に最低限のバッテリー電力が必要です。それで5分間待ちます。充電器で最低レベル以上にバッテリーを充電してください。

MagSafe コネクタに緑色またはオレンジ色のライトが点灯している場合は、充電器と MacBook の SMC の両方が動作していることを意味します。 SMC が充電器と正常に通信し、ライトが点灯しました。コネクタにライトが点灯していない場合は、別の充電器を試してみてください。

5 分後、電源ボタンを押して、MacBook の電源がオンになるかどうかを確認します。それでも Mac の電源が入らない場合、または MagSafe コネクタにライトが点灯しない場合は、次のステップに進みます。

電源を入れ直します

MacBook には 3 つの重要な状態があります:オフ 、睡眠します。 そしてオン 。電源を入れ直すということは、MacBook を強制的にオフに戻すことを意味します。 状態。

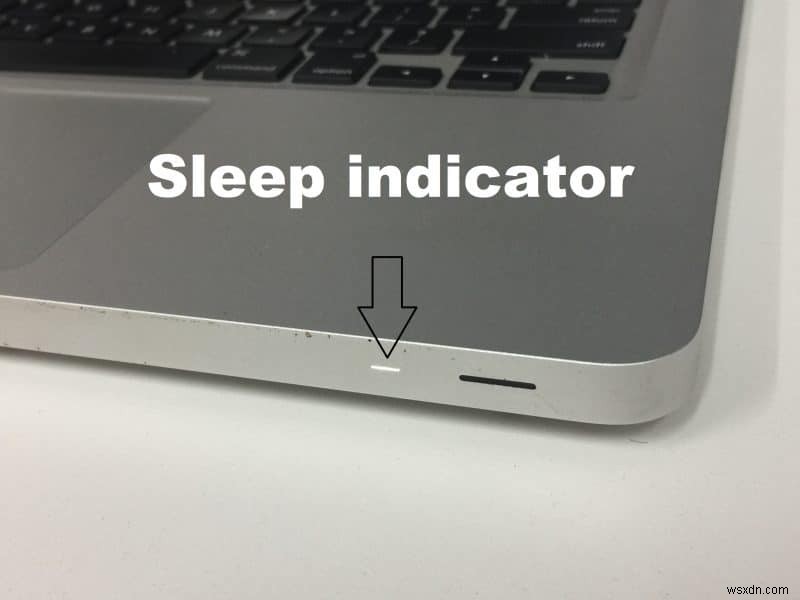

2013 年以前の MacBook Pro では、以下に示すように、ケースの前端にスリープ インジケータがあります。 MacBook がスリープモードになると、このスリープインジケータライトが点滅します。 Appleは最近のモデルからスリープインジケーターを削除しました。これらの新しいマシンの画面に何も表示されない場合、MacBook が現在どのような状態であるかを判断するのは困難です。

MacBook がスリープ状態になってしまう場合 何らかの理由で、MacBook は蓋を開ける、電源ボタンを押す、タッチパッドをクリックするなどの標準的なウェイクアップ信号に応答しません。 MacBook を強制的にオフに戻す必要があります。 電源を入れ直し、状態を戻します。

電源ボタンを 10 秒間押し続けてから、ボタンを放します。これで、Mac を強制的にオフに戻しました。 状態。 Mac でハードドライブが回転している場合、ハードドライブの電源が強制的に切断されると、きしむ音が聞こえる場合があります。 MacBook に SSD ドライブが搭載されている場合は、何も聞こえません。

これで、Mac がオフになっていることがわかります。 状態。もう一度電源ボタンを押して、Mac の電源がオンになるかどうかを確認します。

電源を入れ直しても問題が解決しない場合は、次のステップに進みます。

画面に問題がないか確認します

画面に何も表示されないと Mac の電源が入らないのではないかと思うかもしれません。しかし、常にそうとは限りません。 Mac が オンになっている可能性があります すでに;画面だけが機能しません。したがって、誤診を避けるために、音や光を含む電源の兆候を再確認することが重要です。

音を確認する

起動チャイムが聞こえますか?そうすれば、MacBook の電源はすでに入っています。 1 ～ 2 分待って、画面に何か表示があるかどうか (懐中電灯でも) 確認します。画面に何も表示されない場合は、Mac に画面の問題がある可能性があります。スクリーンは Apple ロジックボードに次いで最も高価なコンポーネントの 1 つであるため、これは良いニュースではありません。

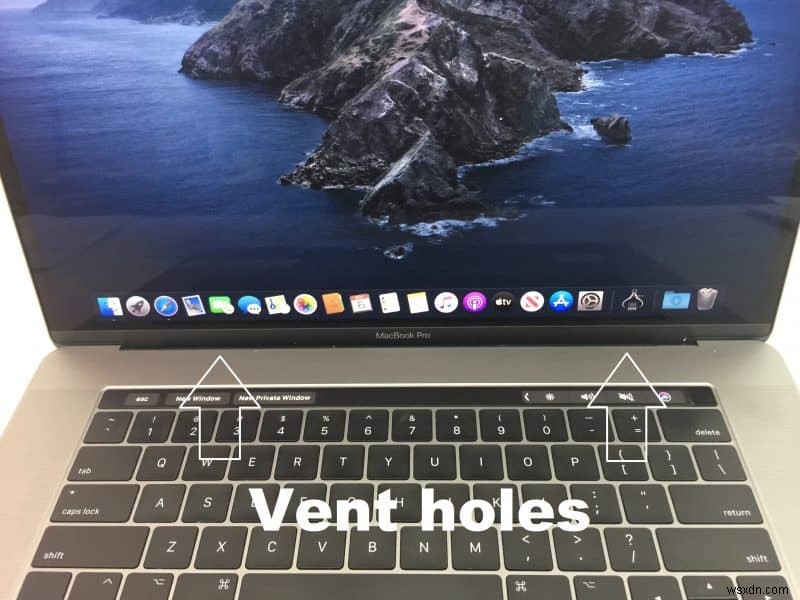

MacBook を手に取ります。通気孔 (2 つのスクリーン ヒンジの間) を耳の近くに配置します。ファン、機械式ハードドライブ、またはスーパードライブから異音が聞こえますか?通気孔から空気が入ってくる感じがしますか？ノイズが聞こえたり、空気の動きを感じたりする場合は、Mac の電源が入っており、Mac にロジックボードに問題があることを意味します。あなたの Mac はすでに電源を入れ始めていますが、何らかの理由でどこかでスタックしてしまいました。

ライトを確認してください

画面に何も表示されない場合は、画面の裏側にある Apple ロゴを懐中電灯で照らしてください。画像が薄暗く見える場合は、キーボードの「画面の明るさを上げる」ボタンを数回押して、画面の明るさを上げます。それでも画像が薄暗い場合は、画面のバックライトに問題があります。画面のバックライトの問題は、画面の故障またはロジックボードの故障が原因である可能性があります。

キーボードのバックライトの「輝度を上げる」ボタンを数回押します。キーボードのバックライトが見える場合、Mac はオンになっています。 もう。画面に問題がある可能性があります。 2016 年から 2017 年にかけて製造された 13 インチと 15 インチの MacBook Pro はどちらも、「フレックスゲート」の問題が発生する傾向があります。このタイプの MacBook Pro をお持ちの場合、欠陥のある画面を新しいものと交換するのではなく、フレックスゲート修理サービスを利用して修理する必要がある場合があります。

Caps Lock キーを押します。ライトが点灯している場合、Mac は動作しています。画面に問題がある可能性もあります。

ミニ ディスプレイ ポート、Thunderbolt ポート、または HDMI ポートを介して外部モニターを MacBook に接続します。外部モニターにディスプレイがある場合は、画面に欠陥があります。

RAM に欠陥がないか確認します

Mac からビープ音が繰り返し聞こえる場合は、Mac の RAM 障害が原因で Mac の電源が入らない可能性があります。

5 秒ごとに 1 回ビープ音が聞こえる場合は、Mac が RAM を検出していません。最近コンピュータの RAM を交換またはアップグレードした場合は、正しくインストールされているかどうかを確認してください。

ビープ音が 3 回連続して鳴り、その後 5 秒間の停止が繰り返される場合、Mac RAM はデータ整合性チェックに合格しません。最近コンピュータの RAM を交換またはアップグレードした場合は、RAM が正しくインストールされているかどうかを確認してください。さまざまなブランド名のメモリ モジュールを試すこともできます。

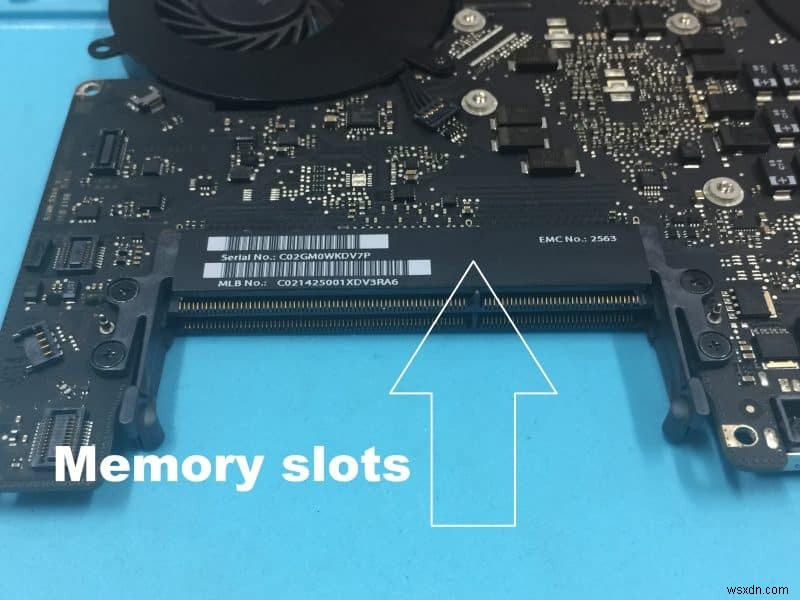

MacBook Air または MacBook Pro 2012 以降を使用している場合、メモリ チップはロジックボードにはんだ付けされています。この設計により、厄介な RAM スロットが削除されるため、メモリ回路の信頼性が大幅に向上します。これらの MacBook からビープ音が聞こえる場合は、ロジックボードに問題があります。ロジックボードを修理するには、コンポーネントレベルの修理サービスが必要です。 Mac のモデルに応じて、費用は 300 ドルから 600 ドルまで異なります。

トラックパッドに欠陥がないか確認します

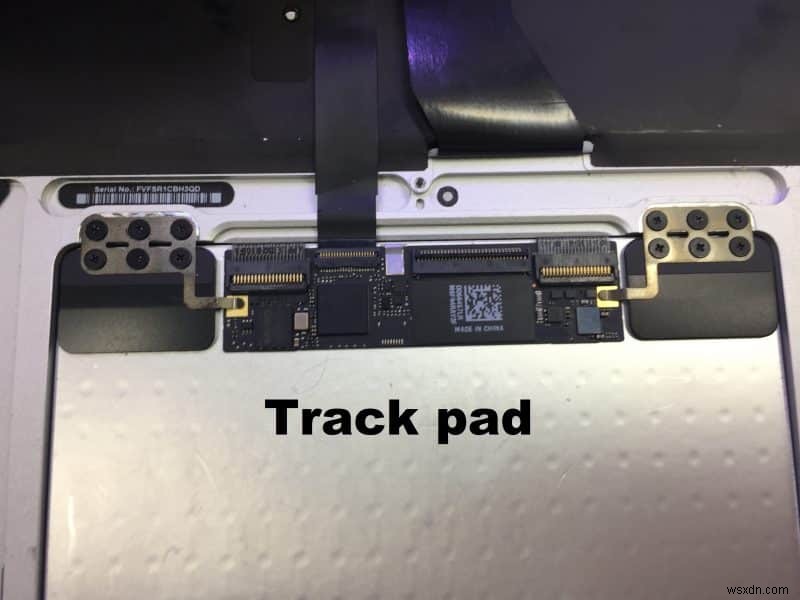

SMC は、PP3V42_G3H と呼ばれる「常時オン」電源レールによって電力を供給されます。トラックパッドはこの電源レールを SMC と共有します。トラックパッドが短絡した場合、特にトラックパッドに水をこぼした後、欠陥のあるトラックパッドが電源レールを引き下げる可能性があり、SMC が機能しなくなります。したがって、SMC は電源ボタンの操作に応答しません。

Mac のバックパネルを開き、ロジックボードからトラックパッドケーブルを取り外します。次に、キーボードの電源ボタンを押します。 Mac の電源がオンになった場合は、トラックパッドに欠陥があります。トラックパッドは、MacBook の安価なコンポーネントです。トラックパッドはオンラインで 100 ドル未満で購入できます。

キーボードに欠陥がないか確認します

MacBook キーボードは、「常時オン」電源レールを SMC と共有します。故障したキーボードが電源レールを引き下げると、SMC は機能せず、電源ボタンの信号に応答しなくなります。

また、キーボードの電源ボタンが SMC に信号を送信できない場合、MacBook Pro または MacBook Air の電源は入りません。このようなタイプの障害は、キーボードに液体をこぼした後によく発生します。水をこぼした直後にキーボードが機能しなくなる場合もあれば、水をこぼしてから数か月後にキーボードが機能しなくなる場合もあります。

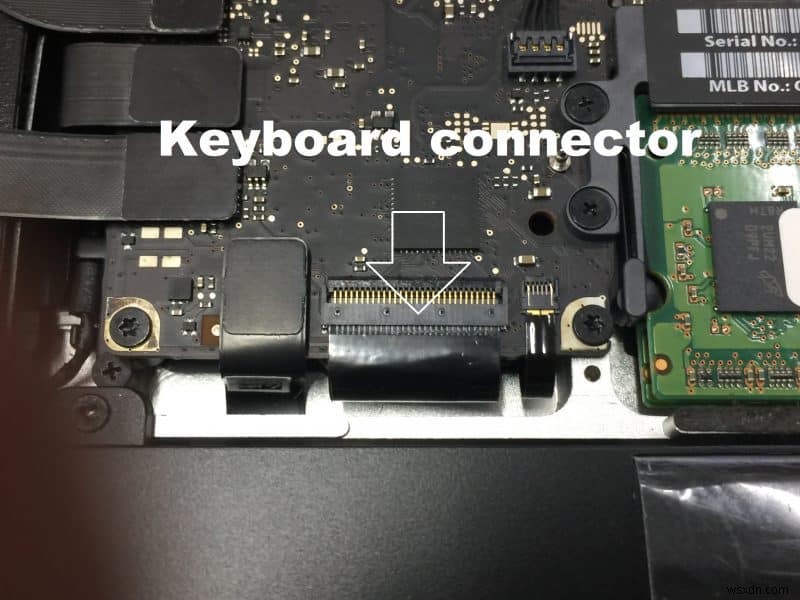

キーボードコネクタとバッテリーをロジックボードから取り外し、MacBook の充電器を充電ポートに接続します。キーボードに障害がある場合、Mac の電源が自動的にオンになります。 Intel i3、i5、i7、i9 CPU を搭載した MacBook では、バッテリーを取り外して充電器を接続すると、自動的に電源が入ります。

T2 セキュリティ チップ ファームウェアを復元する

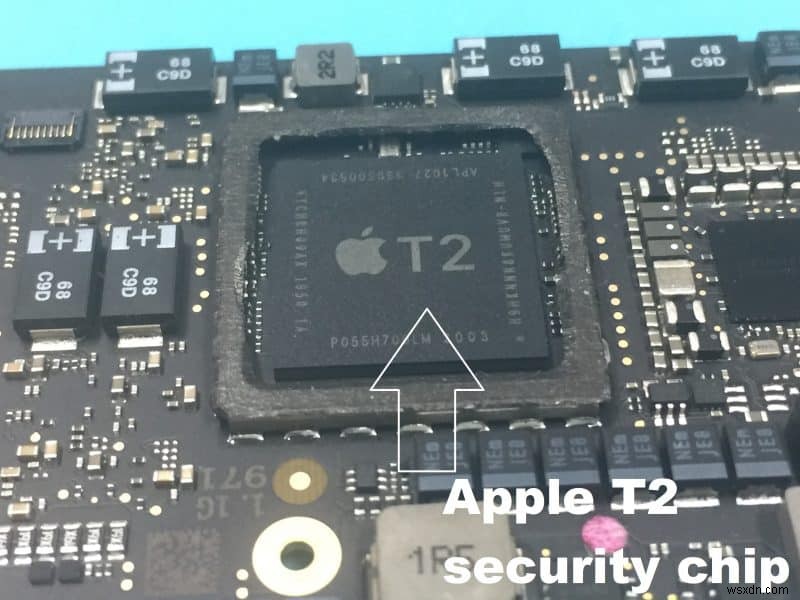

2018年、Appleは新しいMacBookにSMCチップをApple T2セキュリティチップと呼ばれるより大型の多機能チップに統合しました。 T2 チップは SMC の役割を引き継ぎます。 T2 チップが機能しない場合、電源ボタンに反応せず、MacBook の電源が入りません。

たとえば、Mac の macOS を Mojave から Catalina に更新するときに、プロセスの途中で問題が発生すると、Mac がブリックされる可能性があります。

Apple にはデバイスのファームウェアのアップデートが含まれることがよくあります。 (DFU) は、定期的なセキュリティ更新またはバージョン更新で適用されます。この DFU は Mac のファームウェアを更新します。 。 DFU を含む macOS アップデートをインストールすると、SSD ドライブの macOS ソフトウェアと T2 チップのファームウェアがアップデートされます。したがって、新しい macOS をスムーズに実行し、新機能を完全に最適化するために新しい Mac を購入する必要はありません。ただし、何らかの理由でファームウェアのアップデートがプロセス全体を完了できない場合は、T2 チップのファームウェアが破損する可能性があります。言い換えれば、Mac をブリックした可能性があります。

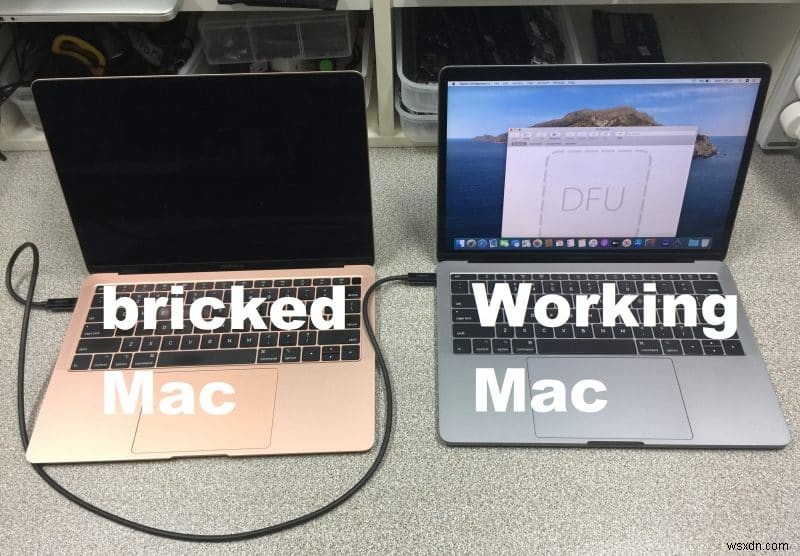

壊れた Mac を修復するには、動作する Mac が必要で、Apple の Web サイトからファームウェアをダウンロードします。次に、ブリックされた Mac を強制的に DFU モードにし、以下に示す USB ケーブルを介してブリックされた Mac にファームウェアを転送できるようにします。

<オル>

Apple の Web サイトにアクセスして、Apple Configurator 2 アプリをダウンロードします。アプリを実行するには、最新の macOS に更新する必要がある場合があります。アプリを開いて、Mac がインターネットに接続されていることを確認してください。

USB-C 充電ケーブルを USB ケーブルとして使用します。一方の端を動作中の Mac の任意のポートに接続します。

USB-C ケーブルのもう一方の端をマスターに接続します。 レンガ化された Mac のポート。マスター USB-C ポートは左側の手前にあります。

電源ボタンを押すか、ID ボタンを 1 秒間タッチします。電源ボタンを押したまま、コントロールを押し続けます。 とオプション 左側のキーと Shift 大きなフォントのテキスト「DFU」が表示されるまで、右側のキーを押します。 」が動作中の Mac に表示されます。通常、「DFU」サインが表示されるまでに約 10 秒かかります。

4 つのキーをすべて同時に放します。これで、ブリックされた Mac が DFU モードになりました。

作業中の Mac に戻り、画面上で DFU デバイスをクリックして選択し、アクションを選択します。 メニューバーから。プルダウン メニュー バーで [詳細] を選択します。 そしてデバイスの復活を選択します。 アクションを確認します。

これで、動作中の Mac が Apple のサーバーから正しいファームウェアをダウンロードし、そのファームウェアをブリックされた Mac にインストールします。これには最大 5 分ほどかかる場合があります。

インストールが完了すると、Mac の電源が自動的にオンになります。 Apple ロゴが表示されたら、ブリックされた Mac が正常に保存されています。おめでとうございます!

バッテリー フレックス ケーブルに欠陥がないか確認します

2016 年から 2020 年の間に製造された 15 インチと 16 インチの MacBook Pro は、動作が大きく異なります。他の MacBook とは異なり、これらのモデルは通常、機能する充電器を接続したとしても、バッテリーが動作していないと電源が入りません。

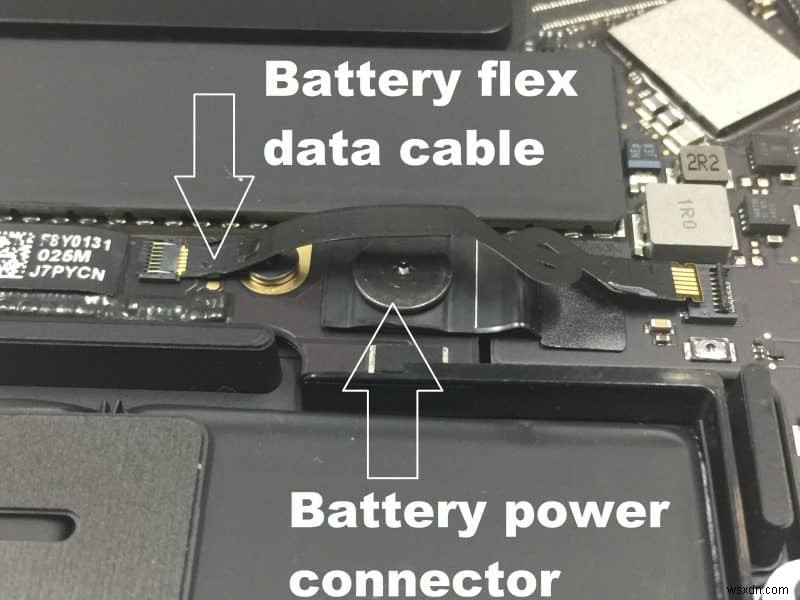

USB-C 充電ポートを備えた新しい MacBook では、バッテリー電源端子とデータ通信ラインが同じコネクタ上にありません。代わりに、電源端子 (「+」と「-」) がロジックボードに接続され、T5 ネジで固定され、より良い接触が得られます。データ ラインはフレックス ケーブルを介してロジック ボードに接続されます。

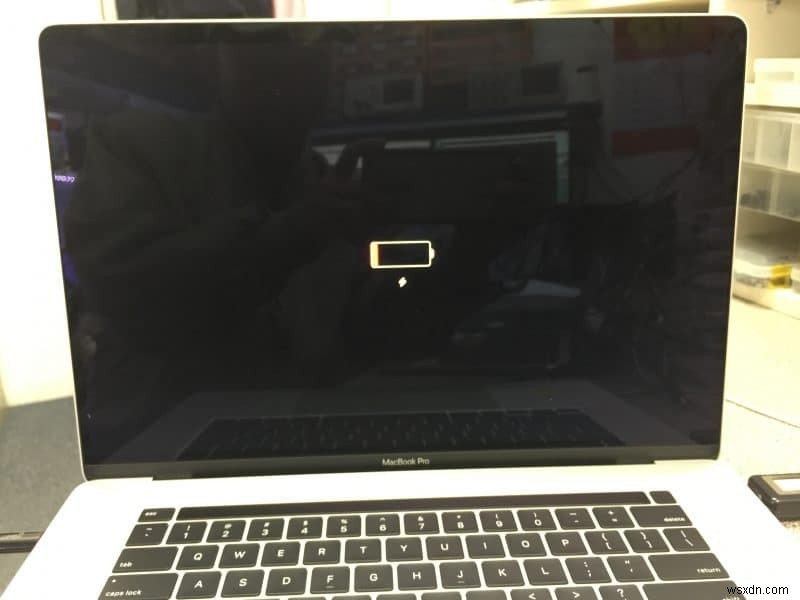

この小さなフレックス ケーブルは故障しやすいです。バッテリーが故障した場合、またはバッテリー フレックス ケーブルが正しく接続されていない場合、Mac の電源は入りません。ただし、USB-C 充電器を接続すると、以下に示すように、画面に充電中のバッテリーのシンボルが数秒間表示され、その後再びオフになります。

この記号が表示された場合は、バッテリーに問題がある可能性があります。バッテリーの交換は、Apple ストアまたは Apple 認定サービスプロバイダーに依頼すると非常に高価です。正常に動作しているキーボード、トラックパッド、タッチバー、スピーカーを含むトップケース全体と、故障したバッテリーを交換します。もちろん、Mac が保証期間外の場合は、これらすべてのコンポーネントの代金を支払う必要があります。サードパーティの修理業者は、低コストでのみ欠陥のあるバッテリーを交換できます。

MacBook 修理サービスを選択する

上記のすべての試みで MacBook を修復できない場合は、専門の MacBook 修理サービスの利用を検討してください。

サービスには2種類あります。 1 つ目のタイプは、Apple Store と Apple Authorized Service Provider (ASP) です。 2 番目のタイプは、サードパーティの修理業者です。これらのサービスの長所と短所について説明します。

Apple Store と ASP

サービスを利用するかどうかにかかわらず、Genius Bar または ASP に予約を入れて無料の診断と見積もりを受けることをお勧めします。 Mac が保証対象かどうかに応じて、以下のサービスが受けられます。

Mac が保証期間内であれば、データ以外については何も心配する必要はありません。故障したコンポーネントを無料で交換します。 Apple はお客様のデータに対して責任を負わず、データ転送/回復サービスも提供しません。したがって、サービスがデータに影響を与えないことを確認してください。サービスによってデータ損失が発生する可能性があり、iCloud にデータをバックアップしていない場合は、データを外付けハード ドライブにバックアップするか、専門のデータ復元サービスを利用する必要がある場合があります。

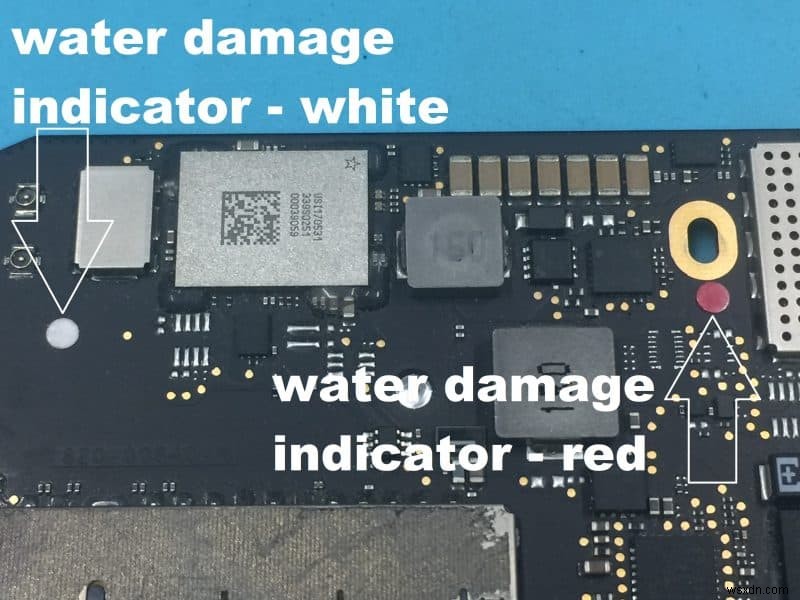

液体がこぼれたために Mac の電源が入らなくなり、下の写真に示すように、内蔵の液体接触インジケータ (LCI) の色が白から赤に変わった場合、標準保証は無効になります。すべての MacBook モデルには、液体がすぐに侵入する可能性がある入り口付近に液体インジケーターが付いています。液体による損傷を示すインジケータは通常、キーボード、トラックパッド、ロジックボードの端の下にあります。

最近のMacBookでは液体インジケーターの色が黒になっています。 LCI が液体と接触すると、色は白になります。

水害を補償する AppleCare+ を購入した場合、Apple は Mac の修理に 429 ドルの超過料金を請求します。

Mac が保証期間外の場合、故障したコンポーネントの交換には料金を支払う必要があります。高水準のサービスを提供しており、品質の問題を心配する必要はありません。しかし、サービスは高価です。 MacBook の個々のコンポーネントを修理することはありません。その代わりに、複数の関連部品を高額な費用をかけて交換します。たとえば、バッテリーが膨張している場合は、たとえまだ正常に動作していても、トップ ケース、キーボード、トラックパッド、タッチ バーを完全に交換する必要があります。

大きなデパートで Mac を購入した場合は、Apple から直接サービスを受けることで、不必要な遅延を避けることができます。修理に対応する仲介業者は必要ありません。

ロジックボードに欠陥がある場合、Mac は修理できないと言われたり、ロジックボードの交換に非常に高額な費用を見積もられたりする可能性があります。これは新しい Mac の販売を促進するための戦略です。 Mac 修理専門家によっては、見積価格の数分の 1 でロジックボードを専門的に修理できることもありません。

独立したサービス プロバイダー

コンピューター サービス産業は規制されていません。サードパーティ サービスのレベルは、一流のプロフェッショナルから初心者までさまざまです。

たとえ辺鄙な小さな町に住んでいても、地元のコンピューター修理店を簡単に見つけることができます。彼らは Windows ソフトウェアの問題を解決するのに非常に優れている可能性があります。彼らは、Windows ベースのラップトップのハード ドライブのアップグレードに非常に優れている場合もあれば、壊れた iPhone の画面を交換する優れた仕事を行っている場合もあります。しかし、これらの店舗のほとんどには、Mac コンピュータの複雑さに対処するためのスキル、知識、設備がありません。トラックパッドやバッテリーの故障など、Mac に単純な問題がある場合は、これらのサービスプロバイダーを検討してください。ロジックボードに問題がある場合は、これらのサービスの使用を避けてください。

一部のサードパーティ サービス プロバイダーは、Apple の標準に近いサービスを提供しています。 Apple や ASP よりも料金がはるかに安い場合があります。したがって、Apple の見積もりに加えて、これらのサービスプロバイダーから 2 番目の見積もりを取得する価値があります。価格に加えて、障害の説明にも注意してください。診断結果は同じですか?そうでない場合は、詳細について相談してください。

Google レビューなどの顧客レビュー  とYelp のレビュー サービスプロバイダーに関する情報を提供できます。彼らは高い評価を持っていますか？ MacBook、iMac、Mac Mini などの Mac コンピュータに関連するレビューは何件ありますか?レビューのほとんどが Mac に関するものではない場合、Mac の修理に関する十分な経験がない可能性があります。レビューに詳細が含まれていない場合は、「素晴らしい」や「強くお勧めします」などのいくつかの単語だけでレビューが割引されます。

一部の Mac 修理専門家は、コンポーネント (チップ) レベルのロジックボードの修理を提供しています。彼らのスキルと知識はGenius Barの技術者をはるかに上回っています。 Apple の技術者から、ロジックボードは修理できないと言われるかもしれません。これは真実ではありません。故障したロジックボードのほとんどは、適切なスキル、知識、設備があれば経済的に修理できます。

これらの Mac 修理専門家は、トランジスタ、抵抗、コンデンサ、CPU、GPU などのロジック ボード コンポーネント (またはチップ) のトラブルシューティングに取り組んでいます。ボード上の何千もの欠陥のあるチップを特定し、周囲のチップに損傷を与えることなく交換できます。これは、Mac を再び動作させるための最も経済的な方法です。ロジックボード修理サービスの費用は、Mac モデルに応じて 200 ～ 600 ドルです。

これらの Mac 修理専門家のカスタマー レビューをチェックすると、レビューの大半またはすべてが Mac の修理に関するものであることがわかります。多くの人は、優れたサービスを受けた後、修理体験の詳細を共有します。

残念ながら、大都市に住んでいる場合でも、チップレベルの修理サービスはほんのわずかしか利用できません。したがって、あなたの町で Mac が見つからない場合は、Mac を別の都市または国に送って修理してもらうことを検討してください。もう一度言いますが、Mac を送る前にカスタマー レビューを確認し、相談してください。

現在、当社はオーストラリア国内でのみ郵送サービスを提供しています。米国またはその他の国にお住まいの場合は、ニューヨークの Rossman Repair Group にお問い合わせください。世界中に郵送サービスを提供しています。

Mac の基本的な修理

プロによる MacBook の修理には、基本と上級の 2 つのレベルがあります。 Genius Bar 技術者、ASP 技術者、および最も経験豊富なサードパーティ修理業者は、基本的な修理のみを提供します。 Mac 修理スペシャリストは、基本的な修理と高度な修理の両方を提供します。

このタイプの修理には、高度な電子機器の知識、微細はんだ付けのスキル、MacBook のロジックボード設計の理解は必要ありません。 MacBook の修理に対する彼らのアプローチは次のとおりです。

<オル>

底面パネルを開け、Mac 内部に液体や腐食がないか検査します。

水による損傷がない場合は、専用の電源ユニットを MacBook に接続します。電源から電流が供給されているかどうかを確認します。

キーボードの電源ボタンを押して、現在の変更があるかどうかを確認します。変化がない場合は、キーボード、バッテリー、その他のケーブルをロジックボードから取り外し、ロジックボードに「強制」電源を入れます。それでも電流に変化がない場合は、ロジックボードに障害があります。

ロジックボードの電源を手動でオンにできる場合は、ケーブルを 1 つずつ再接続して、ロジックボードの電源のオンを妨げているケーブルを特定します。

Mac の電源をオンにできない障害のある部品を交換します。

この部品交換タイプの修理は、スペア部品の入手可能性に完全に依存します。スペアパーツがない場合、修理はできません。

ロジックボードは Mac の最も高価な部分です。ロジックボードに欠陥がある場合、その Mac はこのレベルの修理業者によって「修理不可能」とみなされます。 Apple はロジックボードの交換を高額で提供する可能性があります。

高度な Mac 修復

故障した Mac の大部分はロジック ボードの故障によるものです。故障したロジックボードを修復するのが、Mac を救うための最も費用対効果の高い方法です。このタイプのタスクを実行できるのは、コンポーネント レベルのサービス プロバイダーのみです。

<オル>

ロジックボードを Mac ケースから取り外します。

顕微鏡を使用してロジックボードを検査します。目立った焼けや腐食が見られる切りくずがないか確認します。

欠陥のあるチップが見つかったら交換します。小さなチップを交換するには、微細はんだ付けのスキルが必要です。 GPU や CPU などの大型チップを交換するには、BGA リワーク ステーションと関連スキルが必要です。

専用の電源をロジックボードに接続します。経験豊富な技術者またはエンジニアは、電源から引き出される電流やその他の重要な測定に基づいて、回路に障害がある可能性を特定できます。

Apple の回路図 (電子回路設計図) を操作し、制御信号に従い、関連する抵抗、コンデンサ、IC、電圧をマルチメータで測定し、オシロスコープまたはロジック アナライザで電子信号を測定して障害領域を絞り込みます。そして最後に、欠陥のあるチップを特定します。

故障したチップを交換します。欠陥のあるチップがすべて見つかって交換されるまで、このプロセスを繰り返します。

ロジックボードをケースに戻します。ASD (Apple Service Diagnostic) やその他のサードパーティ製テスト ソフトウェアを使用して、Mac の機能と信頼性をテストします。 Mac がテストに合格しなかった場合は、ロジック ボードを取り外し、トラブルシューティングを再度開始します。

ロジックボード上の何千ものチップの中から欠陥のあるチップを特定することは、複雑な推論プロセスです。ある意味、それは綿密な法医学捜査のようなものです。この作業を効率的かつ経済的に実行するには、特定の電子知識、推理スキル、微細はんだ付けスキル、経験、適切な機器、そして最も重要なことに、Apple Mac ロジック ボード設計の電子回路図の包括的な理解が必要です。
