MacBookのロジックボード修理を徹底解説！初心者にもわかるステップバイステップガイド

MacBookが動作しなくなる原因はさまざまですが、最も多いのは水濡れによる損傷です。多くの場合、MacBookを再び使えるようにするには、ロジックボードの修理が必要になります。この記事では、実際の修理プロセスで行われる典型的な手順を、段階的にわかりやすく解説します。

レベル1修理：基本修理（パーツ交換）

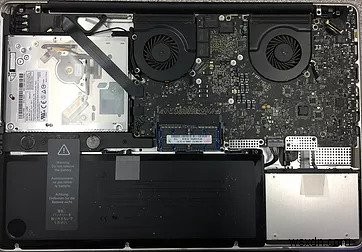

まずは「基本修理」と呼ばれるレベル1の修理から見ていきましょう。MacBookは主に以下のパーツで構成されています。

• ディスプレイ（画面）
• キーボード
• トラックパッド
• バッテリー
• HDDまたはSSD（ストレージ）
• 光学ドライブ（DVDドライブ）
• Wi-Fiカード
• ロジックボード
• 各パーツとロジックボードをつなぐケーブル類

レベル1修理の目的は、故障しているパーツをいかに素早く特定するかにあります。具体的な手順は以下の通りです。

1. 目視点検： まず底面のパネルを開けて内部を目視で確認し、電源を入れても安全かどうかを判断します。液体に浸かったMacBookを適切な処置なしに通電すると、さらなるチップの損傷を招き、修理が格段に難しくなるため、絶対に行いません。
2. 専用電源ユニットでの検査： デジタル表示付きの特殊な電源ユニットをMacBookに接続し、消費電流を監視します。過電流が検出された場合は、直ちに電源を遮断します。これはロジックボード上でショート（短絡）が起きている可能性が高いことを示すためです。
3. 強制起動テスト： 電源ボタンを押して電流値に変化があるか確認します。変化がない場合は、キーボードケーブルなどロジックボードに接続されているケーブルをすべて外し、ロジックボード単体で「強制」起動を試みます。それでも電流に変化がなければ、ロジックボード自体の故障である証拠となり、より高度な修理（レベル2）が必要です。
4. ケーブルの切り分け： ロジックボード単体で起動できる場合は、ケーブルを一つずつ再接続し、どのケーブルが起動を妨げているのかを特定します。
5. 故障パーツの交換： 特定できた故障パーツを新しいものに交換します。
6. 機能テスト： ロジックボードが起動したら、すべての機能をテストし、残った不具合がないかを確認します。不具合が見つかった場合は、次のレベルの修理が必要です。
7. 部品在庫への依存： このパーツ交換方式の修理は、完全にスペアパーツの入手可否に左右されます。パーツがなければ修理は不可能です。ほとんどのパーツは調達可能ですが、唯一の例外がロジックボードです。
8. Apple正規サービスの限界： ロジックボード自体が故障していた場合、Apple正規サービスプロバイダや大手量販店の99.9%は「修理不可」と判断します。Apple StoreのGenius Barも対応は若干異なり、保証期間内なら海外（MacBook・iMac・iPhone向けロジックボードを製造する中国のFoxconnなど）へ送付して修理されますが、保証期間切れの場合は「新しいMacを購入する」以外の選択肢を提示されないのが実情です。新品購入とロジックボード修理では、コストに大きな差があります。

レベル2修理：「Genius Bar公認の故障MacBook」を蘇らせる！

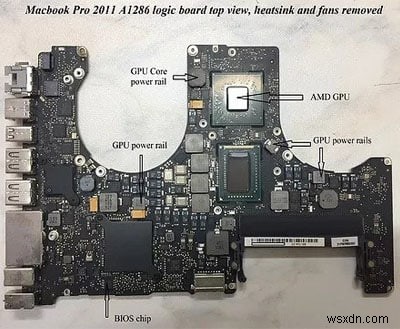

続いては「メーカー級修理」とも呼ばれるレベル2の修理です。このレベルでは、CPU、GPU、IC、トランジスタ、抵抗、コンデンサといったロジックボード上の個別部品（チップ）そのものに取り組みます。基板上に存在する何千ものチップの中から故障品を特定し、周囲のチップにダメージを与えずに交換する——これを、すべての不良チップが取り除かれ、全機能・安定性のテストに合格するまで繰り返します。

ある意味、これは緻密な法医学的調査（フォレンジック調査）のような作業です。効率的かつ経済的に遂行するには、電子工学の知識、探偵のような推理力、マイクロはんだ付けの技術、豊富な経験、適切な設備、そして何よりもApple製ロジックボードの「コア」設計に対する深い理解が求められます。残念ながら、この技術を持つ企業はごくわずかで、オーストラリアではさらに少なくなっています。私たちはその数少ない企業の一つであることを誇りに思います。

当社では、ロジックボード全体を丸ごと交換するのではなく、既存の基板上で焼損・破損した部品だけを新しいものに交換します。ロジックボードには何千もの部品が相互接続されており、たった一つの不良部品のために基板全体を廃棄するのは合理的とは言えません。

修理できないケースについて

ただし、以下のような場合は修理が困難または非経済的となります。

• 基板（PCB）に物理的な亀裂や焼け穴がある場合： 表面実装部品を内部で接続する9層回路構造のため、修復は不可能です。
• CPU自体が故障している場合： 経済的な修理が成立しないため対象外です。こうした致命的な損傷は、故障したロジックボード全体の約5%程度です。

一方、GPU（グラフィックスチップ）の故障を含む大多数のロジックボードは修理可能ですが、その多くはオーストラリアで電子廃棄物として捨てられています。

私たちが一台のMacBookロジックボードを修理するたびに、不必要な電子廃棄物を減らし、環境負荷を軽減することにつながります。コンポーネントレベルの修理業者を支援することは、環境保護への貢献でもあります。大切なMacBookに第二の人生を与えてあげてください。
