MacBook ロジックボードのパワーレールの説明:ALL_SYS_PWRGD と S3 状態

Apple ロジック ボード S3 電源レールの作成

<オル>
  • U0500 CPU/PCH は PM_SLP_S5_L 制御信号を出力して、MacBook の電源状態の移行が開始されることを SMC (システム管理コントローラー) に通知します。

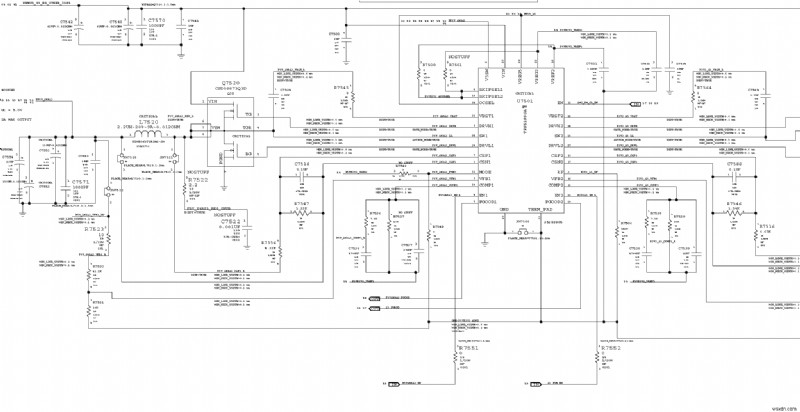

  • U0500 CPU/PCH は、PM_SLP_S4_L 信号を U7501 PMIC に出力して、PP5V_S3 パワー レールを有効にします。 PP5V_S3 パワー レールは最初の S3 ステート パワー レールで、電圧は 5 V です。

    • MacBook ロジックボードのパワーレールの説明:ALL_SYS_PWRGD と S3 状態

    <オル>
  • PM_SLP_S4_L 信号は抵抗 R8112 (P3V3S3_EN に名前変更) を通過し、電源レール PP3V3_S3 を有効にします。 PP3V3_S3 パワーレールの電圧は 3.3V です。
  • PM_SLP_S4_L 信号は抵抗 R8116 を通過し、電源レール PP1V8_S3 を作成するために P1V8S3_EN に名前変更されます。 PP1V8_S3 パワーレールの電圧は 1.8V です。
  • PM_SLP_S4_L 信号は、PP1V2_S3 電源レールを作成するために DDRREG_EN に名前変更された 20k オームの抵抗 R8116 を通過します。 PP1V2_S3 パワー レールは DDR3 メモリ チップへの電力供給に使用され、電圧は 1.2 V です。
  • PM_SLP_S4_L 信号は 100 オームの抵抗 R8117 を通過し、USB ポート電源 VBUS を有効にするために USB_PWR_EN に名前変更されます。 USB ポートの電源レールの VBUS 電圧は 5V です。
  • PM_SLP_S4_L 制御信号は、タッチパッドと Bluetooth デバイスを有効にするためにも使用されます。

    • 注:これらの S3 電源レールは同時に作成されません。 RC 遅延回路は、遅延時間、つまりタイミングを制御するために使用されます。抵抗とコンデンサの値を変更することで、希望通りの遅延時間を得ることができます。

    Apple ロジックボード S0 電源レールの作成

    <オル>

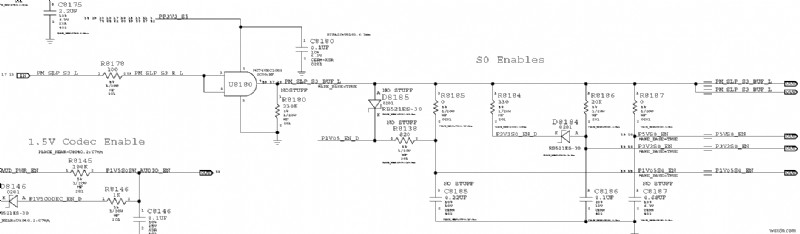

  • その後、U0500 CPU/PCH は PM_SLP_S3_L 信号を出力して、Mac ロジックボードの電源状態を S3 から S0 状態 (電源オン) に変換します。
  • PM_SLP_S3_L 制御信号は、P5VS0_EN に名前変更された抵抗 R8187 を通過して、PP5V_S0 電源レールを作成します。 PP5V_S0 パワーレールの電圧は 5V です。
  • PM_SLP_S3_L 制御信号は 20k オームの抵抗 R8186 (P3V3S0_EN に名前変更) を通過し、PP3V3_S0 パワー レールを作成します。 PP3V3_S0 パワーレールの電圧は 3.3V です。
  • PM_SLP_S3_L 制御信号は、P1V05S0_EN に名前変更された抵抗 R8185 を通過して、PP1V05_S0 パワー レールを作成します。 PP1V05_S0 パワーレールの電圧は 1.05V です。この電源レールは、Intel CPU/PCH とそのシステム バスによって使用されます。
  • PM_SLP_S3_L 制御信号は、PM_SLP_S3_BUF_L に名前変更された AND ロジック ゲート U8180 を通過します。 AND_logic ゲートは、PM_SLP_S3_L 制御信号の強度を高めるために使用されます。 PM_SLP_S3_BUF_L 制御信号の電圧は 3.3V です。

    • MacBook ロジックボードのパワーレールの説明:ALL_SYS_PWRGD と S3 状態

    <オル>
  • PM_SLP_S3_BUF_L 制御信号は、PP1V5_S0 パワー レールを作成する U7870 スイッチに送られます。 PP1V5_S0 パワーレールの電圧は 1.5V です。
  • 3.3V PM_SLP_S3_BUF_L 制御信号は、10K オームの抵抗 R8167 を介して ALL_SYS_PWRGD 制御信号をポーリングする電源レールとしても使用されます。これが、PM_SLP_S3_L の弱いバージョンではなく、PM_SLP_S3_BUF_L の強力なバージョンが必要な理由です。

    • 注:これらの S0 電源レールは同時に作成されません。タイミングは、PM_SLP_S3_L 制御信号と関連する RC 遅延回路によって決定されます。

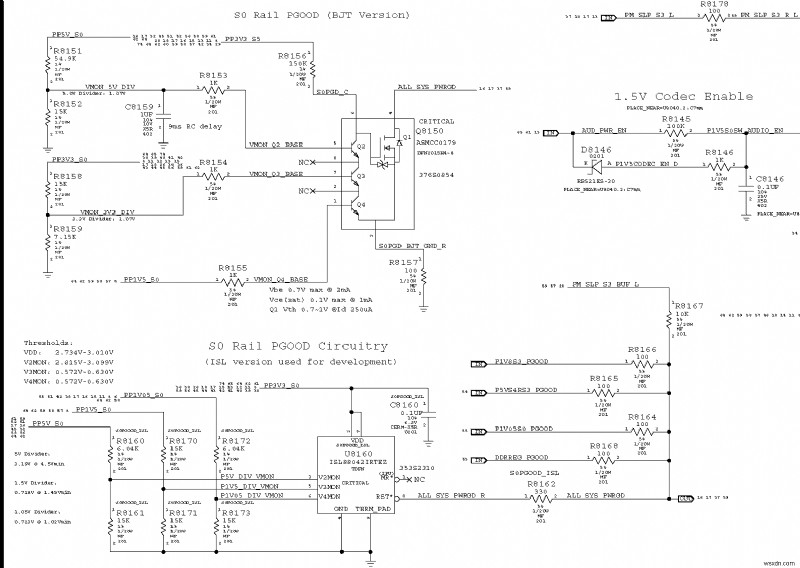

    ALL_SYS_PWRGD 信号の重要性

    Apple は、作成されるすべての電源レールが安定しており、使用に適している (GD は Good の略) ことを確認するための複雑な検証メカニズムを開発しました。すべての電源レールが正常であれば、有効な ALL_SYS_PWRGD 信号が生成されます。 ALL_SYS_PWRGD の電圧は 3.3V です。

    有効な ALL_SYS_PWRGD 信号は、次の電源レールをチェックします:PP1V8_S3、PP5V_S3、PP1V2_S3、PP1V05_S0、PP5V_S0、PP3V3_S0、PP1V5_S0。これらの S3 または S0 ステートの電源レールが誤動作すると、ALL_SYS_PWRGD 信号がポーリングダウンされ、Apple コンピュータの通常の電源投入プロセスが終了します。

    MacBook ロジックボードのパワーレールの説明:ALL_SYS_PWRGD と S3 状態

    ALL_SYS_PWRGD 信号は SMC に報告されます。 SMC はこの信号を処理し、最後の電源レール、つまり CPU/PCH Vcore 電源レールを作成する準備をします。
