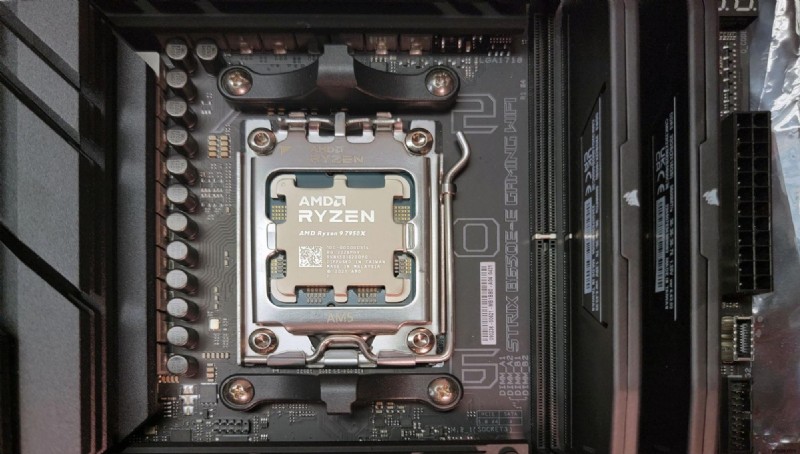

安全で簡単な CPU の取り付け:プロフェッショナル ガイド

(画像クレジット:Tom's Hardware)

システムの CPU またはプロセッサは、ゲームをスムーズに実行し、生産性タスクを簡単に実行できるほど強力である可能性がありますが、注意していないと、何をしているのかを理解していないと、CPU またはプロセッサ (およびマザーボード上の CPU ソケット) は驚くほど簡単に損傷してしまいます。

したがって、初めて PC を構築する場合でも、既存のシステムをアップグレードする場合でも、最近のソケットの変更に戸惑っている DIY のベテランでも、プロセッサーを慎重に取り扱い、CPU をマザーボードのソケットに正しく取り付けることが重要です。 CPU がソケットに正しく取り付けられていない場合、CPU が正しく取り付けられていない状態でシステムの電源を入れると、CPU、マザーボード、さらには他のコンポーネントが損傷する可能性があります。

良いニュースは、一般的な忍耐とケアのほかに、覚えておくべき重要なステップが 2 つだけあるということです。 CPU を簡単に正常に取り付けるには、以下の手順に従ってください。

ピンには注意してください!

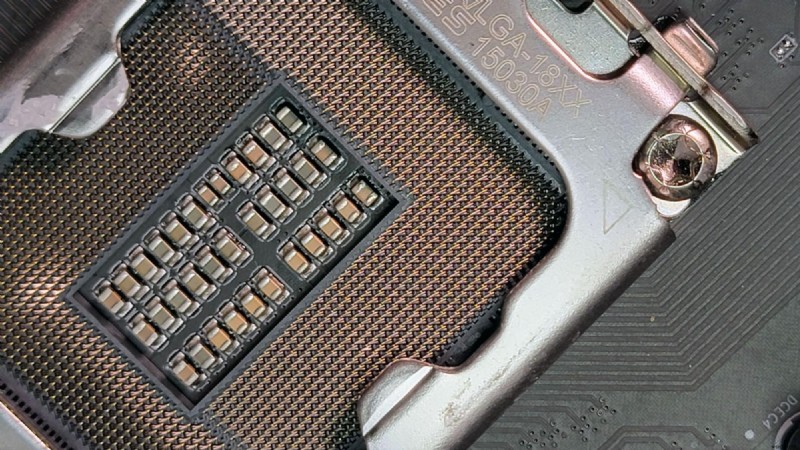

インテルの LGA 1700 ソケット (画像クレジット:Tom's Hardware)

古い AMD AM4 プロセッサは、チップの底部に数百の小さなピンを備えたピン グリッド アレイ (PGA) を使用しています。新しい AM5 CPU とインテルのすべてのコンシューマ CPU はランド グリッド アレイ (LGA) タイプで、CPU の底部にパッドがあり、ソケットにピンがあります。どちらを使用する場合でも、CPU やソケットを落としたりぶつけたりしてピンを曲げないように注意する必要があります。

曲がったピンは、特にエッジ付近に 1 つまたは 2 つ以上ある場合、回復が非常に困難になることがあります。これらのピンとパッドは、CPU とマザーボードが接続してデータと電力を交換する場所であるため、ピンが 1 本でも壊れたり曲がったりすると、システムが起動できなくなったり、USB などの重要な機能が無効になったりする可能性があります。 CPU を取り付ける準備が整うまで、CPU をプラスチックまたは段ボールのトレイに入れておきます。落とさないでください!

記事は下に続きます

マザーボードを準備する

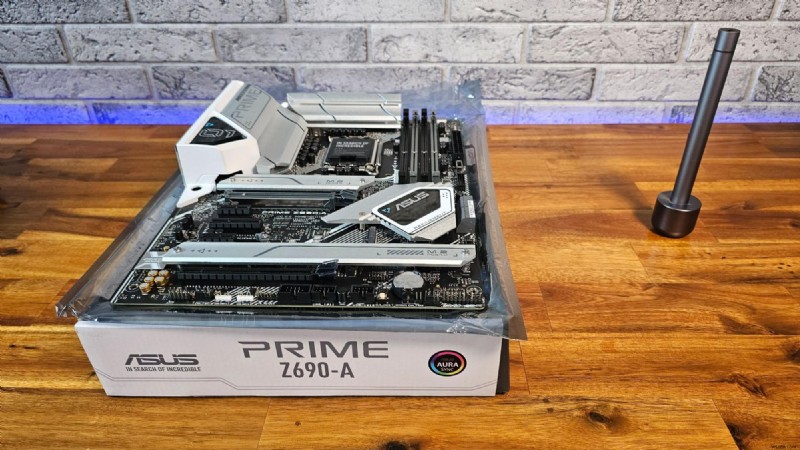

CPU の取り付けプロセスを開始する良い方法は、マザーボードを箱の上に置くことです。 (画像クレジット:Tom's Hardware)

マザーボードがケースにねじ込まれるまで待ってから CPU を取り付けることもできますが、通常はマザーボードをケースの外側に置いたまま行う方が簡単で安全です。ただし、既存のデスクトップの CPU をアップグレードする場合、これは最も簡単なオプションではありません。

新しい PC を組み立てる場合は、まずボードを、入っていた静電気防止袋の上やマザーボード ボックスの上に置き、ボードの底面とテーブルや机を相互に保護します。

ソケットを開きます

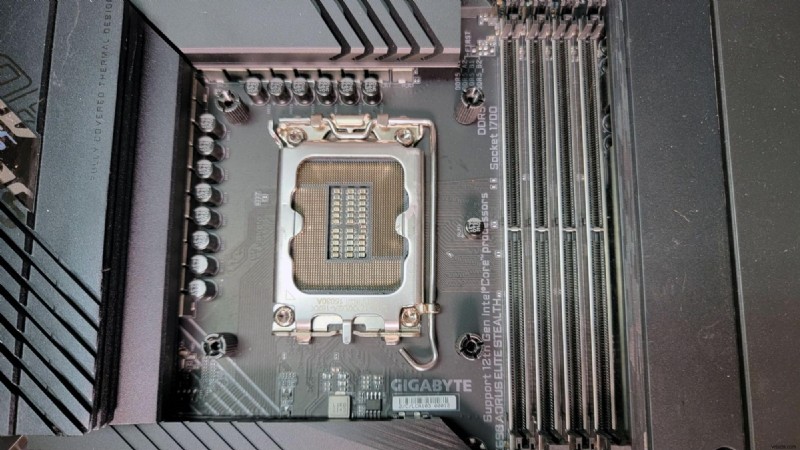

インテルの LGA 1700 ソケットが閉鎖されました (画像クレジット:Tom's Hardware)

次に、ソケットを開く必要があります。最新の Intel および AMD プラットフォームの場合、右側にある金属レバーを押し下げ、ソケットから少し遠ざけることでこれを行います。レバーを金属片の下から押し下げて外し、バーをゆっくりと上まで持ち上げてソケットから離す必要があります。古い AMD AM4 マザーボードでは、バーが小さく、プラスチックのクリップで押さえられており、抵抗が小さくなっています。しかし、バーを持ち上げるプロセスも同様です。

Intel および現行の AMD ボードでは、金属バーを持ち上げたのと同じ方法で、ソケットの反対側の銀色の金属製 CPU 保持プレートを持ち上げてソケットから外す必要があります。マザーボードが新品の場合は、保持プレートの中央にソケットを保護するように設計されたプラスチック片があるはずであることに注意してください。ここでこれを取り出すこともできますが、実際に CPU を取り付けるまではそのままにしておくことができます。CPU によって強制的に取り外されることになります。ソケット ピンを保護することが重要であるため、後日マザーボードを保管、販売、または譲渡する可能性がある場合は、この保護カバーを掛けておいてください。

(画像クレジット:Tom's Hardware)

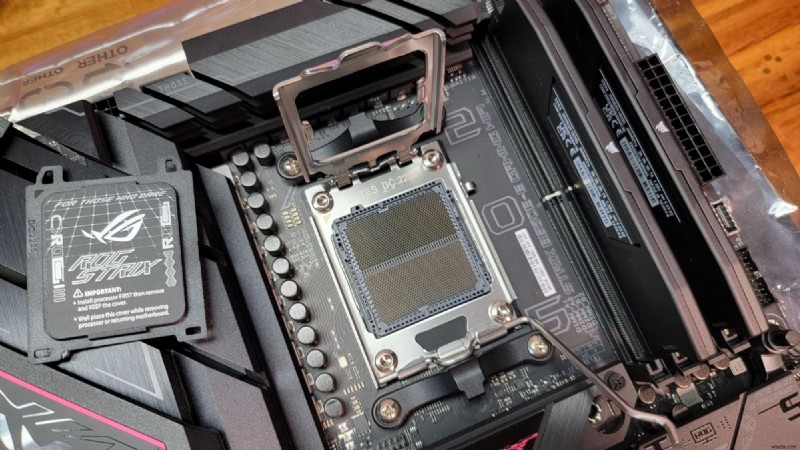

AMD の AM5 ソケットが完全に開いている

保持プレートとバーは垂直を超えているはずです。これにより、CPU を新しい位置に配置する次のステップのためにソケットを開いたままにすることができます。

三角形の矢印を並べます

(画像クレジット:Tom's Hardware)

コンポーネントを破壊したくない場合を除き、このビットを台無しにしないでください。 CPU をつかむ前に、ソケットまたは保持プレートの角の 1 つに小さな三角形/矢印を確認してください。通常、左上 (下の画像、AMD) または左下 (Intel) にあります。ソケットの矢印インジケーターを見つけたら、CPU の角の 1 つに一致する矢印があるかどうかを確認します。

Tom's Hardware の最高のニュースと詳細なレビューを受信箱に直接お届けします。

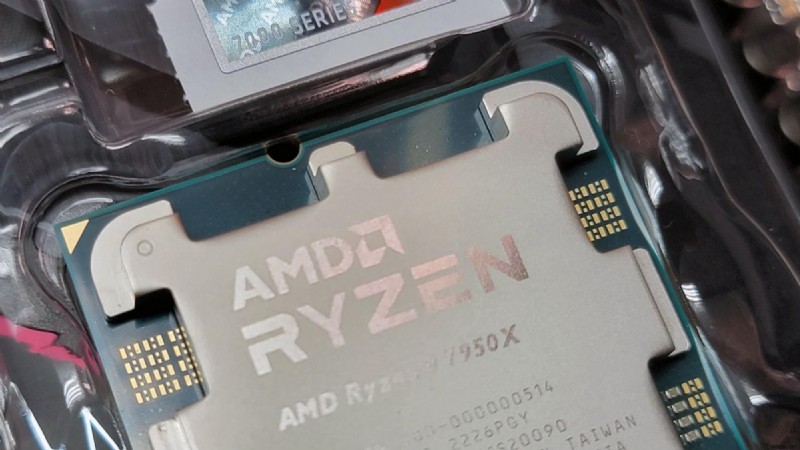

CPU の三角形の矢印 (上記の AMD CPU の画像を参照) が、CPU ソケットまたは保持プレートの同じ矢印と同じ隅に揃っていることを確認する必要があります。これらの矢印の位置がずれた状態で CPU を固定すると、マザーボード、おそらく CPU、そしてこのように取り付けられた CPU でシステムの電源を入れると他のコンポーネントが損傷する可能性があります。

CPU をソケットにそっと置きます

(画像クレジット:Tom's Hardware)

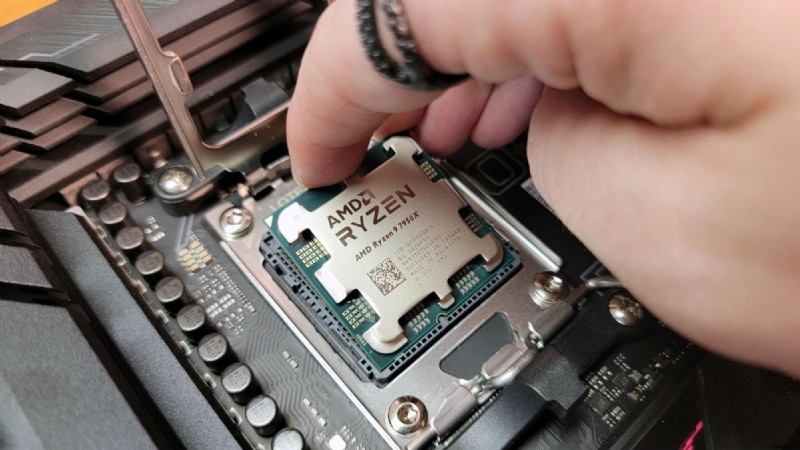

AMD の Ryzen 9 7950X が AM5 ソケットに差し込まれます

矢印の位置がわかったので、次は CPU をソケットに差し込みます。 CPU の下端とソケットの下端を合わせて、チップをソケットの中央にそっと置きます。上の画像のように、CPU の矢印がソケットまたは保持ブラケットの矢印と一致していることを最後にもう一度確認してください。次に、CPU の上端をゆっくりとソケットに押し込みます。

(画像クレジット:Tom's Hardware)

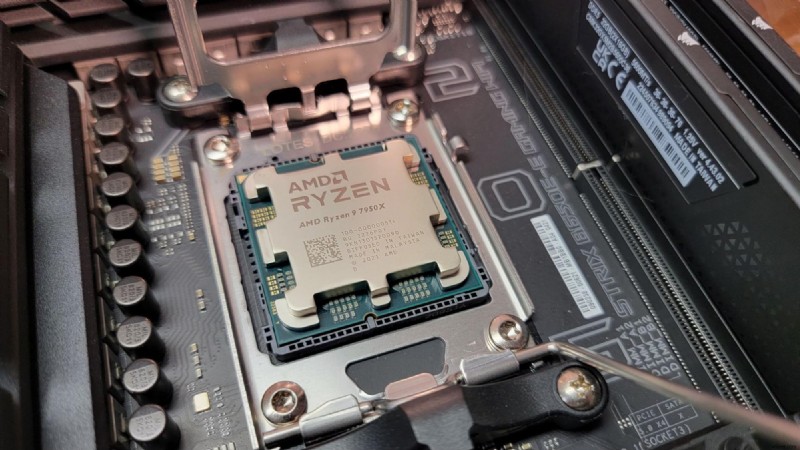

CPU がソケットの上に正しく設置されていれば、何も歪んで見えるはずはありません

最新の CPU では、チップはカチッと音を立てて所定の位置に固定されません。ソケット自体の端にあるプラスチックのフレーム内に完全に収まっていることを確認するだけです。どこかが曲がっているように見えたり、一方の端や角が他の部分よりも突出している場合は、CPU が正しく取り付けられていません。その場合は、CPU をそっと持ち上げて、すべてが真っ直ぐに見え、CPU がソケットの中央に完全に配置されるまで、ソケットに再度取り付けます。

CPU をソケットにロックする

チップを適切な場所に配置したら、上記の手順をいくつか逆に実行します。ただし、その前に、CPU とソケットの矢印が揃っているかどうかを最後に確認してください。そうしないと、高価なハードウェアを破壊してしまうことになるからです。

最後のチェックが完了したら、金属製の保持ブラケットを CPU の上に下げて戻します。

(画像クレジット:Tom's Hardware)

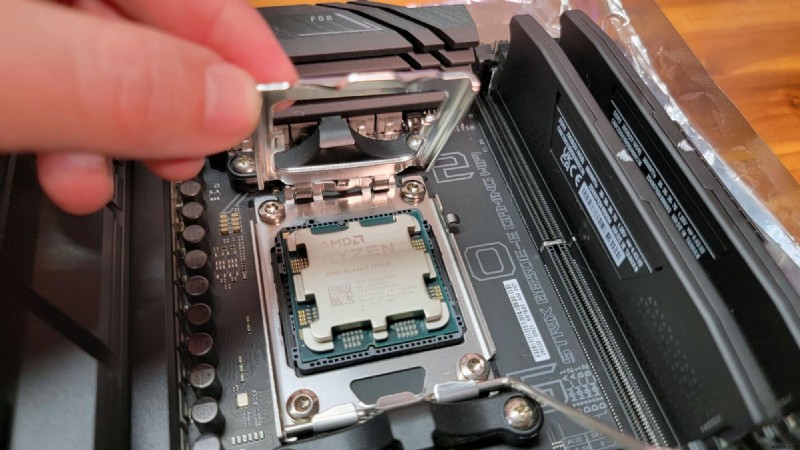

保持ブラケットを所定の位置にロックするアームを下げる前に、まず保持ブラケットを元に戻します。

次に、金属レバー/保持バーを再び下げます。これをゆっくりと行い、保持ブラケットから突き出ている金属リップがバーの先頭の盛り上がった部分の下、ソケットの底部または上部 (Intel ボードか AMD ボードかによって異なります) にあることを確認します。

(画像クレジット:Tom's Hardware)

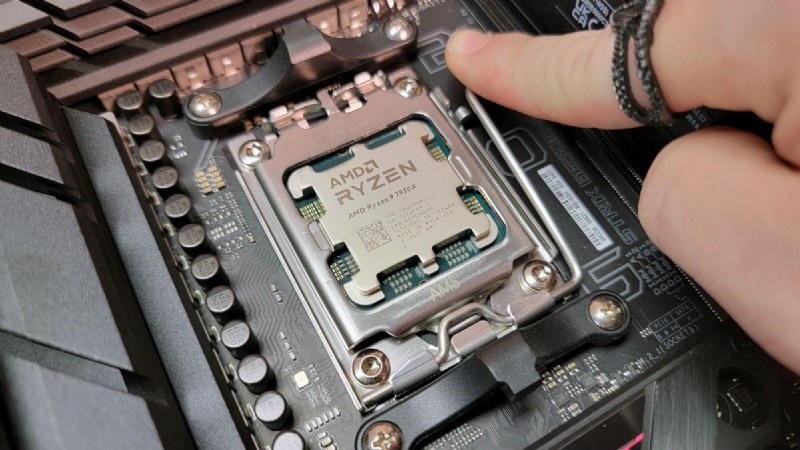

バーを所定の位置に保持している金属クリップの下に戻すには、しっかりと押す必要があります。

バーをゆっくりと押し戻すと、特に Intel マザーボード/CPU の場合、抵抗が増加することに気づくでしょう。すべてのパッドをすべてのピンに押し付けて保持するには圧力が必要なため、これは正常です。上記の手順を厳密に実行し、矢印を合わせて CPU がソケットの中央に装着されていることを確認していれば、心配する必要はありません。

保持レバー/バーをマザーボードと平行になるまでしっかりと押し下げ、保持レバー/バーをソケット上の金属部分の下に滑り込ませて固定します (上の画像の指の左側に表示)。

(画像クレジット:Tom's Hardware)

矢印の位置を合わせ、CPU をソケットに取り付け、保持プレートとバーを所定の位置に戻して所定の位置に固定すると、プロセッサーの取り付けプロセスは完了です。

おめでとうございます！これで CPU がソケットに取り付けられました。次に、サーマル ペーストと選択したクーラーを追加します。どちらについても、すぐに他のハウツーで説明します。または、

で完全なガイドをご覧ください。 PCの組み立て方

。
