ラズベリーパイを冷やす方法

Raspberry Piシングルボードコンピューターは、さまざまなアプリケーションに最適です。それはいじくり回すように設計されているので、ユーザーができることの1つは、Piをオーバークロックすることです。ただし、オーバークロックは過熱や修復不可能な損傷を引き起こす可能性があります。 Piはかなり熱く動作するように設計されています。ただし、Piから最高のパフォーマンスを引き出すためにオーバークロックしている場合は、問題が発生する可能性があります。幸い、Piに十分な冷却を追加することで、これを防ぐことができます。

冷却はどのように機能しますか？

電子機器は熱を発生します。この熱はそれらの電子機器の性能に悪影響を与える可能性があるため、それらを冷たく保つことが最も重要です。幸いなことに、これを達成するための手頃な方法がいくつかあります。 1つ目はヒートシンク付きです。

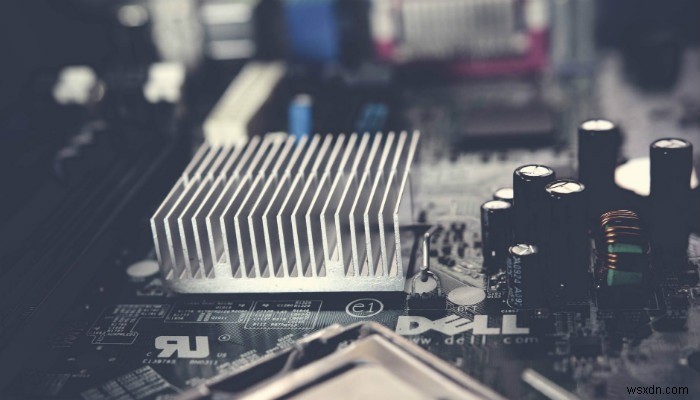

ヒートシンクは金属片であり、最も一般的には銅またはアルミニウムであり、ベースから垂直に伸びる多数のフィンを備えています。ヒートシンクは、熱を発生させる電気部品（この場合はCPU）に適用されます。熱はCPUから離れてヒートシンクのフィンに運ばれ、熱を空気中に放散させてCPUを冷却します。

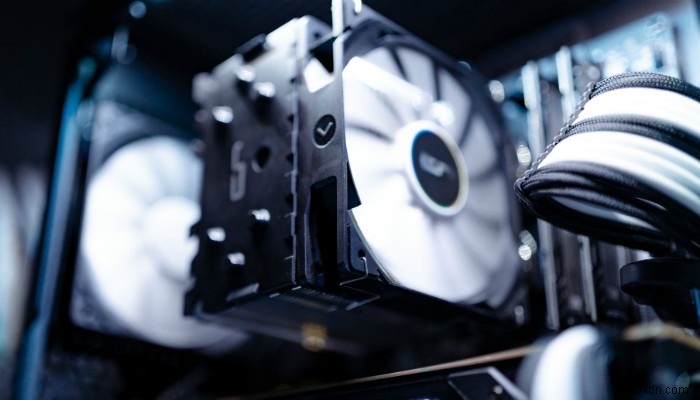

CPUを冷却する別の方法は、ファンを使用することです。ファンは、CPUやその他の発熱部品から熱を奪います。これにより、CPUの全体的な温度が下がり、パフォーマンスと安定性が向上します。

円周率が過熱するとどうなりますか？

明らかに、熱はコンピューターにとって悪いことです。高温に長時間さらされると、マザーボードやコンピュータの他のコンポーネントが損傷する可能性があります。 Raspberry Piを起動できない場合は、過度の熱が原因でCPU障害が発生している可能性があります。

そうは言っても、Raspberry Piシングルボードコンピューターは、摂氏約80度という非常に高温で動作するように設計されています。ただし、円周率を限界まで押し上げている場合は、このポイントをはるかに超えて温度が急上昇するのを見るのは珍しいことではありません。 Raspberry Piは、CPU速度を抑えて冷却することにより、損傷を防止しようとします。残念ながら、これによりパフォーマンスが低下します。簡単に言うと、最良のシナリオは、Piの実行速度が遅くなることです。最悪のシナリオでは、円周率を揚げます。

ヒートシンク

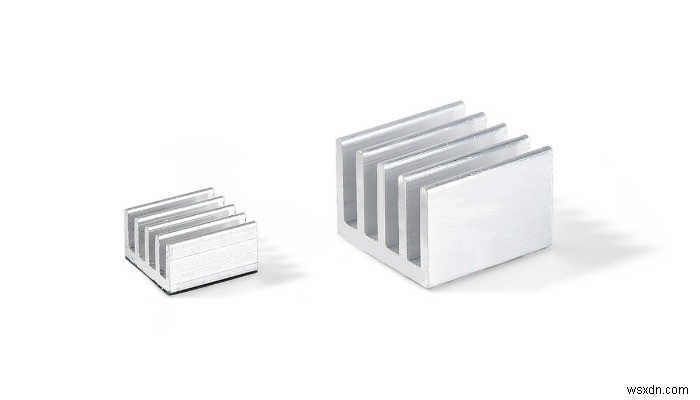

Raspberry Piのヒートシンクは非常に安価で、インストールが非常に簡単です。前述したように、最も一般的な2つのタイプはアルミニウムと銅です。どちらのタイプもPiで使用できます。ただし、銅はアルミニウムよりも熱伝導率が高いため、熱がより速く通過します。これは、銅製のヒートシンクは一般的にアルミニウム製のヒートシンクよりも熱の放散に優れていることを意味します。そうは言っても、銅はより高価な材料であり、一般的に製造がより困難です。これらの要因により、銅製のヒートシンクはアルミニウム製のヒートシンクよりも高価です。

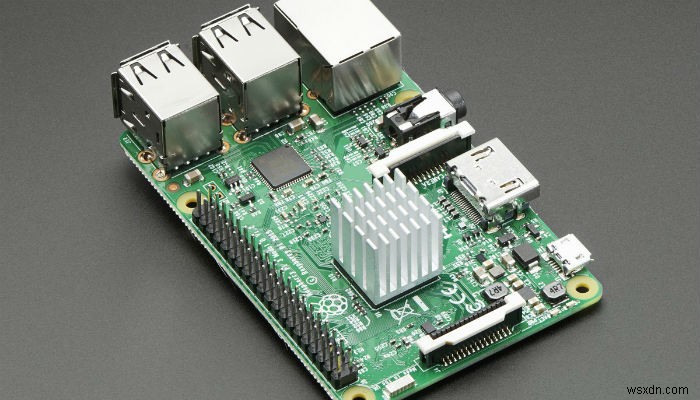

ヒートシンクを適用する場所

CPU、GPUなどはすべてSoC（システムオンチップ）に収容されているため、このコンポーネントは最も熱を発生するため、他のすべてのコンポーネントよりも冷却することに重点を置きます。メモリチップとイーサネット/USBコントローラにヒートシンクを追加することもできます。ただし、そうすると、パフォーマンスの向上はあまり見られません。そうは言っても、全体の温度がある程度下がる可能性があるので、間違いなく害はありません。

ヒートシンクの取り付けは非常に簡単です。 Raspberry Piで使用できるほとんどのヒートシンクには、底面にサーマルテープがあらかじめ貼られています。つまり、SoCを見つけて、その上にヒートシンクを置くだけです。サーマルテープは非常に便利ですが、代わりに少量のサーマルグリース/ペーストを使用することをお勧めします。これは、サーマルグリース/ペーストの方が導電性が高いためです。

ファン

Raspberry Piで最も一般的なファンは、30mmx30mmのコンピューターケースファンです。ただし、より大きな（およびより小さな）ファンを使用できます。最終的に使用するファンのサイズは、セットアップと使用するケースの種類によって大きく異なります。ファンが組み込まれているケースもあれば、公式のRaspberry Piケースのように、ファンを取り付けることができるように上部が取り外し可能なケースもあります。

新鮮な空気を取り入れたいのか、熱気を押し出したいのかは議論の余地があります。一般的なコンセンサスは、Piがケースのようなエンクロージャー内にある場合、ファンを取り付けて、ケースから空気を吸い上げるようにすることです。 Piが屋外にある場合は、どちらの方法でもファンを配置できます。どちらの方法を選択しても、空気が循環している限り、温度が大幅に低下するはずです。

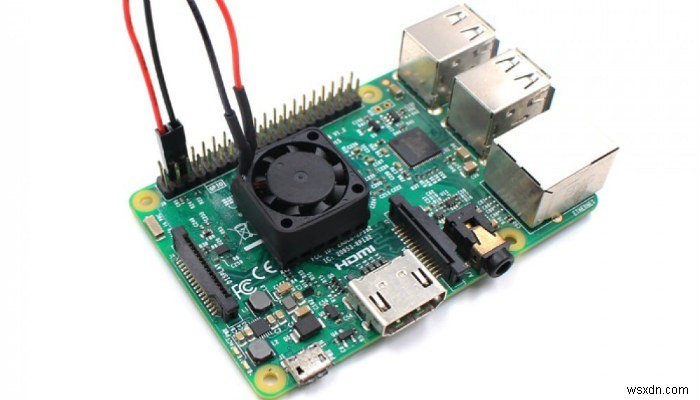

ファンの取り付け方法

ファンが異なれば、取り付け手順も異なります。ただし、ほとんどの場合、ナットとボルトを介して固定されます。ファンはGPIO（汎用入力/出力）ピンから電力を引き出します。ファンを回転させるには、GPIOピンの外側の列の外側から2番目のピンに赤いワイヤーを配置します。同じ列のGPIOピンの3番目のピンに黒いワイヤーを差し込むと、準備が整います。

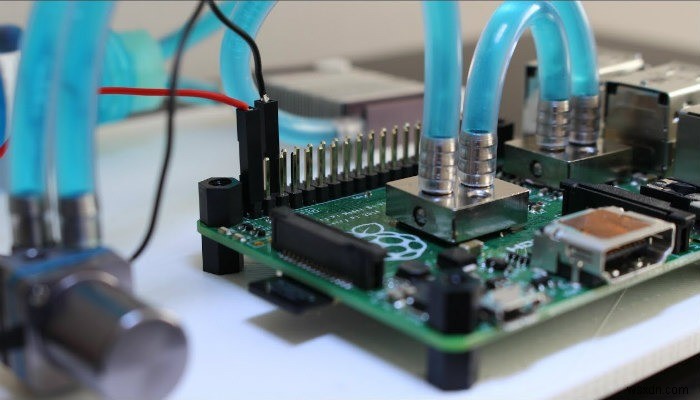

水冷

PCを作成したことがある場合は、おそらく水冷に精通しているでしょう。水は空気よりもはるかに熱を伝達するため、液体冷却はPCを冷却するための最良の方法です。多くの人にとって、ラズベリーパイを水冷するのはやり過ぎですが、必要だと思うならキットは存在します。注意点：水冷を選択する場合は、指示に正確に従うようにしてください！

適切な冷却方法を適用すると、Piをオーバークロックして、RetroPieの厄介なN64エミュレーターなどの集中的なアプリケーションを実行できます。 Goldeneye を取得したら、覚えておいてください。 稼働中、奇数ジョブは立ち入り禁止です。
