Matplotlibでエッジカラー付きの長方形を描画する方法

Matplotlibで長方形にエッジカラー（枠線の色）を設定して描画するには、以下の手順に従います。

• figure() メソッドを使用して、新しい図を作成するか、既存の図をアクティブにします。

• add_subplot() メソッドで、現在の図にサブプロット（Axes）を追加します。

• Rectangle() クラスを使用して長方形のインスタンスを作成し、edgecolor（枠線の色）と linewidth（枠線の太さ）を指定します。塗りつぶしの色は facecolor で設定できます。

• add_patch() メソッドを使って、作成した長方形をプロットに追加します。

• 長方形の中にテキストを配置したい場合は、text() メソッドを使用します。

• xlim() および ylim() メソッドで、x軸とy軸の表示範囲を調整します。

• show() メソッドを呼び出して、図を画面に表示します。

コード例

import matplotlib
from matplotlib import pyplot as plt, patches
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig = plt.figure()
ax = fig.add_subplot(111)
rect = matplotlib.patches.Rectangle((-1, -1), 3, 3, edgecolor='orange', facecolor="green", linewidth=5)
ax.add_patch(rect)
plt.text(0, 0.5, "Rectangle")
plt.xlim([-4, 4])
plt.ylim([-4, 4])
plt.show()

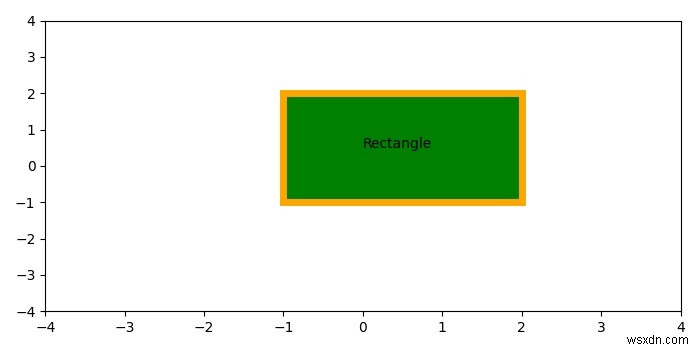

実行結果

このコードを実行すると、緑色の塗りつぶしにオレンジ色の太い枠線（エッジカラー）が付いた長方形が描画され、その中央に「Rectangle」というテキストが表示されます。

ポイント解説

• edgecolor：長方形の枠線の色を指定します。カラーコード（例：'#FF9900'）や色名（'orange'など）が使用可能です。

• linewidth：枠線の太さをポイント単位で指定します。値を大きくすると枠線が太くなります。

• facecolor：長方形内部の塗りつぶし色を指定します。'none' を指定すると透明になります。

• Rectangle((-1, -1), 3, 3)：左下隅の座標 (-1, -1) を起点として、幅3・高さ3の長方形を定義しています。
