Matplotlibでサブプロット間の水平方向の余白を調整する方法

Matplotlibのサブプロット間の水平方向の余白を操作するには、subplots_adjust()メソッドでwspace=1を指定します。なお、この方法ではtightレイアウトによる自動調整には頼らず、余白を直接制御できるのが特徴です。

サブプロットの余白を調整する手順

• 図のサイズを設定し、サブプロット間および周囲のパディングを調整します。
• NumPyを使用してxとyのデータポイントを作成します。
• 2行×2列の計4つのサブプロットを持つ図を作成します。
• wspace=1を指定して、サブプロット間の水平方向の余白を広げます。
• show()メソッドで図を表示します。

wspaceとhspaceの違い

wspaceはサブプロット間の幅方向（水平方向）のスペースを、hspaceは高さ方向（垂直方向）のスペースをそれぞれ制御します。これらの値は、サブプロットの平均的な幅・高さに対する比率として解釈され、数値が大きいほど余白が広がります。デフォルト値は0.2に設定されているため、wspace=1とするとかなり大きな間隔になります。

コード例

import numpy as np
import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

x = np.linspace(0, 2 * np.pi, 400)
y = np.sin(x ** 2)

fig, ((ax1, ax2), (ax3, ax4)) = plt.subplots(nrows=2, ncols=2)
fig.subplots_adjust(wspace=1)

plt.show()

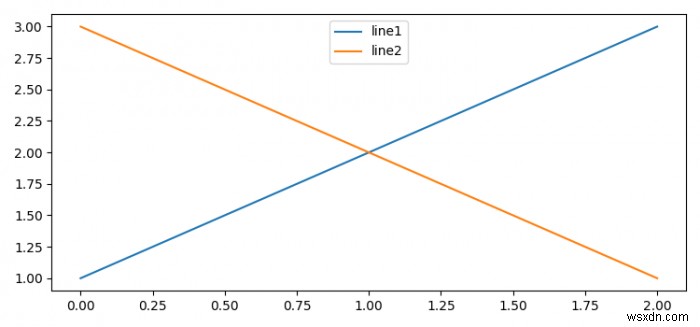

実行結果
