【Matplotlib】凡例で2つのマーカーに同じラベルを共有させる方法

Matplotlibでは、label引数に同じ文字列を指定することで、複数のプロット（マーカーや線）が凡例上で同じラベルを共有するようにできます。ここでは、sin波とcos波を同じラベル「y=f(x)」で凡例に表示する具体的な手順を紹介します。

実装手順

• 図のサイズを設定し、サブプロット間および周囲の余白を調整します。
• NumPyを使用して、xとyのデータポイントを作成します。
• plot()メソッドを使い、sin(x)とcos(x)をそれぞれ異なる線種でプロットします。
• loc=1（右上）を指定して凡例を配置します。
• show()メソッドで図を画面に表示します。

コード例

import numpy as np
import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
x = np.linspace(-5, 5, 100)

plt.plot(x, np.sin(x), ls="dotted", label='y=f(x)')
plt.plot(x, np.cos(x), ls="-", label='y=f(x)')
plt.legend(loc=1)

plt.show()

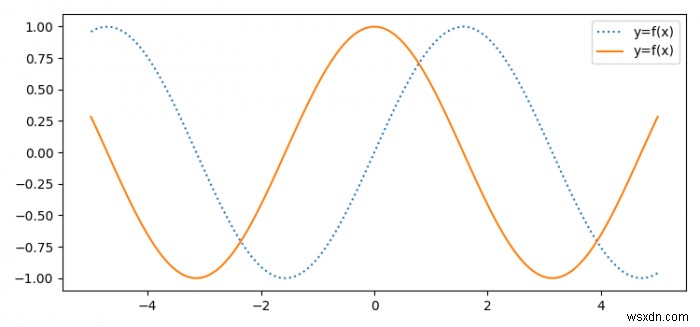

出力結果

このコードを実行すると、点線のsin波と実線のcos波が、どちらも「y=f(x)」という同一のラベルで凡例にまとめて表示されます。

注意点

技術的には上記の方法で簡単にラベルを共有できますが、実際のデータ可視化では推奨されません。凡例は各プロットの内容を識別するためのものであり、異なるプロットにはそれぞれ異なるマーカーやラベルを割り当てるのが基本です。同じラベルを共有させると、読み手がグラフの意味を正しく理解できなくなる恐れがあります。特別な理由がある場合のみ使用するようにしましょう。
