拡張実体関連（EER）モデルとは？基本概念を具体例付きでわかりやすく解説

拡張実体関連（EER）モデルの概要

EER（Enhanced Entity-Relationship：拡張実体関連）モデルは、従来のERモデルに拡張機能を取り入れた高レベルのデータモデルです。拡張ERDは、複雑なデータベースが抱える要件や構造上の複雑さを表現するための高水準モデルとして活用されます。

EERモデルは、基本的なERモデルの概念に加え、以下の要素を含んでいます。

• サブクラスとスーパークラス
• 特殊化（Specialization）と一般化（Generalization）
• カテゴリ（ユニオン型）
• 集約（Aggregation）

これらの概念を用いて、EERダイアグラムを作成します。

サブクラスとスーパークラス

スーパークラスとは、さらに下位のサブタイプへ分割できるエンティティのことです。

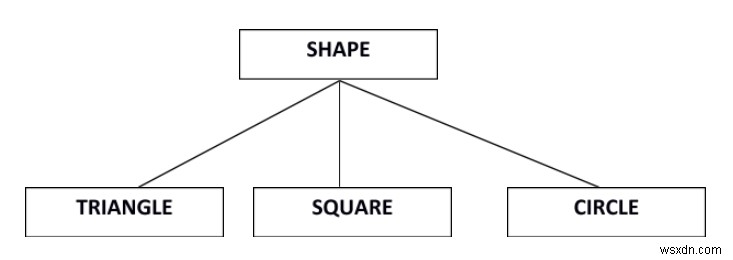

例：「図形（Shape）」というスーパークラスを考えてみましょう。

スーパークラス「Shape」には、「三角形」「正方形」「円」というサブグループが属しています。

サブクラスとは、独自の属性を持つエンティティのグループであり、スーパークラスから性質や属性を継承します。

特殊化と一般化

一般化（Generalization）

一般化とは、複数のエンティティに共通する属性や性質を抽出し、それらをまとめて上位のエンティティへ統合するプロセスです。

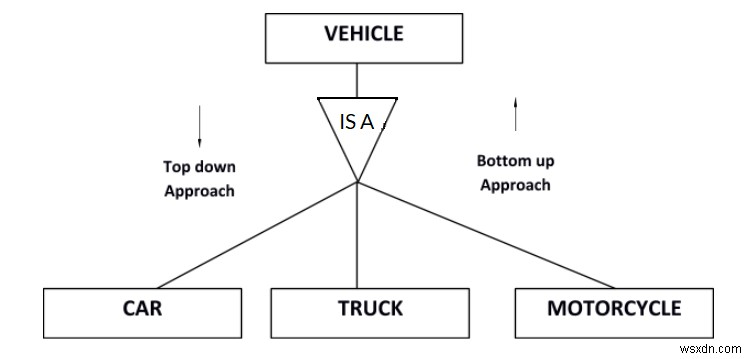

これはボトムアップ型のアプローチです。例えば、「車」「トラック」「バイク」という3つの下位エンティティがある場合、これらを共通の属性によって統合し、「乗り物」という1つのスーパークラスへ一般化することができます。

特殊化（Specialization）

特殊化とは、あるエンティティの中から、互いに異なる特性を共有する部分集合を識別していくプロセスです。トップダウン型のアプローチであり、1つの上位エンティティを、より詳細な下位エンティティへと分解していきます。

先ほどの例では、「Vehicle」エンティティは「Car」「Truck」「Motorcycle」へと特殊化できます。

カテゴリ（ユニオン型）

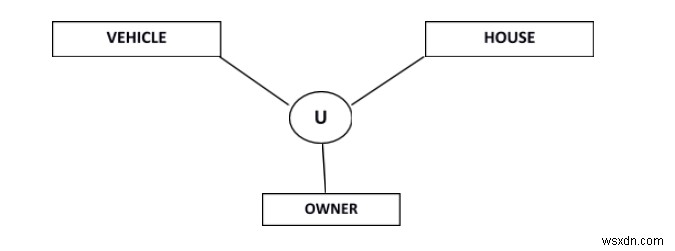

カテゴリとは、1つのサブクラス（またはスーパークラス）が、複数のスーパークラスと関係を持つ構造を指します。

例えば「Owner（所有者）」は、「Vehicle（乗り物）」と「House（家）」という2つのスーパークラスの部分集合として表現されます。

集約（Aggregation）

集約とは、全体オブジェクトとその構成要素との間の関係を表すものです。

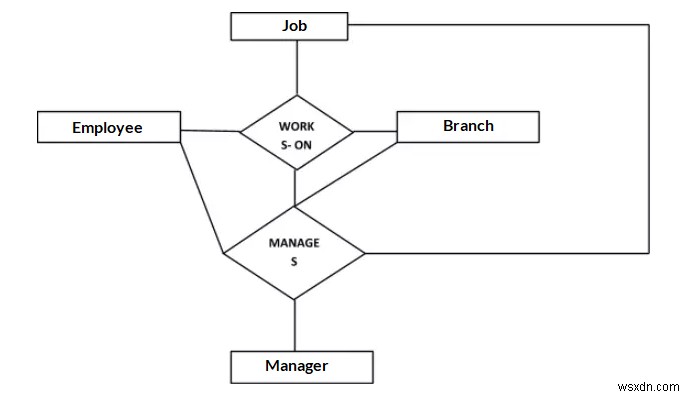

例えば、「Employee（従業員）」「Branch（支店）」「Manager（管理者）」の間に、三項関係「Works_On（作業担当）」が存在するとします。このような状況を最も適切にモデリングするには、集約を使用します。この場合、関係セット「Works_On」は、より高いレベルのエンティティセットとして扱われます。このようなエンティティセットは、他の通常のエンティティセットと同様に扱うことが可能で、「Works_On」と「Manager」の間に二項関係を作成することで、誰がどの作業を管理しているかを表現できます。
