クラシックの復活:486DX-2 マザーボードの CMOS バッテリー障害を修復する方法

この修理は、私の古き良き 486DX-2 メインボードに関するもので、長年にわたって内部リチウム電池がセットアップ設定のバックアップに失敗したため、RTC クロック チップが故障しました。そしてコンピュータは起動しなくなりました。その結果、起動をブロックする「CMOS Battery LOW」エラーが発生します。

なぜ古いながらも信頼できる 486 PC を今でも使用しているのかと疑問に思われるかもしれません。それは、外部の IC テスター、GAL-/Eprom-/PAL- およびユニバーサル プログラマーを使用しているためですが、これらは新しいボードでは動作しません。

その理由の 1 つは、すべての新しいメインボードの LPT ポートが変更され、変更された内部ポート アドレスを使用するようになり、LPT ポートが元のポート アドレスによって直接制御されなくなったためです。新しいボードは、ECP、EPP、双方向、またはその他の設定に設定するオプションがあるため変更されました。

したがって、私の古い LPT 制御デバイスはどれもそれらのメインボードでは動作しません。 2 番目の理由は、新しいボードが内部 ISA または VLB スロット カードをサポートしなくなったためです。また、Taskit Eprop Eprommer と ELV IC テスター ISA カードは、PCI またはそれ以降の拡張スロットでは動作しません。

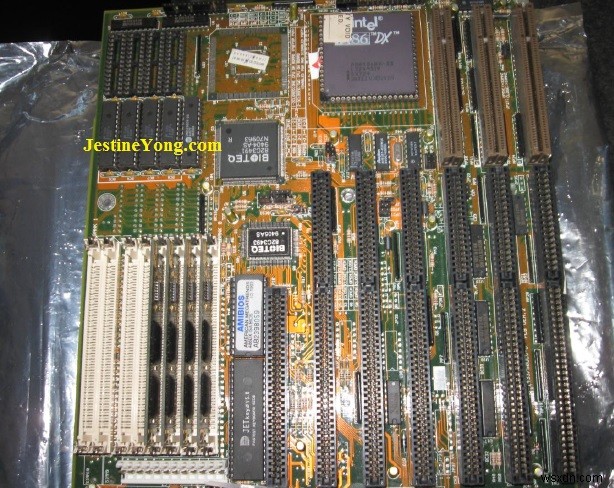

上は、486 DX-2 33MHz プロセッサーと追加のメインボード キャッシュ RAM メモリを備えた 4MB RAM を搭載した最初の MB1433 メインボードです。 VLB/8-16 ビット ISA 拡張スロット x 3、8-16 ビット ISA 拡張スロット x 3、8 ビット ISA 拡張スロット x 1。

内蔵リチウム電池を交換することで、24 ピン (すべてのピンが接続されているわけではありません!) のうち少なくとも 4 つの RTC チップ モジュールをすでに修復しているはずです。内蔵の 3V リチウムが最長 10 年以上経って完全に放電すると、PC は動作しなくなり、RTC の修理が必要になります。また、セットアップ時に「CMOS BATTERY LOW!」というエラー メッセージが表示されます。起動を続行しません。次の写真を表示します

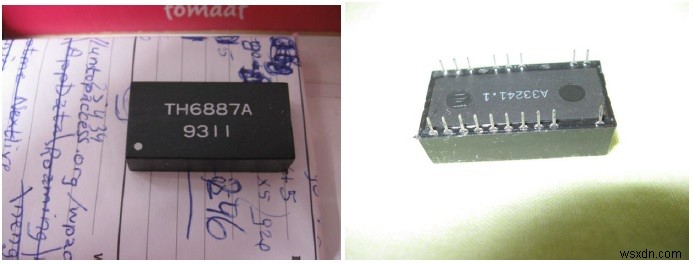

空になった TH6887A RTC チップの上部とはんだピンの図。この RTC チップは別の名前で同じ機能を持つものも存在します。そして、私はまだピン互換性のないRTCを持っていません。修復されたチップはすべて機能しました。

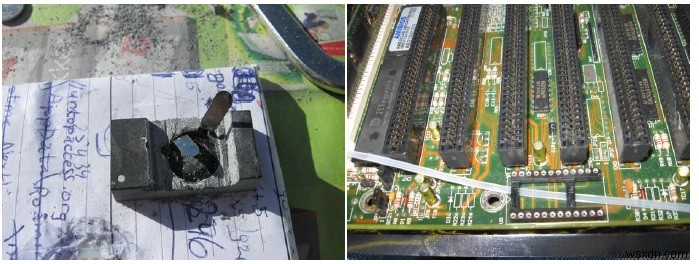

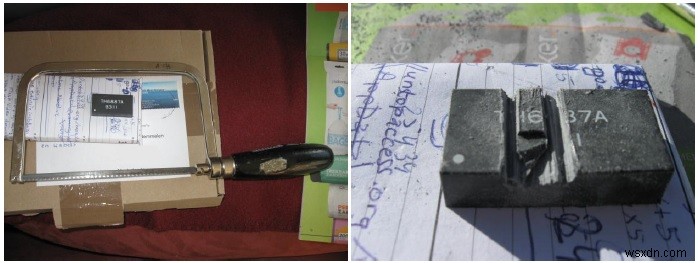

RTCを開けるのに使ったノコギリの下。まず、接点が汚れないように、紙で覆われた実験用ボードに RTC を置きました。これにより、RTC ピンが切断中に折れるのを防ぐことができます。

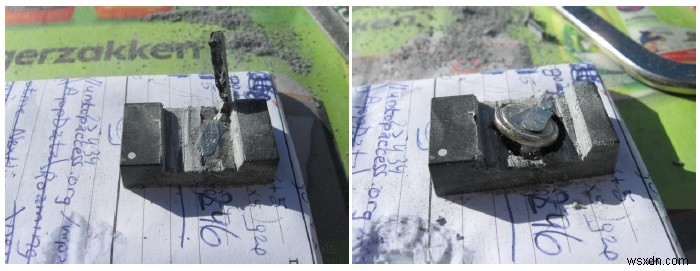

上の写真の右側は、内部の空になった 3V リチウム電池を今にも発見しようとしているところを示しています。下の写真は、RTC のピン 12 にも接続されている空のセルの – 極を示しています。不良モジュールを取り外した後、RTC モジュール用の高品質 (マシン) ソケットを配置しました。

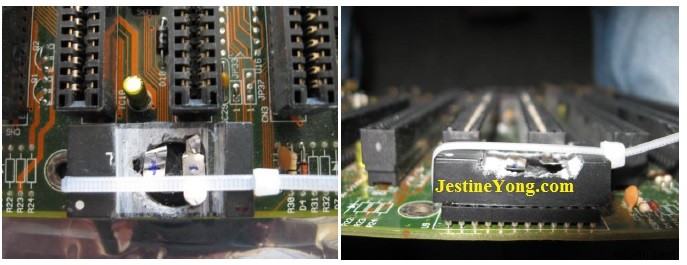

役に立たない 3V リチウム電池を取り外した後、それを 24 ピン ソケットに挿入し、緩むのを防ぐためにタイラップで結びました。緩むと PC が使用できなくなる可能性があります。

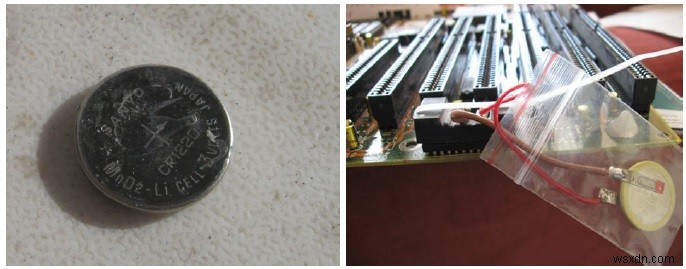

取り外された不良リチウムは小さな CR1220 セルでした。これをはるかに大きな 3V リチウム電池に置き換えますが、2 本のフレキシブル ワイヤに接続されています。このようにして、RTC チップの高さを意図した最大スペース内に保ち、チップが挿入された ISA スロット カードをブロックするのを防ぎます。次の写真は古い CR1220 セルを示しています。次の写真は、新しい大きなリチウム電池に取り付けた結果です。

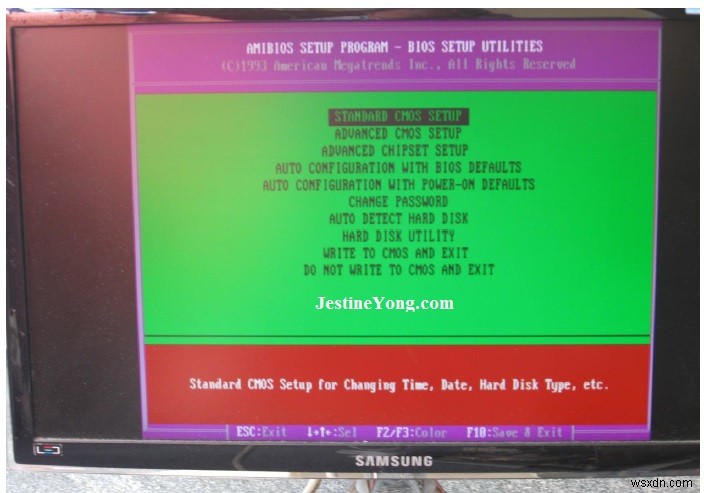

修復された RTC チップを搭載した 486DX-2 メインボードをテスト実行する時が来ました。次の写真では、固定したメインボードのセットアップ画面が再び動作しており、「CMOS BATTERY LOW」の表示は消えています。

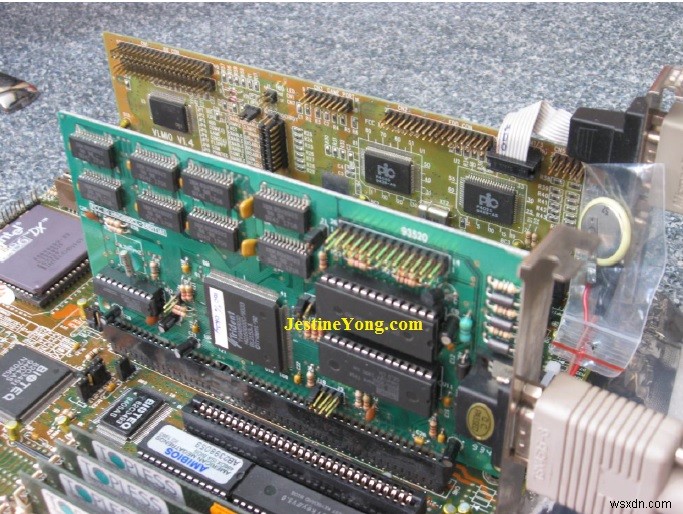

前の写真は、ISA VGA ビデオ カードと VLB/ISA 8 ～ 16 ビット I/O カードが挿入されたテスト中のメインボードを示しています。この RTC モジュールの修理後、私の古き良き 486DX-2 66MHz と他の 486DX-2 33MHz タイプ MB1433 も、過去 20 年以上動作していたように再び動作します。そしておそらく今後も何年も続くでしょう。

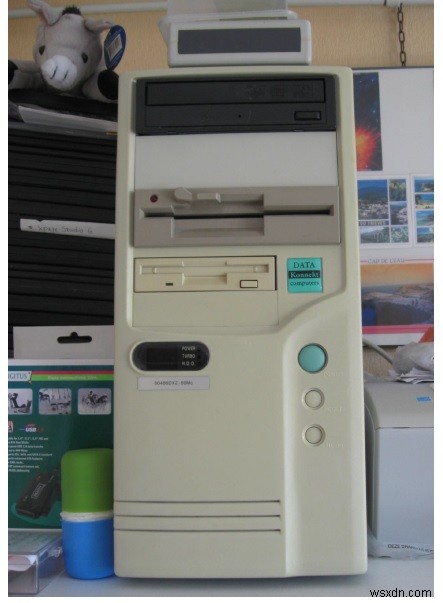

次の写真は MB1433 DX-2 66MHz コンピューターです。

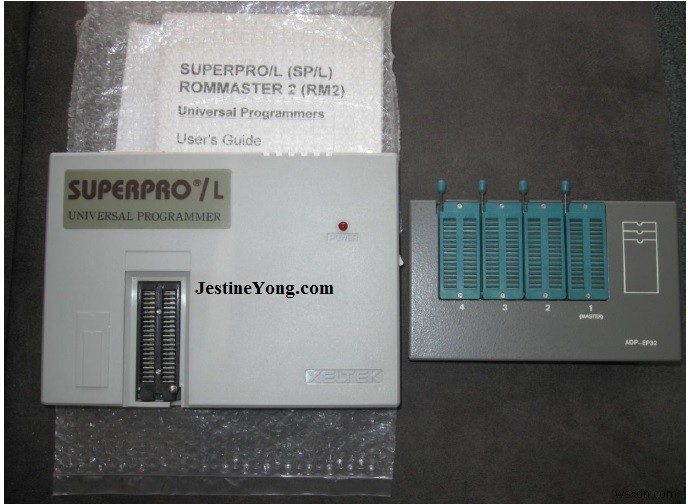

ここでは、信頼できる PC システムを良好な状態に保つ必要がある理由を説明します。安くはありませんが、約 20 年前の Xeltek Superpro L ユニバーサル プログラマーは、PC なしでは役に立ちません。

私の Superpro L またはショート SP/L は、PAL PLD チップを読み取ることができ、PAL-CE IC に書き込むこともできます。これは、今日のほとんどの汎用プログラマでは不可能です!

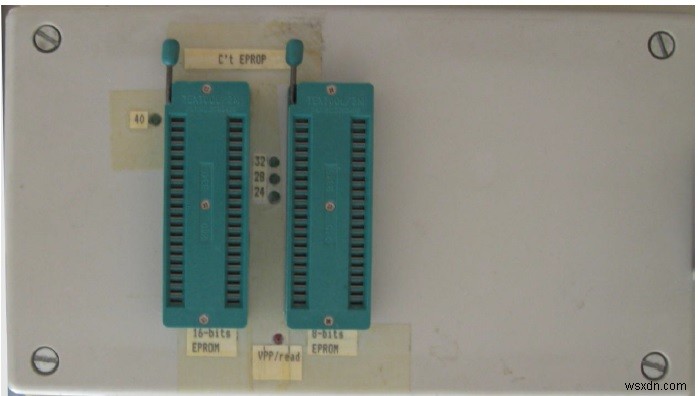

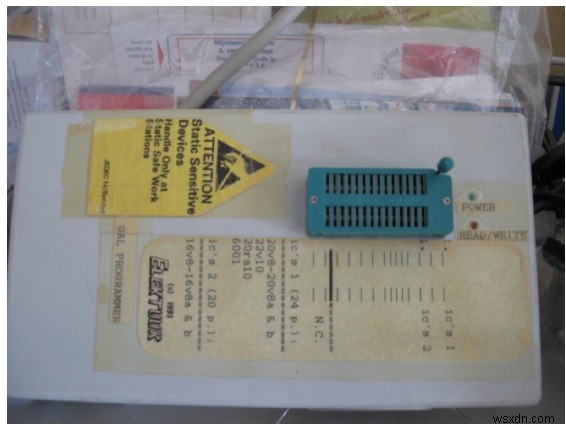

Xeltek SP/L は LPT ポートで動作します。また、上の写真にある完璧に動作している Elektor GAL プログラマー (1993 年) は、古き良き 486 PC の LPT ポートでのみ動作します。次の写真は私のタスクキット

(ドイツの C't マガジンに掲載) Eprop eprommer デバイス。独自の ISA コントローラ カードを使用するため、私の古き良き 486 コンピュータでのみ動作します。

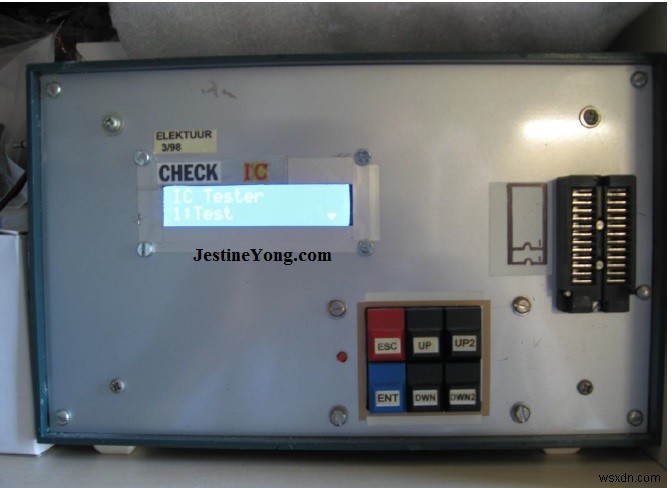

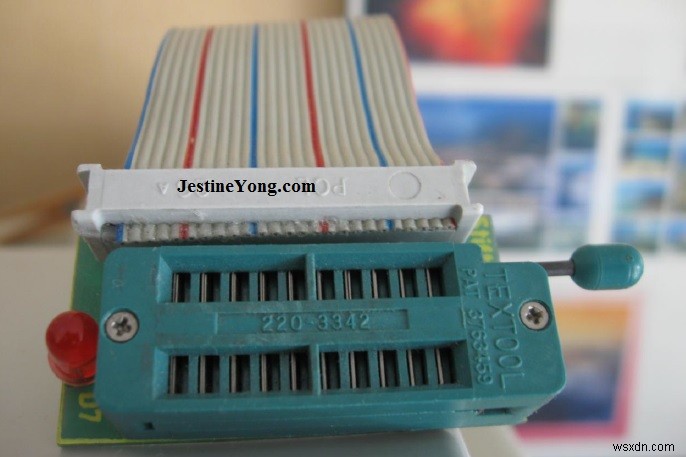

同じく ISA コントローラ カードを使用する ELV IC テスターの上。最大 20 ピンの TTL/CMOS IC をテストできます。ただし、既存のテスト アルゴリズムをプログラムしてそのライブラリに追加することもできます。

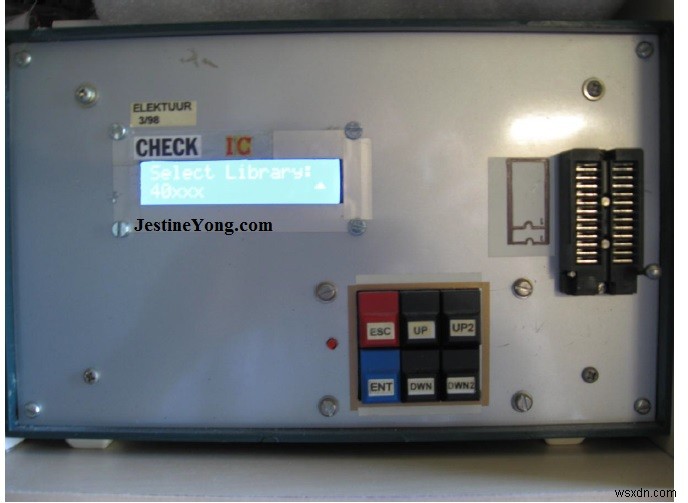

コンポーネント。私はスタンドアロンの Elektor IC テスター (3/'98) も持っていますが、TL866 ではできない特定の TTL/CMOS タイプもテストできるため、TL866 よりも優れている場合もあります。

近年、私は自分の機器にいくつかのテスターとデジタル メーターを追加しましたが、それらはすべて異なり、どれも完璧ではないため、組み合わせることでほぼ同じものになります。

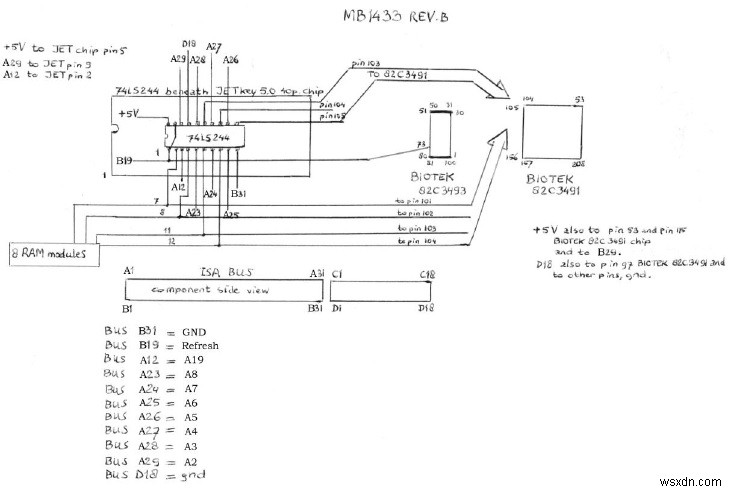

次の回路図は、すべてが動作したが 4 つの外部デバイスが動作しなかったため、メインボードに何らかの欠陥があると以前に推測した後に描いたものです。

ハードディスクをより大きなものに交換し、720KB FDD を 1.44MB に交換し、CD-ROM プレーヤーをより優れた DVD プレーヤーに交換した後、変更されたポート設定が間違っていた可能性があります。また、使用するプログラムの一部でのみ変更できます。とにかく、別の VLB I/O カードを挿入し、ポート設定を再度確認して変更した後、PC は再び動作しました。欠陥が見つかった場合は、次の回路図が役立つ可能性があります。その後、メインボードに問題は見つかりませんでしたが、JETkey 5.0 キーボード BIOS チップの下にある 74LS244 チップで測定して回路図を作成しました。

この MB1433 メインボードについては、インターネット上には何も見つかりません。少なくとも回路図やユーザーマニュアルは見つかりません。これらは今でも完璧に動作し、非常に高品質であったため、これはかなり注目に値します。したがって、この図式がこのギャップを埋めるのに貢献することを願っています。この記事で使用したメインボードのコントローラー チップは、BIOTEK の 100 ピン タイプ 82C3493 と 208 ピン 82C3491 でした。私が間違いを犯さなかったことを願っていますが、もし間違いを犯したとしても、いかなる間違いについても私に責任を負わせないでください。したがって、私の調査結果を再確認してください。

*ISA バスの A と回路図アドレス ラインの A を混同しないでください。それは意図したものではなく、避けることもできませんでした。

この記事が、古くて高価なデバイスの古いメインボードを引き続き稼働させておく必要がある人にとって役立つことを願っています。

アルバート・ファン・ベンメレン、オランダ、ヴェールト。
