マザーボードはどうやって電力を管理している？VRMの仕組みと重要性を徹底解説

はじめに

PCの各パーツは電気によって動作しますが、それぞれ必要とする消費電力は異なります。では、マザーボードはこの違いをどのように処理しているのでしょうか？答えはVRM（Voltage Regulator Module／電圧レギュレーターモジュール）です。VRMは適切な電力供給を制御する、マザーボードの中でも最も重要な部品の一つと言えます。

残念ながら、VRMはゲーマーや自作ビルド初心者に見過ごされがちな存在です。マザーボードには多数の電子部品が接続されており、VRMはCPUやグラフィックボードなど、あらゆるパーツに対して安定した電圧で正確な電力を供給する役割を担っています。

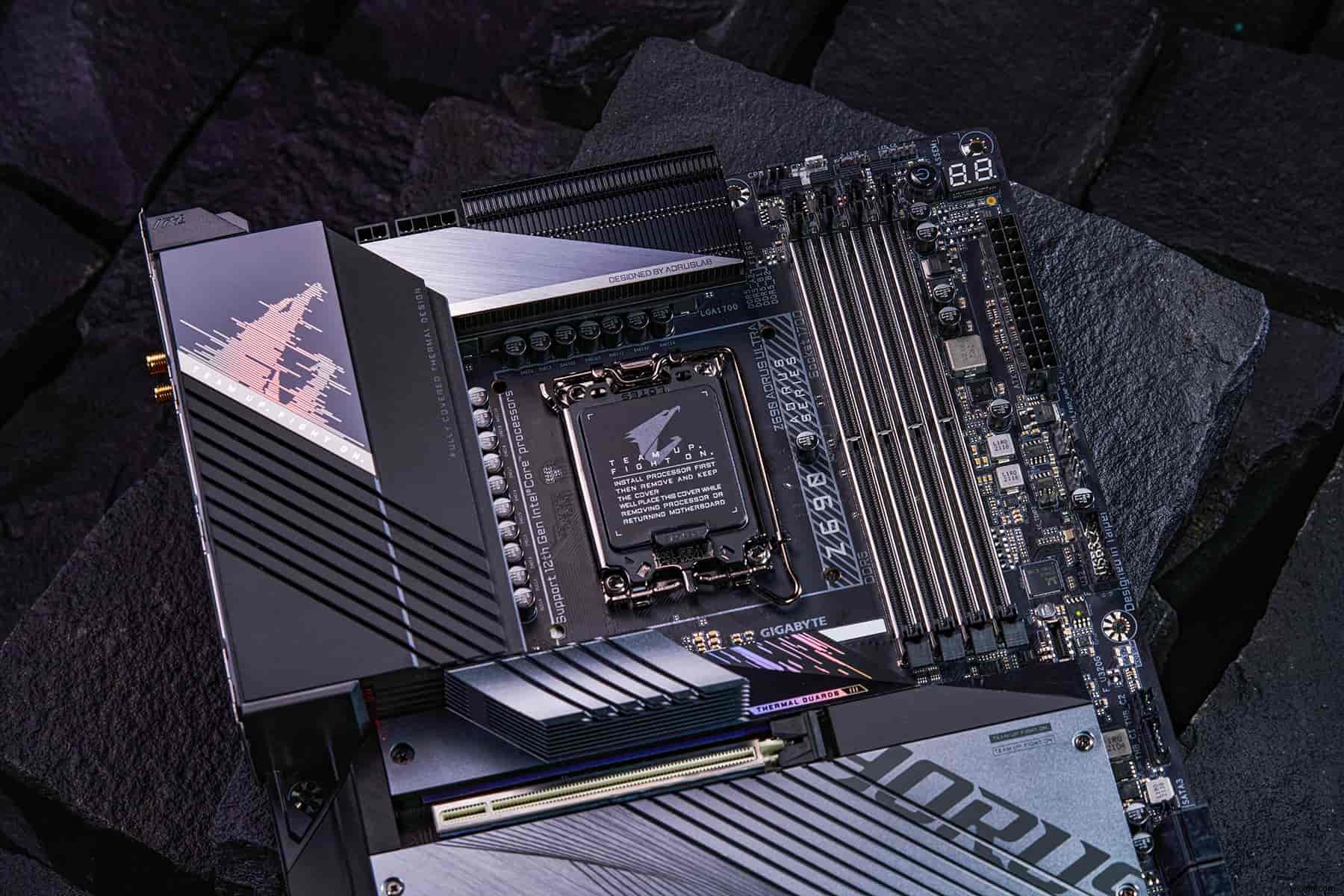

品質の低いVRMを搭載したマザーボードを使うと、パフォーマンス低下を招くだけでなく、ハードウェアの破損リスクも高まります。さらに、オーバークロックのポテンシャルが制限されたり、オーバークロック中に予期せぬシャットダウンが発生したりすることもあります。最大限のパフォーマンスを引き出したいなら、Z690 AORUS MASTERのように優れた電力供給能力を持つ高品質なマザーボードを選ぶことが重要です。

マザーボードのVRMとは？

VRM（電圧レギュレーターモジュール）は、電圧を制御し、必要なレベルまで降圧させるための回路です。すべてのマザーボードにはCPUソケット付近にこの回路が搭載されており、これが一般に「VRM」と呼ばれるものです。

VRMの主な目的は、各コンポーネントが使用できる電力を維持し、CPUやGPUが必要とする電力へと変換することです。VRMがなければ、どのパーツも正常に動作しません。

かつてVRMは独立した専用モジュールとして提供され、ユーザー自身がマザーボードに取り付ける必要がありました。しかし技術の進歩とともに、メーカーはVRMを小さな部品へと小型化することに成功しています。

6ピンや8ピンの補助電源コネクタを備えた最新のグラフィックボードは、非常に多くの電力を消費します。ところが、GPUにとってVRMがどれほど重要であるかを理解しているユーザーやゲーマーは実は少数派です。

また、マザーボードにはもう一つVRMが存在します。それはメモリ（RAM）用のVRMで、通常はメモリスロットの近くに配置されています。RAMの電圧や周波数をオーバークロックする際に、このVRMが活躍します。

VRMはどのように動作するのか？

前述の通り、VRMの役割はプロセッサーが必要とする電力へと変換することです。具体的には、PCの電源ユニットから供給される12Vの電力を、CPUが要求する電圧へと変換します。

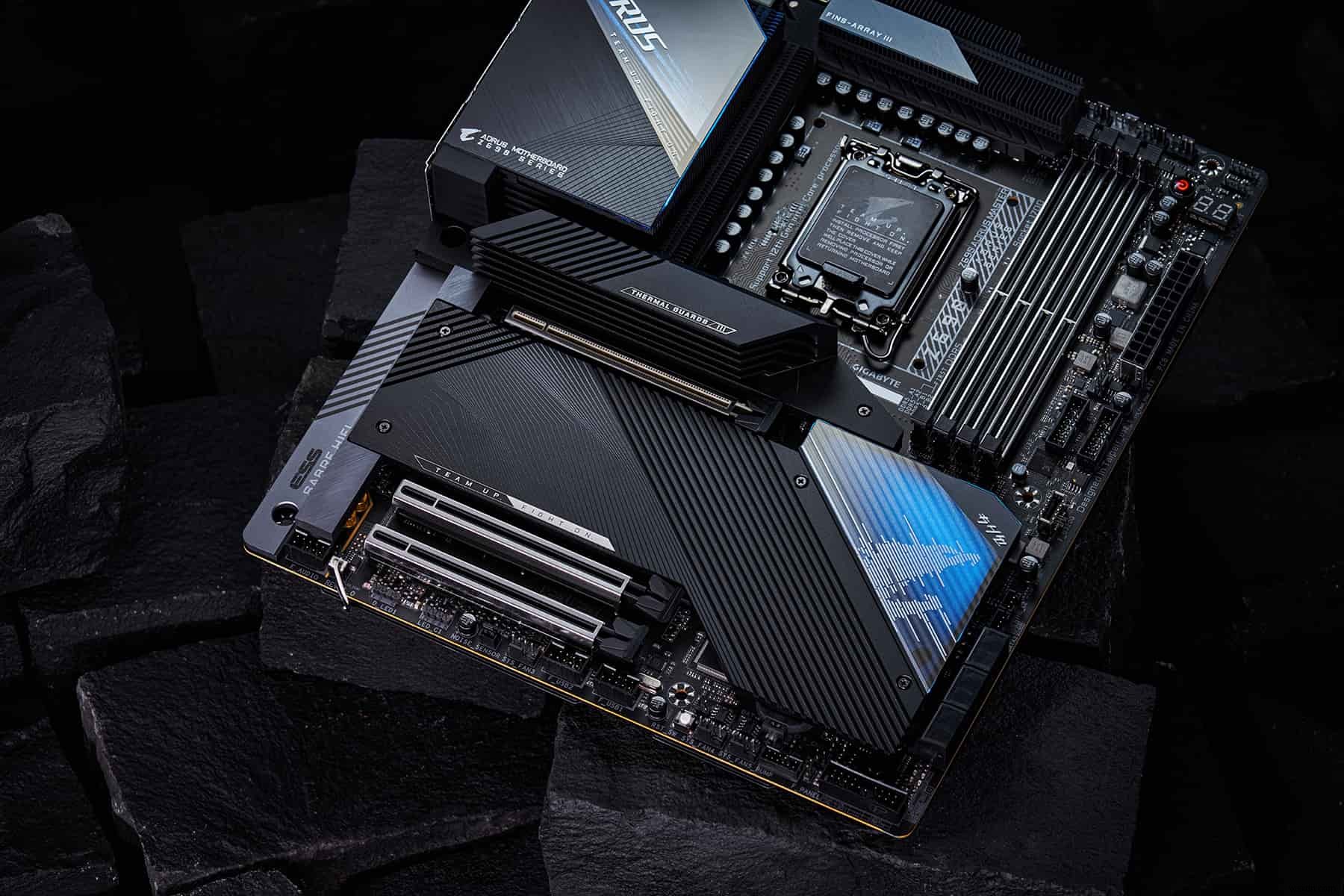

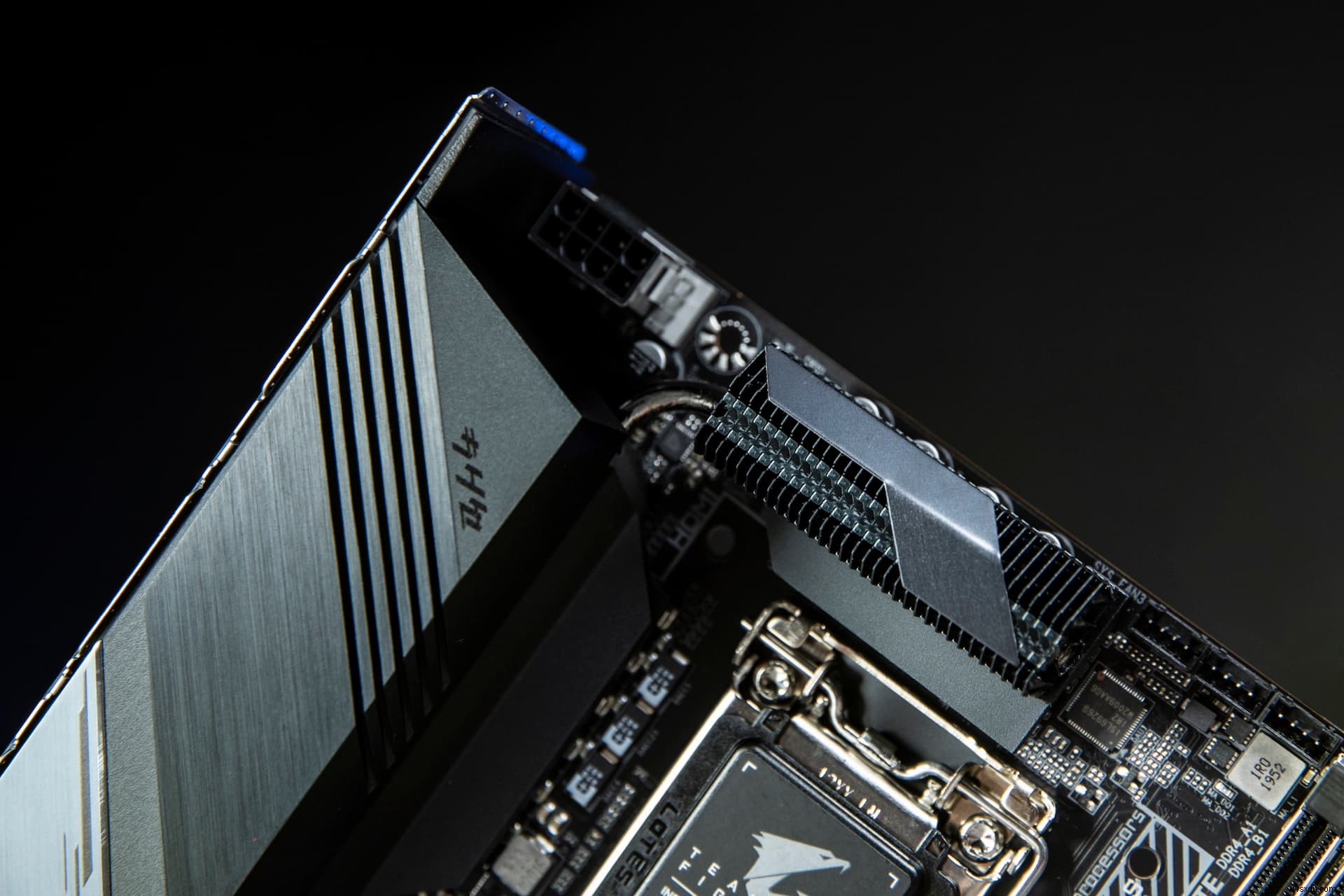

多くのマザーボードにはCPUソケット付近に4ピンの12V電源コネクタが備わっており、上位モデルでは4+4ピンコネクタを採用したものもあります。一方、プロセッサーが実際に使用する電圧はわずか1.1V〜1.3V程度です。

マザーボード上には小さな電子部品が無数に搭載されているため、電圧が高すぎるとショートを起こす危険があります。そのため、プロセッサーが要求する電力を正確に測定し、適切な電圧を供給することが不可欠なのです。

オーバークロックは、より高いパフォーマンスを求めるハードウェア愛好家やゲーマーの間で人気の手法ですが、交換予算に余裕がない場合、ハードウェアを損傷させてしまうのは深刻な問題です。

だからこそVRMは重要な役割を果たします。VRMは必要な電力量を自動的に判断し、マザーボードへ適切な電圧を供給するからです。VRMがなければ、誰も電圧を適切なレベルまで降圧してくれることはありません。

VRMを構成する主な部品

VRMはコンデンサー、インダクター（チョークコイル）、MOSFETで構成されています。さらに、電流の流れを制御するICチップ（PWMコントローラー）も搭載されています。以下で詳しく見ていきましょう。

すべてのVRMには複数の「電源フェーズ」が存在します。最も一般的な電源フェーズの構造は、トランジスタ2つとコンデンサー・チョークコイルの組み合わせです。近年のマザーボードでは、チョークコイルは黒やグレーのケースに収められていることが多く、コンデンサーはどの回路板でもおなじみの外観をしています。

中には中央に小さな色付きの印があるものもあり、小型コンデンサーと似た外見の場合もあります。ただし、コンデンサーは一般的にチョークコイルの近くに並ぶ小さな円筒形の部品として識別できます。

なぜVRMの冷却が重要なのか？

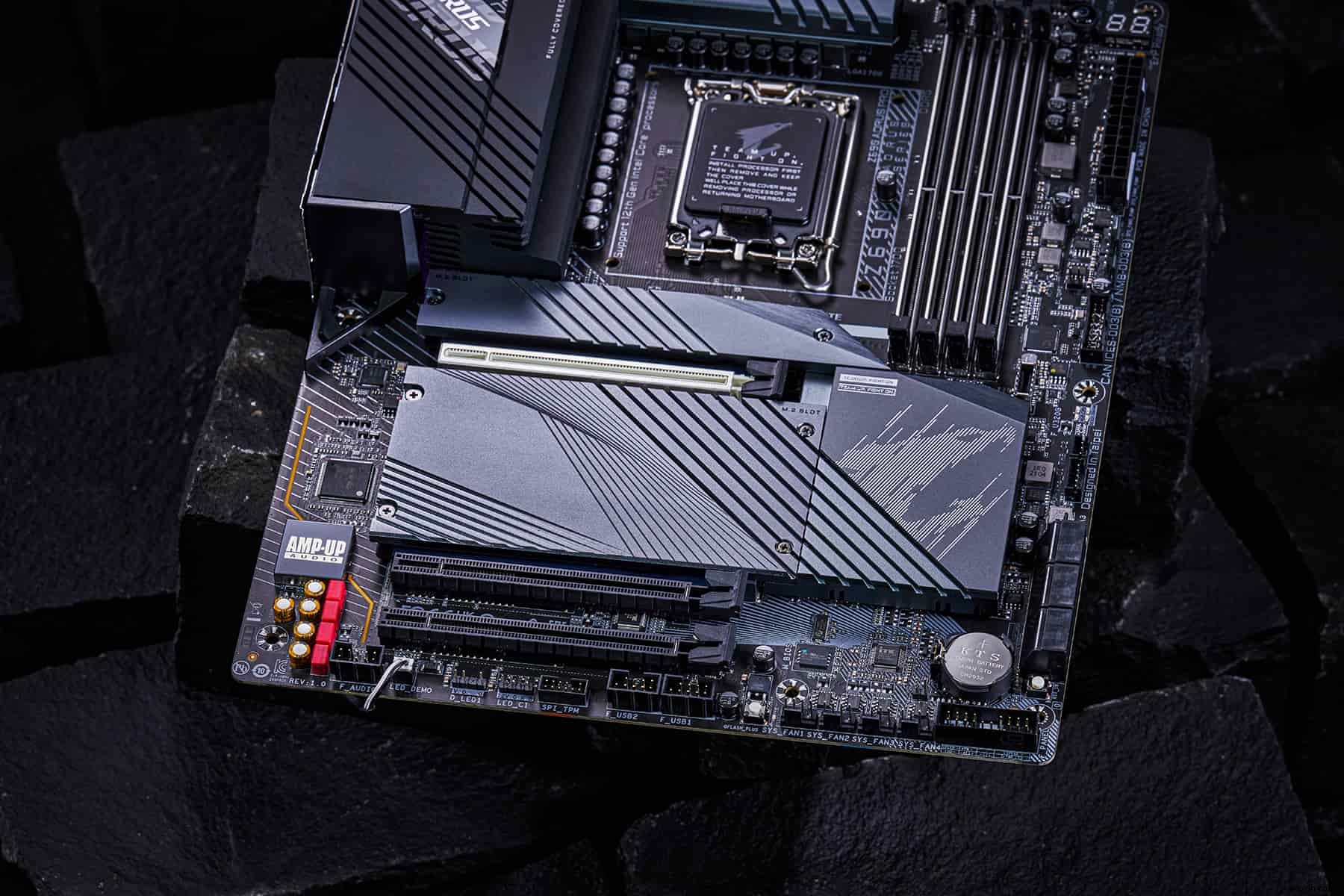

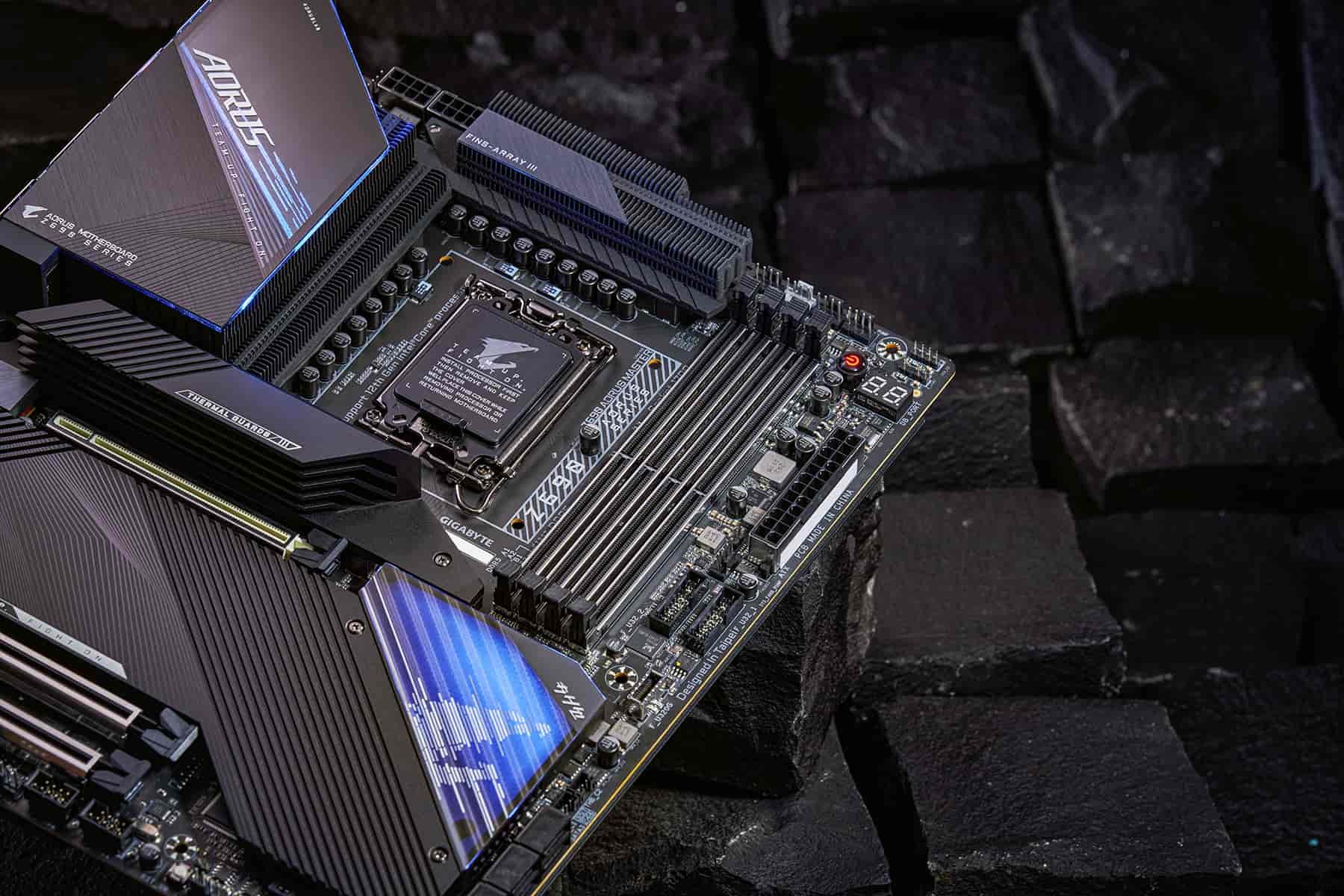

ハイエンドマザーボードの多くは、長時間の使用で発生する熱を逃がすためのヒートシンクを搭載しています。多くのユーザーはGPUやCPUの温度を意識しますが、マザーボードのVRM温度も同じくらい重要です。

VRMを適切に冷却しないと、特に高負荷時やヘビーなゲームプレイ中にパフォーマンスへの悪影響が現れます。影響を受けるのはCPUかGPUか、あるいはその両方かは、搭載している構成によって異なります。

システム内の主要コンポーネントの温度を常時監視できる、信頼性の高い監視ソフトウェアを導入しておきましょう。

複数の電源フェーズを持つメリット

現在の標準的なPCは、動作により多くの電力を必要とするため、複数の電源フェーズに大きく依存しています。加えて、昨今のPCパーツはますます高性能化し、要求する電力も増加の一途をたどっています。

電源フェーズを複数持つことで、電力負荷が各フェーズに分散され、発熱と部品へのストレスが軽減されます。効率重視の構成を目指すなら、高品質なマザーボードの選択が何より重要です。

電源フェーズが多いことのもう一つの利点は、各フェーズの通電時間が短くなる点です。正確に言えば、複数の電源フェーズがあれば、各フェーズが電力量を分担し、利用可能な他のフェーズへと配分します。

さらに、フェーズ数が多いほど電圧が安定するというメリットもあります。ただし、ここで注意したいのは、安価に作られた8フェーズよりも、高品質な4フェーズの方が優れているという点です。

つまり、電源フェーズの数が多いことが必ずしもVRM性能の高さを意味するわけではありません。マザーボードメーカーが採用した部品の品質こそが、真に重要なのです。

フェーズの品質

優れた部品が採用されていれば、VRM全体として温度特性と処理可能な電力供給量に大きな差が生まれます。

消費電力の大きなCPUとGPUを両方搭載する構成は、安価なマザーボードではトラブルの原因になりがちです。そのような構成を組む場合は、パフォーマンス低下や高負荷時の過熱に備える必要があります。

オーバークロックにおいてVRMが重要な理由

オーバークロックとは、システム内のパーツを本来の仕様以上に押し上げることです。パーツを限界以上に動かすということは、それだけ多くの電力と電力供給が必要になるということです。

オーバークロック前に確認すべき注意点は数多くありますが、特に重要なのは電圧と熱の2点です。これはCPUやチップセットだけでなく、VRMについても同様です。

VRMの品質はオーバークロッカーにとって死活的に重要であり、グレードの高い信頼性のあるVRM部品を搭載したマザーボードを選ぶべきです。これにより、高負荷時にも適切な電圧が安定して供給され、予期せぬシャットダウンを防げます。多くのオーバークロッカーがZ690 AORUSマザーボードを選ぶのは、まさにこのためです。

また、安価なコンデンサーを搭載したマザーボードは、短い使用期間でも液漏れを起こすことがあります。「耐漏液」仕様のコンデンサーを備えた製品を選ぶようにしましょう。

最後に確認すべきポイントは、すべてのMOSFETを覆う大型ヒートシンクを備えたモデルを選ぶことです。チップセットについては、オーバークロックに対応し十分な冷却が確保されていれば、それほど神経質になる必要はありません。

まとめ

マザーボードのVRMは、電源からの12V電力をCPUやGPUが必要とする電圧へ変換する、システムの生命線とも言える存在です。VRMの品質と冷却状態は、システムの安定性、パフォーマンス、そしてオーバークロックの成功可否に直結します。マザーボードを選ぶ際は、フェーズの数だけでなく、採用部品の品質やヒートシンクの充実度にも注目してみてください。
