VGAコネクタがもぎ取られた!?自作PCマザーボードを復旧させた修理実録

執筆：Parasuraman Subramanian（2020年10月9日）

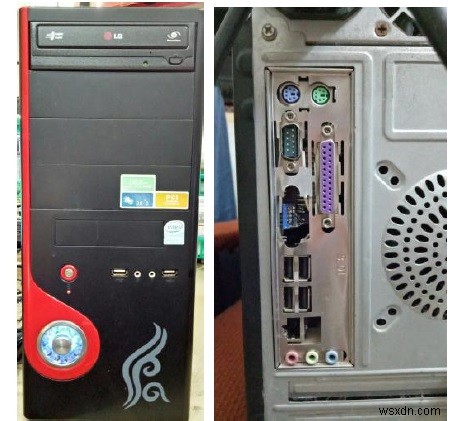

修理対象と症状

型番・メーカー：地元で組み立てられた自作PCのため、メーカー名や型番はありません。

故障内容：モニターを取り外す際に、VGAメスコネクタが破損しました。

経緯

このパソコンは、以前UPS（無停電電源装置）とモニターを修理に出されたのと同じお客様のものです。VGAケーブルを抜こうとした際、誤ってコネクタがもぎ取れてしまったとのことでした。

分解前の準備とクリーニング

まず側面カバーを開け、マザーボードからすべてのコネクタを外します。元の位置へ確実に戻せるよう、外す前に接続部分のクローズアップ写真を何枚も撮影。スマートフォンで画像を確認し、すべてが鮮明に写っているかチェックしました。その上でコネクタを一つずつ丁寧に取り外し、そのたびに写真を残していきます。

清掃はブロワーを使わずに行いました。パソコン内部でブロワーを使うと、ホコリがハードディスクやドライブ内に入り込んでトラブルの原因になりかねません。細かいブラシで外部から優しく掃除するのが安全です。

損傷確認と半田除去

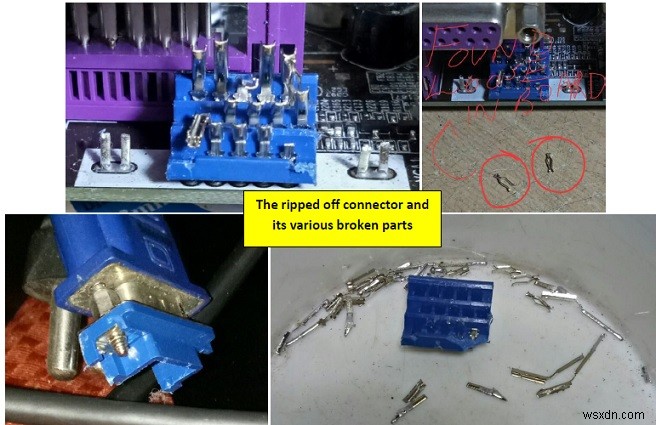

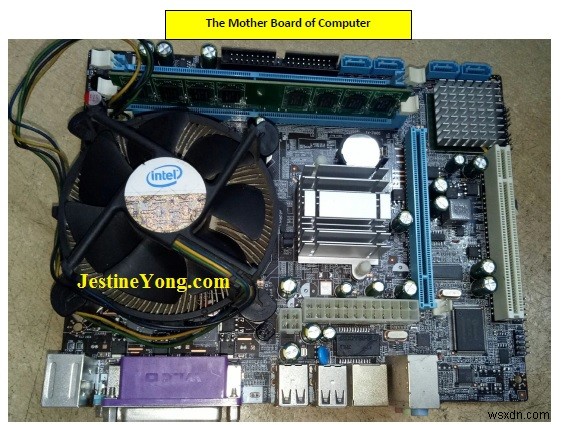

マザーボードのビスを外して作業台に移し、損傷の程度を確認しました。状況はかなり深刻です。基板上には緩んで脱落したピンが散らばり、折れてしまったピンもありました。

半田ごて兼吸引ガン（デソルダリングガン）を使い、多層基板から半田を除去します。マザーボードを扱う際は、必ず静電気防止手袋を着用してください。静電気で基板を破壊しかねません。IPA（イソプロピルアルコール）で穴を徹底的に洗浄し、新しいコネクタを挿入できるよう障害物がないことを確認しました。

当時はロックダウンでどの店舗も閉まっていたため、WhatsAppグループに写真を投稿し、交換用コネクタの提供を呼びかけました。

心温まる協力者の出現

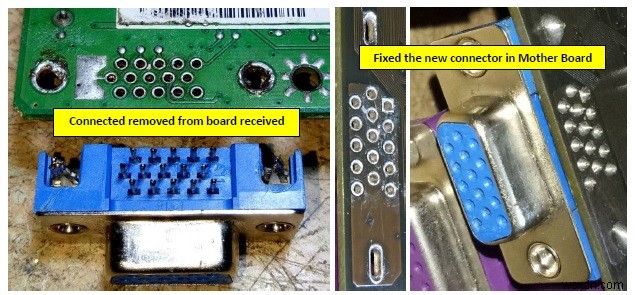

すると技術者の友人の一人が名乗りを上げ、当日中に速達郵便で部品を送ってくださいました。直接お会いしたことは一度もありませんが、必要なときに手を差し伸べてくれるという善意に、深く感謝しています！届いたのはこのコネクタが実装された小さな基板で、おそらくモニターのマザーボードの一部でした。

ピンを傷つけないよう慎重にコネクタを取り外し、ホコリや汚れをきれいに落とします。そしてパソコンのマザーボードに装着し、正しく収まっていることを確認してから半田付けを実施。多層基板特有の構造のため、溶けた半田が穴の奥まで完全に行き渡るよう、半田ごてを少し長めに当てるよう注意しました。

組み立てと動作確認

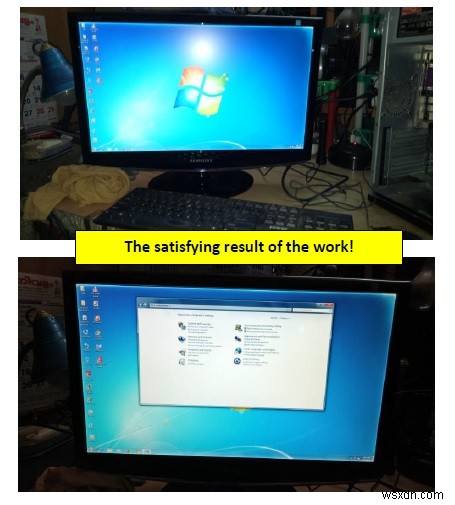

マザーボードを再び取り付け、撮影しておいた画像と照合しながらすべてのコネクタを元通りに接続。配置に漏れがないか再確認してからモニターをつなぎ、電源を入れました。Windowsの起動画面が現れた瞬間は本当に感動的でした！すべて正常であることを確認し、キーボードとマウスを接続すると、こちらも問題なく動作。グラフィック設定にも異常はなく、複数の画像ファイルもきれいに表示されました。

側面カバーを戻し、万が一の不具合に備えて数時間連続稼働テストを実施。完璧に動作したため、お客様にUPS・モニター・パソコンの3点を受け取りに来ていただきました。パソコンが復活したことに大変喜んでくださり、私自身もその喜びを分けてもらいました。大成功のミッションでした！

修理の様子（写真）

著者について

本記事はインド在住のParasuraman Subramanian氏によるものです。70歳で、真空管ラジオ、アンプ、オープンリールテープレコーダーなどのアンティーク機器の修理経験は30年以上。現在はケララ州電子技術者協会（Kerala State Electronics Technicians' Association）が開催する最新技術講座を受講しています。BBA学位と無線工学の私設ディプロマを取得し、米国企業のMD（代表取締役）として定年退職後、現在は病院や各種機関のコンサルタントとして活躍中です。
