デスクトップPCの電源は入るのにモニターに「信号ケーブルを確認してください」と表示される — トラブルシューティングガイド

はじめに

お客様から「パソコンの電源は入っているのに、モニターに『信号ケーブルを確認してください(Check Signal Cable)』と表示される」というご相談を受け、現地へ出張してトラブルシューティングを行いました。

症状の確認

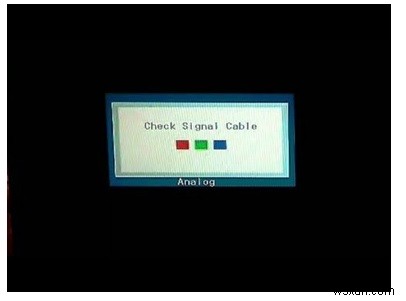

まずPCとモニターの電源を入れたところ、起動時にビープ音が1回鳴り、緑色のLED(電源インジケーター)が点灯、赤色のLED(HDDアクセスランプ)も正常に点滅していました。ところが、モニター側の電源ランプは青色に点灯した直後にオレンジ色へ変わり、画面には「Check Signal Cable(信号ケーブルを確認してください)」というエラーが表示されます。

これは、モニターが本体(CPU)から映像信号を受信できていないことを意味します。信号がないため、モニターのロジックボードが画面をスタンバイモードに切り替えているのです。

この時点で、プロセッサー本体は正常と判断でき、問題はVGAケーブルかモニター自体にあると絞り込めました。

ケーブルのチェック

さらに診断を進めるため、ディスプレイケーブルを抜こうと持った拍子に、押し戻しただけで突然デスクトップ画面が表示されました。最初は単なる接触不良だと思いました。実はお客様は折りたたみ式テーブルを使用しており、モニターを毎日箱の中へ出し入れしていたのです。そこでCPUケースを持って少し揺らしてみると、同じエラーが再発しました。ケーブルを差し直すと画面は表示されるものの、すぐに消えてしまいます。

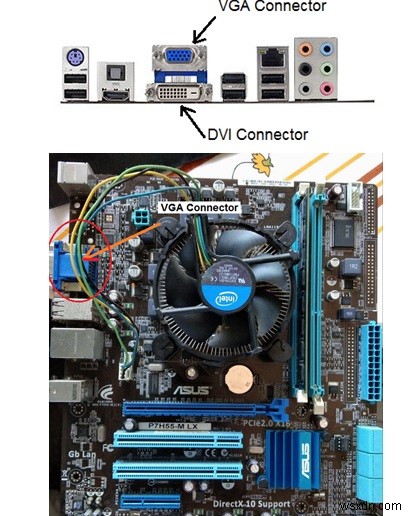

次に、マザーボード側のVGAポートに接続されたコネクターを持ち、ケーブルだけを揺すってみましたが、画面に変化はありません。これはケーブル自体に断線や損傷がないことを示しています。しかし、コネクターを持ってわずかに動かすと、マザーボードのVGAポート部分で問題が再現しました。

マザーボードの点検

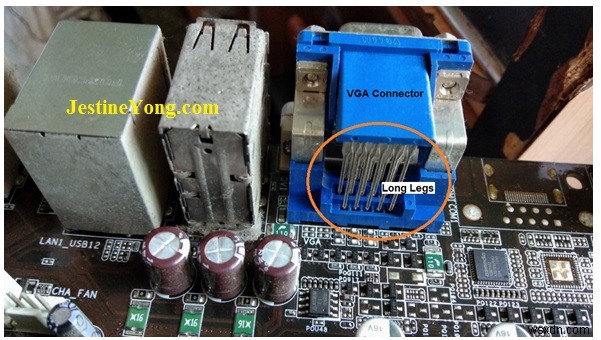

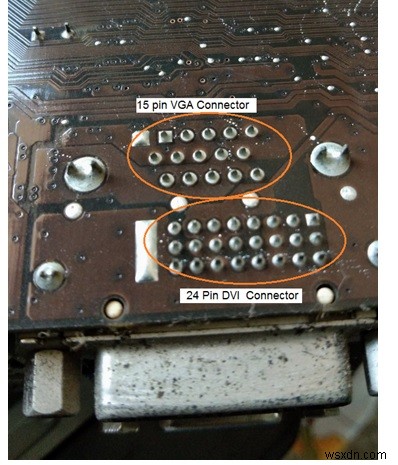

PCの電源を切り、詳しく調べたところ、VGAポートを押すと前後に動くことが判明。原因はマザーボード側にあると特定しました。念のためマザーボードをPCケースから取り外し、VGAコネクターを目視点検しましたが、物理的な破損は見られませんでした。はんだ面(裏面)にも、はんだ割れ(ドライはんだ)の痕跡はありません。コネクターを押しても動くのは、脚が長くバネのような弾力があるためかもしれません。

それでも「このコネクターが動くと画面が復帰する」ことは明らかです。過去に同種の基板を修理した経験から、コネクター周辺のどこかにドライはんだ(はんだ割れ)があると結論付けました。この種の不具合は顕微鏡下でも見つけることができません。というのも、この種のマザーボードは多層基板で作られており、表面や裏面にはドライはんだの兆候が現れず、層と層の接合部にはんだ不良が潜んでいる可能性があるからです。

修理作業

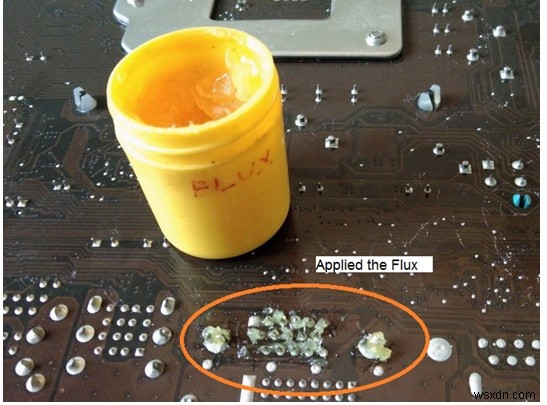

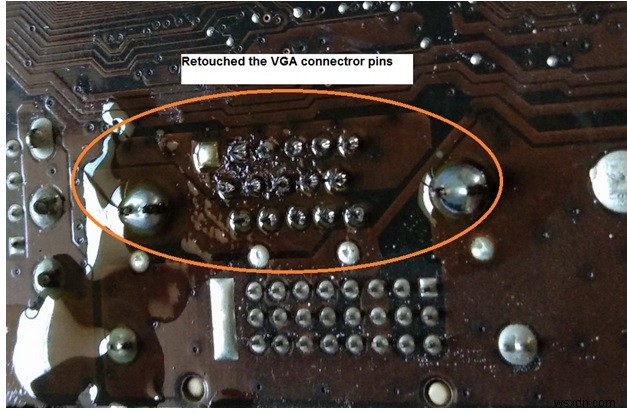

はんだの打ち直し(リタッチ)を行う前に、フラックスを塗布しました。基板の過熱は、コネクター下部のPCB上の細い配線を傷める恐れがあるためです。

IPA(イソプロピルアルコール)で洗浄した後、PCを組み立て直してテストを実施。電源スイッチを押すと、モニターに起動プロセスが表示されました。これまでのテスト手順をすべて繰り返し、ケーブルやVGAコネクターを揺すって確認しましたが、今回は一切信号が途切れることがありませんでした。

原因と教訓

お客様は折りたたみ式テーブルをお使いで、毎日モニターを箱の中からテーブルへ移動させていました。その際にケーブルが引っ張られる力が繰り返し加わり、マザーボード上のVGAコネクターのはんだ接合部が損傷したものと考えられます。

モニターやケーブルを頻繁に移動させる環境では、接続部に無理な力がかかりやすくなります。ケーブルに遊び(余裕)をもたせたり、抜け止めのねじを確実に締めたりすることで、この種の故障は予防できます。

まとめ

「Check Signal Cable」エラーの原因は、必ずしもケーブルやモニターの故障とは限りません。今回のように、マザーボード上のVGAコネクター周辺に隠れたはんだ不良が潜んでいるケースもあります。段階的に切り分けを行い、物理的な確認を丁寧に重ねることが、迅速な修理への近道です。

本記事は、インド・ムンバイでコンピューターハードウェアエンジニアとして活躍するYogesh Panchal氏によって執筆されました。
