メインボード上の複数の DC 電圧テスト ポイントに関する包括的なガイド

ジェスティン・ヨン著、2021 年 11 月 27 日

多数の同じモデルのメインボードを修理する場合、トラブルシューティングの方法はたくさんあります。方法の 1 つは、デバイスの電源を入れて、メインボードのさまざまなポイントの DC 電圧を測定することです。下の写真のように電圧をマークする必要があります。

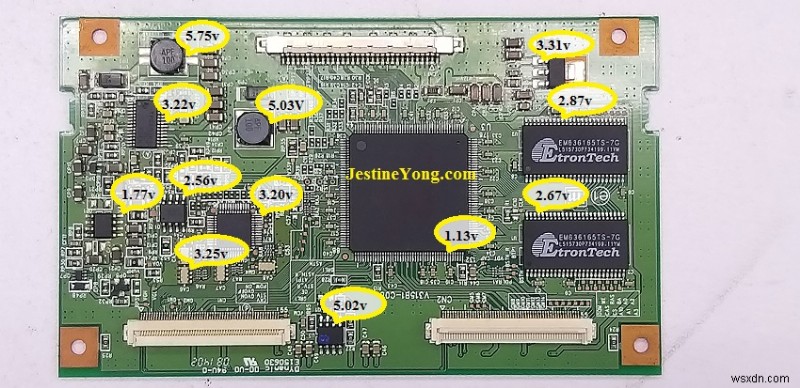

TV Tcon ボード上のさまざまなテスト ポイントでマークされた DC 電圧の典型的な例。

利点

1) メインボードの重要なポイントを理解したら、テスト対象のボードと比較できます。マークした値と異なる点が見つかった場合は、メインボード全体ではなく、その疑わしい領域でトラブルシューティングを開始できますが、これには非常に時間がかかります。

2) どこをテストすべきか、マークを付けたポイントでどのような DC 電圧が予想されるかがわかるため、トラブルシューティングの時間を大幅に節約できます。

3) さまざまなテスト ポイントで DC 電圧をマーキングするスキルを学び、より自信を持って他のタイプのメインボードに適用できるようになります。

デメリット

1) 同じデバイスを販売する会社に勤めていない場合、市場には何千もの異なる種類のメインボードがあり、すべてのメインボードを値下げすることはできないため、電圧を値下げする価値はありません。

2) すべての重要な電圧を測定して記録するには時間がかかります

3) さまざまなポイントの最初の測定中に、十分に注意しないと、テスト プローブが IC の隣接ピンや回路内の他のコンポーネントにショートしてしまう可能性があります。

4) テストプローブを好きな場所に置くだけではできないため、測定している回路の機能を理解するのに時間がかかる場合があります。最悪の場合、あなたが働いている販売代理店が、その特定のデバイスや機器の回路図をまったく持っていない場合です。

5) 回路に障害があっても、特定の箇所で良好な DC 電圧が表示される場合があるため、問題の正確な箇所を特定することができません。

結論 - 電子理論の知識があり、時間に余裕がある場合は、DC 電圧テスト ポイントを超えて測定を実行できます。これは、DC 電圧のほかに、周波数、デジタル信号、キャプチャされた波形なども測定できることを意味します。メインボード上のさまざまなポイントでより多くの異なる信号を測定できるほど、より早く障害を特定できるようになります。  特別なテスト装置を使用して、良好なメインボードと不良なメインボードの署名を比較することもできます。お気に入りのテスト ポイント方法は何ですか?それとも、メインボードの問題を解決するための他の特別な方法がありますか?このトピックに関連するコメントを以下に投稿してください。ありがとう！

この記事は Jestine Yong によって提供されました。彼はマレーシアのクアラルンプール出身で、電子機器の修理と電子機器の修理情報に関するブログが大好きでした。彼は有名な基本的な電子機器修理の著者です。  およびSMPS 修復電子ブック  。彼はトレーナーでもあり、ノアテック エレクトロニクス トレーニング センターで電子機器修理コースを実施しています。 .
