デスクトップマザーボードの膨張コンデンサ交換手順をステップバイステップで解説

きっかけ：学生が持ち込んだ故障マザーボード

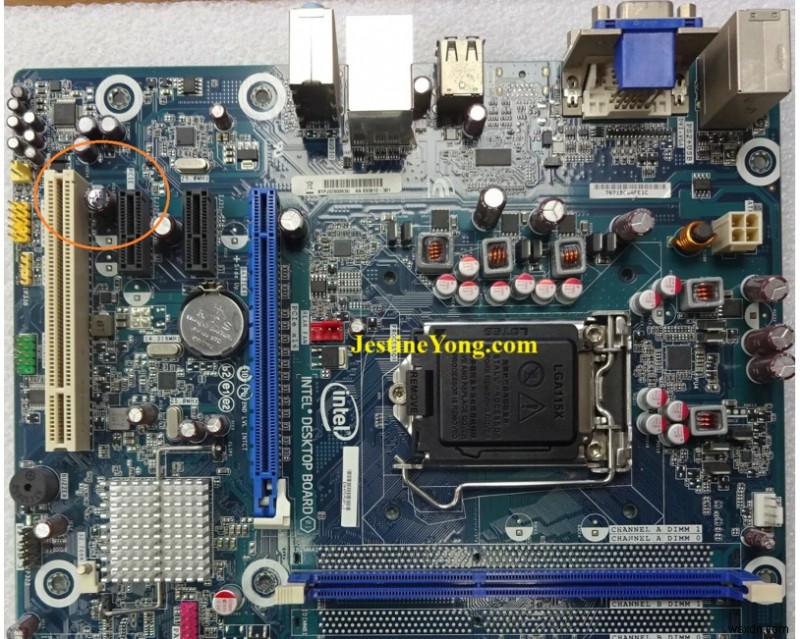

ある日、同じ団地に住む住人の方からの紹介で、一人の大学生が私のもとを訪れました。彼が持ち込んだのは、コンデンサが明らかに膨張し、変色しているのが一目でわかるデスクトップ用マザーボードです。

マザーボードにどんな不具合が起きているのか尋ねてみましたが、彼自身もよく分かっていない様子。この基板は大学の同級生から譲り受けたもので、自分でもコンデンサの交換を試みたものの、うまくいかなかったとのことでした。

コンデンサ表面の状態確認

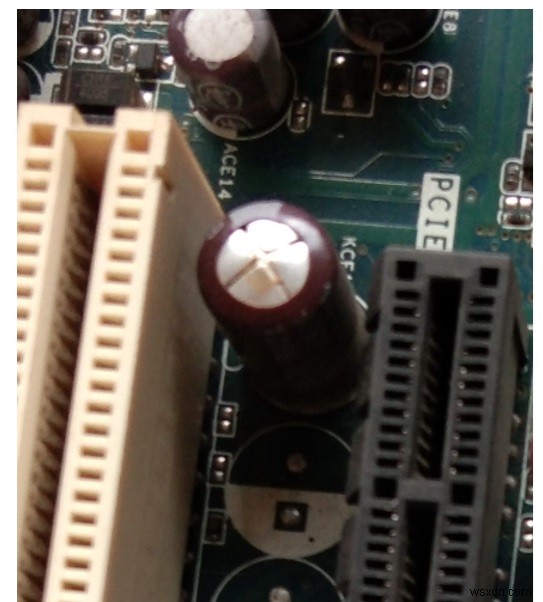

まずはコンデンサの上面をクリーニングし、接写で状態を確認しました。頂部が膨らんでいる典型的な劣化症状が見て取れます。

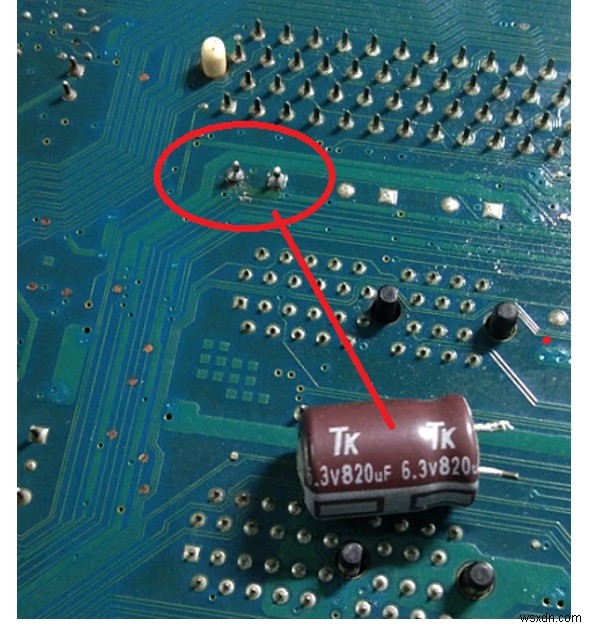

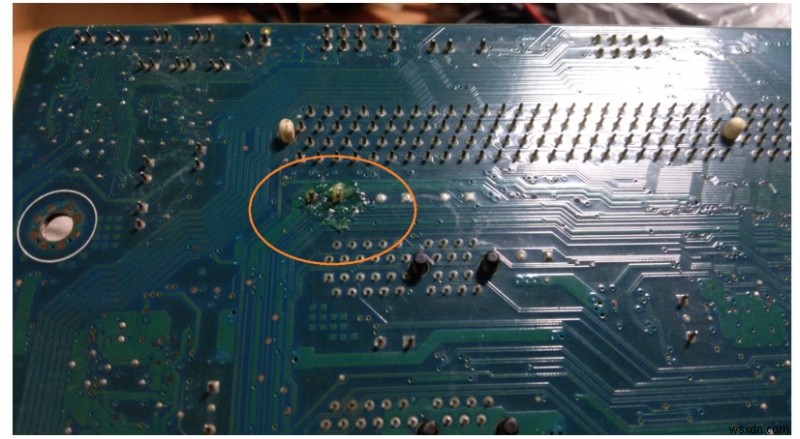

基板裏面にはフラックスの痕跡

マザーボードを裏返すと、フラックスが既に付着しているのが見えました。これは前述のとおり、学生さんが先に作業を試みていた痕跡です。

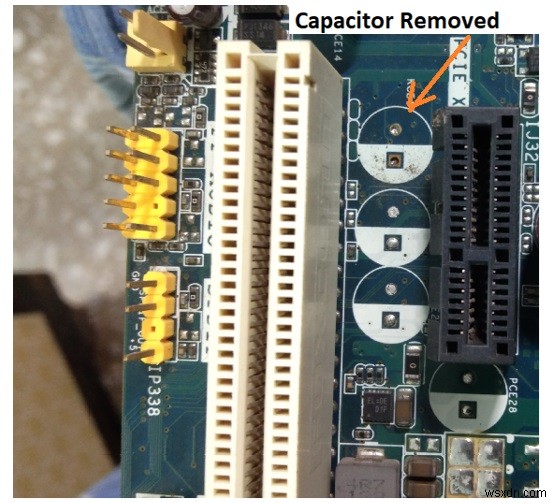

鉛フリーはんだからのコンデンサ取り外し

マザーボードからコンデンサを取り外す作業は、やや難易度が高いものでした。鉛フリーはんだは融点が高く粘りもあるため、経験の浅い初心者にとっては特に苦労するポイントです。

私ははんだ吸取り器(デソルダリングポンプ)とはんだ吸い取り線(デソルダリングウィック)を併用してコンデンサを取り外し、その後、はんだごてと先端の尖った針を使ってスルーホール内部の残りはんだを除去・清掃しました。

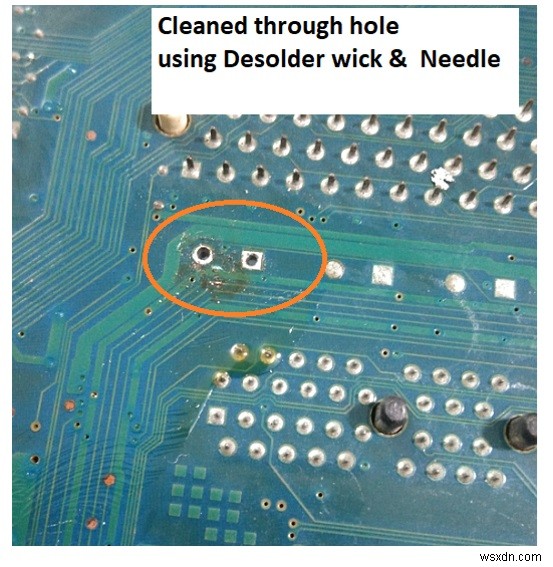

スルーホールの清掃

針を使用して、穴の中に残ったはんだを丁寧に押し出し、きれいな状態に整えます。ここを怠ると新しい部品がうまく収まらず、はんだ付け不良の原因になります。

交換用コンデンサの準備

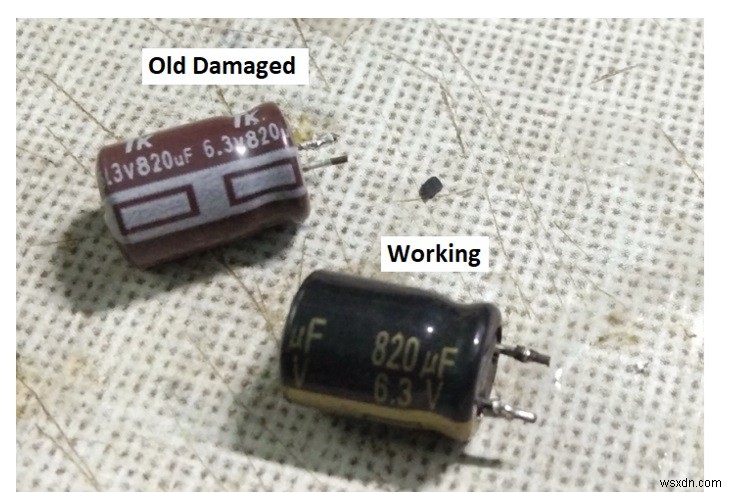

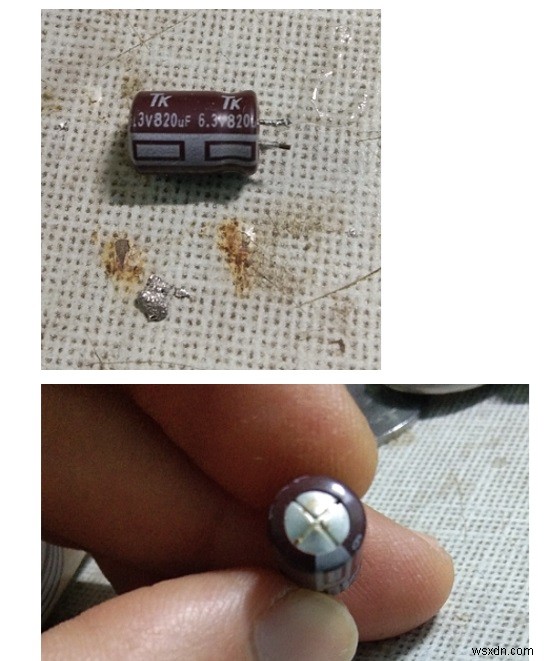

取り外したコンデンサには「820uF / 6.3V」という定格が印字されていました。

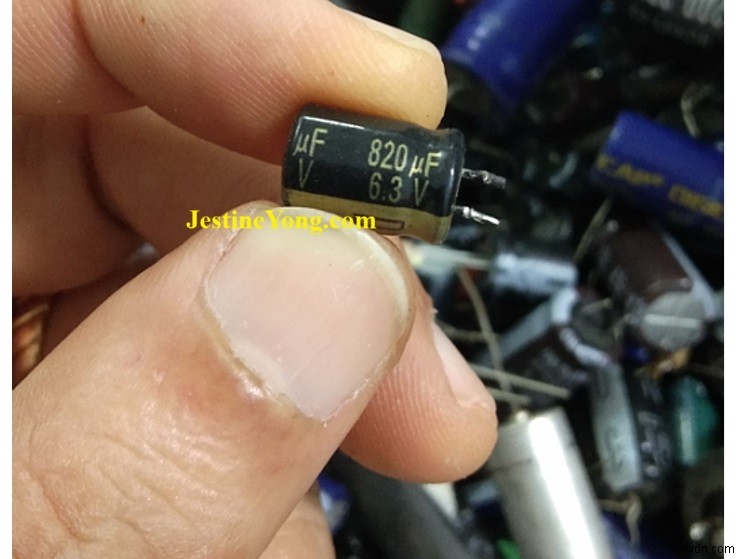

手持ちのコンデンサーボックスを開けてみると、幸いにも同一スペックの交換品が見つかりました。容量と耐圧が一致する同等品を使えば、安心して元通りにできます。

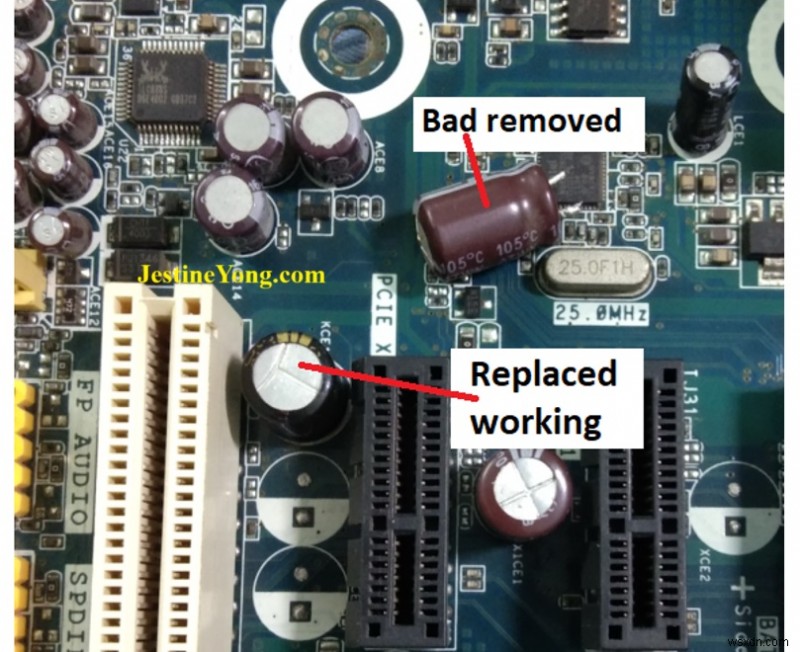

仕上げ:IPAで洗浄して完成

最後に、はんだ付け部分をIPA(イソプロピルアルコール)できれいに洗浄し、残留フラックスを取り除きました。そしてマザーボードを学生さんへ無事引き渡し、修理完了です。

まとめ:初心者でも挑戦できる修理

膨張したコンデンサの交換は、はんだ吸取り器・はんだ吸い取り線・はんだごてという基本の道具を揃えれば、初心者でも十分に挑戦できる修理の一つです。ただし、鉛フリーはんだは従来の共晶はんだより除去が難しいため、こて先の温度設定や熱のかけ方に注意が必要です。焦らずスルーホールをきれいに整えてから新しい部品を取り付けることが、成功への近道といえるでしょう。
