マザーボードのVRMとは?パフォーマンスと安定性を高める基礎知識と温度管理のポイント

VRM(Voltage Regulator Module、電圧レギュレーターモジュール)は、マザーボードを構成する重要な部品の一つです。電源ユニットから供給される電圧を、CPUやその他のコンポーネントに適した値へと変換・安定化させる役割を担っています。

VRMの品質は、マザーボードの性能や安定性を左右する大きな要素となります。低品質なVRMでは動作が不安定になったり、十分なパフォーマンスが発揮できなかったりする可能性があります。

ハイエンドマザーボードには、より精巧で高品質なVRMが搭載されていることが多いです。特にオーバークロックでは、CPUを限界まで動かすために安定した電力供給が不可欠となるため、VRMの品質は非常に重要です。

そのため、多くのオーバークロック愛好家はマザーボードを選ぶ際に、VRMの品質を重視しています。

マザーボードのVRMとは?

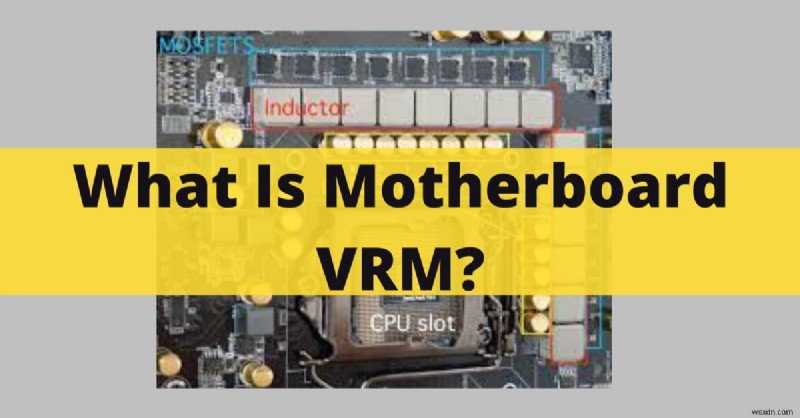

マザーボードのVRM(電圧レギュレーターモジュール)は、あらゆるマザーボードの中核を担う部品です。

電源ユニットから供給される12Vの入力を受け、マザーボードや各コンポーネントが必要とする低い電圧(CPUであれば1V前後など)へと変換します。

複雑な回路構成を持つ部品であり、その性能にはさまざまな要因が影響します。

出典:rankred.com

まず重要なのが、VRMに使用されている部品の品質です。安価なパーツは高価なものと比べて熱的・電気的な安定性に劣る場合があり、システムの不安定化やクラッシュにつながることがあります。

また、VRMの冷却状態も性能に大きく影響します。適切に冷却されたVRMは、冷却されていないものに比べて低温で動作し、より安定した性能を発揮できます。

さらに、VRMの配置(レイアウト)も性能に関わる要素の一つです。

VRMの温度は確認できる?

VRM(電圧レギュレーターモジュール)は、現代のPCハードウェアにおける重要なコンポーネントです。

入力された電圧を、CPUやその他のコンポーネントが必要とする特定の電圧へと調整する役割を果たします。

そのため、過剰な熱が不安定動作や破損の原因となり得ることから、VRMを適切な温度に保つことが重要です。

出典:linustechtips.com

幸い、最近の多くのマザーボードではVRMの温度を確認することが可能です。

確認方法の一つは、デジタル温度計をオンボードのヘッダーに接続する方法です。

この用途でよく使われるのはCPU_FANヘッダーですが、メーカーによっては専用のセンサーヘッダーが用意されている場合もあります。

温度計を接続したら、BIOSやUEFI画面を開き、VRM温度の項目を探してみてください。

マザーボードのVRM温度を確認する方法

PCが過熱し始めると、熱源がどこにあるのか特定するのは難しいものです。特に高温になりやすい部品の一つが、電圧レギュレーターモジュール(VRM)です。

VRMはCPUに供給する電圧を調整しており、過度に高温になるとPC全体の過熱や不安定動作の原因になります。

幸い、VRMの温度を確認し、必要に応じて冷却対策を行う方法はいくつかあります。

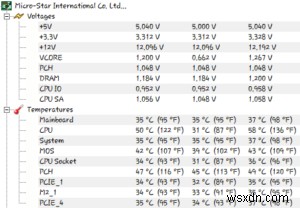

最も手軽なのは、HWiNFOのようなハードウェアモニタリングソフトを使う方法です。対応するマザーボードであれば、VRM温度をリアルタイムで読み取れます。また、多くのマザーボードではBIOS/UEFIのハードウェアモニター画面でも各部の温度を確認できます。

マザーボードのVRM温度を下げる方法

PCユーザーの多くが関心を持つのが温度管理です。特に冷却すべき重要な部品の一つが、マザーボードのVRM(電圧レギュレーターモジュール)です。

以下の簡単なポイントを実践することで、VRMの温度上昇を抑え、PCを快適に動作させられます。

まず、ケースファンを使ってVRM部分に風が当たるようにエアフローを整えましょう。CPUクーラーがVRMの熱を逃がしてくれる効果も期待できます。

市販のCPUクーラーを使用している場合は、マザーボードとの互換性を確認し、VRMの放熱フィンを塞いでいないかチェックしてください。

また、システム全体の通気性を確保することも、VRMの冷却に大きく役立ちます。

自分のマザーボードのVRMが優秀かどうかを見分ける方法

新しいマザーボードを選ぶときは、VRM(電圧レギュレーターモジュール)の品質をしっかり確認しましょう。低品質なVRMは安定性の問題を引き起こし、最悪の場合システム障害につながることもあります。

幸い、マザーボード上のVRMの品質を調べる方法はいくつかあります。

一つは、CPU-Zなどのユーティリティを使う方法です。VRMの種類やフェーズ数といった情報を確認できます。

また、基板を目視で確認するのも有効です。ポイントはVRMに放熱ヒートシンクが付いているかどうか。ヒートシンクがない場合、VRMの品質があまり高くない可能性があります。

マザーボードのVRMで注目すべきポイント

VRMは電圧の安定供給を担う部品なので、どれだけ負荷をかけても耐えられる十分な性能があるかを確認することが大切です。

良質なVRMを搭載したマザーボードを選ぶ際は、以下のポイントに注目しましょう。

• ヒートシンク:VRMを冷やして高い性能を維持するために必須の要素です。
• 高品質な部品:安価なパーツは総合的な性能低下につながり、極端な場合は危険を伴うこともあります。
• サーマルペースト(グリス):VRMからヒートシンクへの熱伝達を助けるため、品質の良いものが使われているか確認しましょう。
• フェーズ数:フェーズ数が多いほど、より安定かつ効率的な電力供給が可能になります。

マザーボードのVRM冷却を強化する方法

PCを涼しく安定して動かし続けるうえで、マザーボードのVRMほど重要な部品はありません。VRMが過熱すると、システムに安定性の問題が発生することがあります。

幸い、マザーボードのVRM冷却を強化する方法はいくつかあります。

一つは、VRMのヒートシンクに直接小型ファンを取り付ける方法です。ただし、ファンがヒートシンクの空気の流れを妨げないよう注意が必要で、やや難易度は高めです。

もう一つの選択肢は、サーマルパッドやサーマルグリスを使って、VRMとヒートシンク間の熱伝達を改善することです。

さらに、通気性の良いケースを選んだり、ケースファンを追加したりして、マザーボード周辺のエアフローを強化するのも効果的です。

これらの方法を実践すれば、マザーボードのVRM冷却を効率的にアップグレードできます。

まとめ

マザーボードのVRMは、マザーボードにとって欠かせない重要なコンポーネントです。マザーボード上の各部品への電力の流れを管理・制御する役割を担っています。

マザーボードを正常に機能させるためには、VRMを良好な状態に保つことが重要です。温度管理や冷却対策をしっかり行い、安定したPC環境を維持しましょう。
