パソコンのマザーボードを自分で修理する簡単な方法

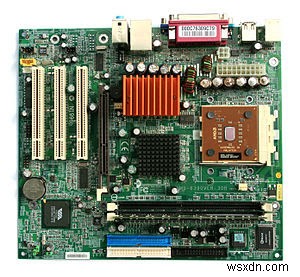

マザーボード(メインボード)とは、マイクロプロセッサ(CPU)やメインメモリ(RAM、ROM、BIOSチップ)、各種コントローラーなど、パソコンの中核となる部品がすべて搭載される基板のことです。また、拡張スロットには、機能追加や性能向上のための拡張カードを取り付けることができます。

マイクロプロセッサは、その形状やサイズに対応したソケットやスロットに取り付けられます。代表的なものとしては、Socket 370、Socket 478、Socket LGA775、Socket A 462(AMD用)、Slot 1(Pentium II・III用)などが挙げられます。

マザーボード上では、マイクロプロセッサがバス(データ伝送路)を通じて他の部品と通信します。このバスは66MHzから始まり、100MHz、133MHz、200MHz、266MHz、333MHz、400MHz、500MHz、800MHzへと進化してきました。これは高速化し続けるCPUの性能に対応するためであり、拡張スロットも同様に進化を続けています。なお、マザーボードの詳細な仕様表は、通常、CPUやマザーボードの購入時に付属しています。

パソコンのマザーボードを修理する簡単な方法

1. 完全に電源が入らない場合(トータルデッド)

まず電源ユニットを確認します。電源ケーブルを抜いた状態で、マザーボードのATX1コネクタに接続されているケーブルを外します。次に電源ケーブルを接続し直し、緑色のケーブルと黒色のケーブルをショートさせてみてください。電源ファンが回転すれば、電源ユニットは正常です。確認後は必ず電源を切り、ATX1ケーブルを元通りにマザーボードへ接続します。

続いて、Clear CMOSジャンパーの位置を確認してください。新品のマザーボードでは、多くの場合Clear(クリア)位置に設定されています。さらに、チップセットICが正しく接続されているか、スイッチオン時に異常に発熱していないかもチェックしましょう。過熱している場合はチップセットが故障している可能性があります。なお、CMOS用のICは現在市販されていないため、交換は困難です。電源スイッチ自体が正常に動作しているかも忘れずに確認してください。

マザーボードを慎重に分解し、可能であればシンナーで清掃します。清掃後は完全に乾燥させてください。ATX電源ソケット周辺にあるICレギュレータを交換し、同じくATX電源ソケット付近に実装されている容量1000〜3300μF/10Vの電解コンデンサ(Elco)も交換します。組み立ての際は、必ず電源コードがコンセントから外れていることを確認してから作業してください。

2. 電源は入るが画面が表示されない場合

まず、ビープ音が鳴っていないか注意深く確認します。ビープ音が鳴っている場合は、CPU、メモリ、VGA(グラフィックカード)のいずれかに不具合があることが多いです。

CPUの確認: CPUクーラーに触れて、過熱しているか冷たいかを確かめます。過熱している場合はCPUファンが正常に動作していないため、ファンを交換する必要があります。逆に冷たい場合は、CPUクーラー自体が動作していない可能性があります。

メモリの確認: メモリが故障している場合、スピーカーから3回のビープ音が鳴ることが一般的です。電源を切り、メモリの端子(ピン)を消しゴムで軽くこすって汚れを落としてから、再度取り付けてください。それでも改善しない場合は、メモリのICが故障している可能性があります。

VGAカードの確認: VGAカードを一度抜き、しっかりと挿し直してみてください。接触不良の可能性があり、端子部分を掃除するのも効果的です。ファン付きのVGAカードなら、ファンの清掃も行いましょう。

それでも表示されない場合は、モニター側の問題かもしれません。キーボードのNumLockキーを押して、ランプが点灯するかどうかを確認してください。ランプが点灯すればCPU側は生きているため、モニターの故障が疑われます。

私がパソコン修理を行う際の基本は、マザーボード、メモリ、CD-ROMドライブ、フロッピーディスクドライブなどを含め、まずホコリを徹底的に掃除することです。汚れたまま放置された古いパソコンでは、ホコリがトラブルの原因になることが少なくありません。ただし、作業は慎重に、焦らず行うことが大切です。

3. 頻繁にフリーズしたり勝手に再起動する場合

まず電源ユニットを疑いましょう。別の電源ユニットに交換してみて、それでも再起動やフリーズが続くか確認します。交換後に正常に動作するなら、原因は電源ユニットです。電源ユニットはパソコンにとって極めて重要な部品のため、修理しても確実に正常に機能するか自信がない場合は、交換をおすすめします。特に安価な電源ユニットであれば、迷わず買い替えたほうがよいでしょう。

次にウイルス感染の有無を確認します。アンチウイルスソフトは常時インストールし、自動保護機能を有効にしておきましょう。新しいウイルスの亜種に対応できるよう、定義ファイルの更新も頻繁に行うことが重要です。

パソコンがフリーズし、「vxd error at address ...」のようなブルースクリーンのエラーメッセージが表示される場合は、メモリに問題があることが多いです。前述の手順でメモリの清掃を行ってください。

Windowsの再インストールも試してみてください。それでも改善しない場合は、マザーボードを点検します。特に電解コンデンサ(キャパシタ)の状態に注目してください。容量1000μF/10V〜3300μF/10V程度の黒い円筒形の部品で、故障すると膨らんだり、液漏れや錆が発生したりすることがあります。

4. CMOSチェックサムエラー(バッテリー低下)

症状: 起動時に「CMOS Checksum Failure」などのエラーメッセージが表示されます。

原因と対処法: マザーボード上のCMOSバッテリーが消耗しています。新しいボタン電池(CR2032など)に交換してください。バッテリー交換後は、日付、時刻、その他のBIOS設定が初期化されているため、BIOSで設定をやり直す必要があります。
