グラフが強く接続されているかどうかをチェックするC++プログラム

有向グラフでは、1つのコンポーネントの頂点の各ペアの間にパスがある場合、コンポーネントは強く接続されていると言われます。

このアルゴリズムを解決するには、まず、DFSアルゴリズムを使用して各頂点の終了時間を取得し、次に転置されたグラフの終了時間を検索します。次に、頂点をトポロジカルソートの降順で並べ替えます。

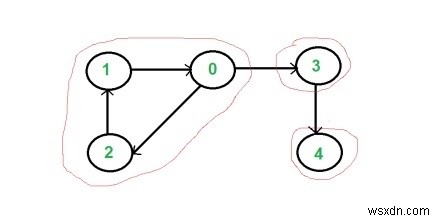

入力 ：グラフの隣接行列。

出力 ：以下は、与えられたグラフの強連結成分です-

0 1 2
3
4

アルゴリズム

traverse（グラフ、開始、訪問済み）

入力 ：トラバースされるグラフ、開始頂点、および訪問済みのフラグ

ノード。

出力 ：DFS手法で各ノードを調べ、ノードを表示します。

Begin
   mark start as visited
   for all vertices v connected with start, do
      if v is not visited, then
         traverse(graph, v, visited)
   done
End

topoSort（u、visited、stack）

入力 −開始ノード、訪問した頂点のフラグ、スタック。

出力 −グラフを並べ替えるときにスタックを埋めます。

Begin
   mark u as visited
   for all node v, connected with u, do
      if v is not visited, then
         topoSort(v, visited, stack)
   done
   push u into the stack
End

getStrongConComponents（graph）

入力 −与えられたグラフ。

出力 −すべての強連結成分。

Begin
   initially all nodes are unvisited
   for all vertex i in the graph, do
      if i is not visited, then
         topoSort(i, vis, stack)
   done
   make all nodes unvisited again
   transGraph := transpose of given graph
   while stack is not empty, do
      pop node from stack and take into v
      if v is not visited, then
         traverse(transGraph, v, visited)
   done
End

サンプルコード

#include <iostream>
#include <stack>
#define NODE 5
using namespace std;
int graph[NODE][NODE]= {
   {0, 0, 1, 1, 0},
   {1, 0, 0, 0, 0},
   {0, 1, 0, 0, 0},
   {0, 0, 0, 0, 1},
   {0, 0, 0, 0, 0}};
int transGraph[NODE][NODE];
void transpose() {       //transpose the graph and store to transGraph
   for(int i = 0; i<NODE; i++)
      for(int j = 0; j<NODE; j++)
         transGraph[i][j] = graph[j][i];
}
void traverse(int g[NODE][NODE], int u, bool visited[]) {
   visited[u] = true;    //mark v as visited
   cout << u << " ";
   for(int v = 0; v<NODE; v++) {
      if(g[u][v]) {
         if(!visited[v])
            traverse(g, v, visited);
      }
   }
}
void topoSort(int u, bool visited[], stack<int> &stk) {
   visited[u] = true;     //set as the node v is visited
   for(int v = 0; v<NODE; v++) {
      if(graph[u][v]) {     //for allvertices v adjacent to u
         if(!visited[v])
            topoSort(v, visited, stk);
      }
   }
   stk.push(u);     //push starting vertex into the stack
}
void getStrongConComponents() {
   stack<int> stk;
   bool vis[NODE];
   for(int i = 0; i<NODE; i++)
      vis[i] = false;    //initially all nodes are unvisited
   for(int i = 0; i<NODE; i++)
      if(!vis[i])     //when node is not visited
         topoSort(i, vis, stk);
   for(int i = 0; i<NODE; i++)
      vis[i] = false;    //make all nodes are unvisited for traversal
   transpose();       //make reversed graph
   while(!stk.empty()) {     //when stack contains element, process in topological order
      int v = stk.top(); stk.pop();
         if(!vis[v]) {
            traverse(transGraph, v, vis);
            cout << endl;
         }
   }
}
int main() {
   cout << "Following are strongly connected components in given graph: "<<endl;
   getStrongConComponents();
}

出力

Following are strongly connected components in given graph:
0 1 2
3
4
