OpenCVのcircle()関数を使って画像に円を描画する方法

はじめに

本記事では、OpenCVが提供するcircle()関数を使用して、画像上に円を描画する方法を解説します。円の中心座標・半径・色・線の太さを自由に指定できるため、画像への注釈付けや図形のオーバーレイ表示など、さまざまな場面で活用できます。

元画像

処理の手順（アルゴリズム）

ステップ1：OpenCVをインポートする
ステップ2：円の半径を定義する
ステップ3：円の中心座標を定義する
ステップ4：円の色を定義する
ステップ5：線の太さを定義する
ステップ6：上記の引数を画像とともにcv2.circle()へ渡す
ステップ7：出力結果を表示する

cv2.circle()の主な引数

• image：描画対象となる画像
• center：円の中心座標（x, y）をタプルで指定
• radius：円の半径（ピクセル単位）
• color：描画色をBGR形式のタプルで指定（例：(255, 255, 0)はシアン）
• thickness：円周の線の太さ。-1を指定すると塗りつぶし円になります

サンプルコード

import cv2

# 画像を読み込む
image = cv2.imread('testimage.jpg')

# 円のパラメータを設定
radius = 100           # 半径
center = (350, 175)    # 中心座標 (x, y)
color = (255, 255, 0)  # BGR形式の色（シアン）
thickness = 15         # 線の太さ

# 円を描画
image = cv2.circle(image, center, radius, color, thickness)

# 結果を表示
cv2.imshow('Circle', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

なお、cv2.imshow()でウィンドウを正しく表示させるには、cv2.waitKey()とcv2.destroyAllWindows()を組み合わせるのが一般的です。

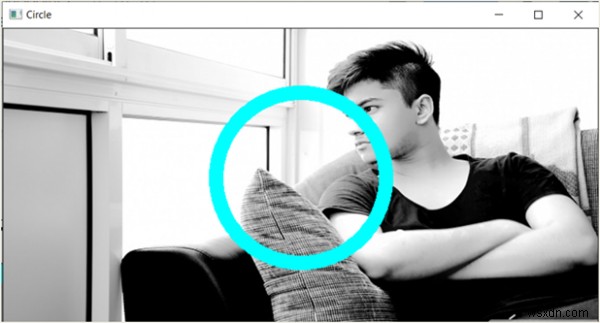

出力結果

スクリプトを実行すると、指定した中心座標(350, 175)を基点として、半径100ピクセル・太さ15ピクセルのシアン色の円が画像上に描画されます。パラメータの値を変更すれば、大きさや色、位置を簡単に調整できます。
