JavaとOpenCVで塗りつぶし円を描画する方法

Java OpenCVライブラリのorg.opencv.imgprocパッケージには、Imgprocクラスが含まれています。このクラスにはcircle()メソッドが用意されており、これを使用することで画像上に円を簡単に描画できます。

circle()メソッドのパラメータ

circle()メソッドは、以下の引数を受け取ります。

• Matオブジェクト: 円を描画する対象となる画像を表します。
• Pointオブジェクト: 円の中心座標を表します。
• int型の値: 円の半径を表します。
• Scalarオブジェクト: 円の色をBGR形式で指定します。
• int型の値: 線の太さを表します(デフォルトは1)。負の値やImgproc.FILLEDを指定すると塗りつぶされます。

特に、線種としてImgproc.FILLEDを渡すと、輪郭だけではなく中身が塗りつぶされた円(フィルドサークル)が描画されます。

サンプルコード

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

public class DrawingFilledCircle {
    public static void main(String args[]) {
        // OpenCVネイティブライブラリの読み込み
        System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

        // 元画像をMatオブジェクトとして読み込む
        Mat src = Imgcodecs.imread("D:\\images\\blank.jpg");

        // 円の描画設定
        Point center = new Point(300, 200);   // 円の中心
        int radius = 100;                     // 半径
        Scalar color = new Scalar(64, 64, 64); // 色(BGR)
        int thickness = Imgproc.FILLED;       // 塗りつぶし指定

        // 円を描画
        Imgproc.circle(src, center, radius, color, thickness);

        // 結果の保存と表示
        Imgcodecs.imwrite("filled_circle.jpg", src);
        HighGui.imshow("Drawing a circle", src);
        HighGui.waitKey();
    }
}

コードのポイント

まずSystem.loadLibrary()でOpenCVのネイティブライブラリを読み込み、次にImgcodecs.imread()で元画像を読み込みます。その後、中心座標・半径・色・太さをそれぞれ指定してImgproc.circle()を呼び出すだけで、塗りつぶし円の描画が完了します。thicknessにImgproc.FILLED(実質的に-1と同じ)を指定するのがポイントです。

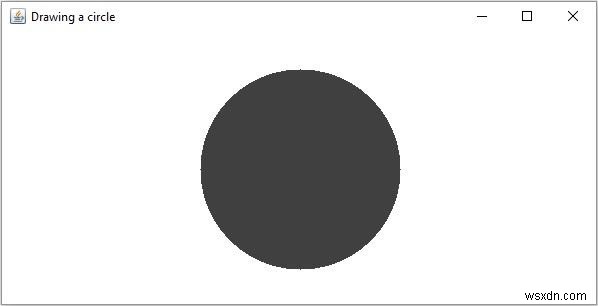

実行結果

上記のプログラムを実行すると、指定した位置(300, 200)に半径100ピクセルのグレーの塗りつぶし円が描画された画像が表示され、同時にファイルとしても保存されます。
