Matplotlibでプロット上のグリッドサイズを定義する方法

Matplotlib を使ってプロット上にグリッド（格子線）を表示し、その間隔（サイズ）を自由に定義する方法を紹介します。基本的な流れは以下の手順のとおりです。

グリッドサイズを定義する手順

• figure() メソッドを使って、新しい図（Figure）を作成するか、既存の図をアクティブにします。
• サブプロット配置の一部として、add_subplot() で図に Axes（座標軸）を追加します。
• 入力リストを渡して曲線をプロットします。
• margins() メソッドで x 軸・y 軸のマージンを 0 に設定します。
• X 軸のグリッド位置を指定するには、set_ticks() に目盛りの座標リストを渡します。
• 現在の線スタイルでグリッド線を描画するには、grid(True) メソッドを呼び出します。
• 最後に show() メソッドで図を表示します。

コード例

from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig = plt.figure()
ax = fig.add_subplot(111)
ax.plot([0, 2, 5, 8, 10, 1, 3, 14], 'ro-')
ax.margins(x=0, y=0)
grid_points = [1., 2., 3., 10.]
ax.xaxis.set_ticks(grid_points)
ax.grid(True)
plt.show()

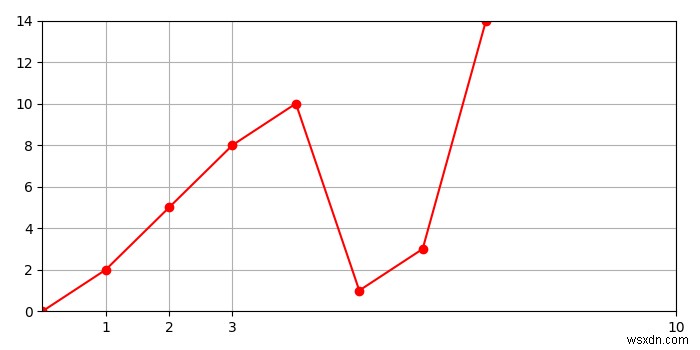

実行結果

コードのポイント

このサンプルでは、7.00 × 3.50 インチの図を作成し、赤い丸マーカー付きの折れ線（'ro-'）をプロットしています。ax.margins(x=0, y=0) を指定することでプロット領域の余白がなくなり、データがグラフの端まで描画されます。

グリッドの位置は grid_points = [1., 2., 3., 10.] のリストで定義されており、ax.xaxis.set_ticks() によって X 軸の目盛りとして設定されます。グリッド線はこの目盛りの位置にのみ引かれるため、等間隔に限らず任意の位置・間隔でグリッドを配置できるのが特徴です。Y 軸にも同じように設定したい場合は、ax.yaxis.set_ticks() を使用してください。
