PythonでNetworkXのグラフを再形成する方法をわかりやすく解説

PythonでNetworkXのグラフを再形成するには、以下の手順に従って進めます。

グラフを再形成する基本手順

• PandasのDataFrameを使って、エッジ情報を持つデータフレームを作成します。

• from_pandas_edgelist()メソッドを使用し、エッジリストを含むPandas DataFrameからグラフオブジェクトを生成します。

• matplotlibでグラフGを描画します。キー「from」と「to」のリストに含まれる要素を増減させることで、ネットワークの形状（ノードやエッジの構成）を自由に変更できます。

• 作成した図を表示するには、show()メソッドを呼び出します。

サンプルコード

import pandas as pd
import networkx as nx
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
df = pd.DataFrame({'from': ['A', 'B', 'C', 'A'], 'to': ['D', 'A', 'E', 'C']})
G = nx.from_pandas_edgelist(df, 'from', 'to')
nx.draw(G, with_labels=True, node_size=150, alpha=0.5, linewidths=40)
plt.show()

このコードでは、まず「from」と「to」の2列からなるDataFrameを定義しています。各行が1本のエッジ（ノード間の接続）に対応しており、たとえば最初の行は「A→D」という接続を表します。続いてnx.from_pandas_edgelist()にDataFrameと列名を渡すことで、無向グラフGが構築されます。

nx.draw()では、with_labels=Trueでノード名を表示し、node_sizeでノードの大きさ、alphaで透明度、linewidthsで線幅をそれぞれ指定しています。これらのパラメータを調整することで、見やすいネットワーク図に仕上げることが可能です。

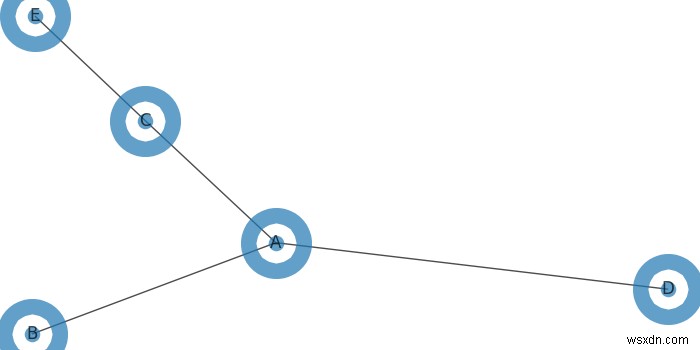

実行結果

実行すると、A・B・C・D・Eの5つのノードとそれらを結ぶエッジからなるネットワーク図が表示されます。DataFrameの内容を書き換えれば、同じコードで異なる構造のグラフを簡単に再現できるため、データに基づくネットワーク分析の第一歩として非常に便利な手法です。
