MatplotlibでグラフのX軸とY軸を入れ替える方法

Matplotlibでグラフの軸（X軸とY軸）を入れ替えたい場合、subplots()メソッドを使って図（figure）を作成し、2つのサブプロットを追加する方法が便利です。1つ目のサブプロットに曲線を描画し、そのX・Yデータを抽出して、2つ目のサブプロットの曲線に設定し直すことで、軸を入れ替えたグラフを作成できます。

手順

• NumPyを使って、xとyのデータポイントを作成します。

• 図を作成し、2つのサブプロットを追加します。

• 両方のサブプロットにタイトルを設定します。

• plot()メソッドを使って、xとyのデータポイントをプロットします。

• get_xdata()とget_ydata()を使って、描画した曲線からxとyのデータを抽出します。

• 軸を入れ替えるために、1つ目のサブプロットの曲線から取得したデータを、2つ目のサブプロットの曲線のx_dataとy_dataに設定します。これにより、元のY値が新しいX軸に、元のX値が新しいY軸に割り当てられます。

• subplots_adjust()などを使って、サブプロット間および周囲の余白（パディング）を調整します。

• show()メソッドを使って、図を表示します。

コード例

import numpy as np
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

# データの作成
x = np.linspace(-2, 2, 50)
y = np.sin(x)

# 2つのサブプロットを持つ図を作成
f, axes = plt.subplots(2)

# 1つ目のサブプロット：通常のプロット
axes[0].set_title("First plot on axis")
curve, = axes[0].plot(x, y, c='r')

# 描画した曲線からx・yデータを抽出
newx = curve.get_xdata()
newy = curve.get_ydata()

# 2つ目のサブプロット：軸を入れ替えたプロット
axes[1].set_title("Switch of first plot")
curve2, = axes[1].plot(x, y, c='r')
curve2.set_xdata(newy)  # 元のyデータを新しいxデータとして設定
curve2.set_ydata(newx)  # 元のxデータを新しいyデータとして設定

plt.show()

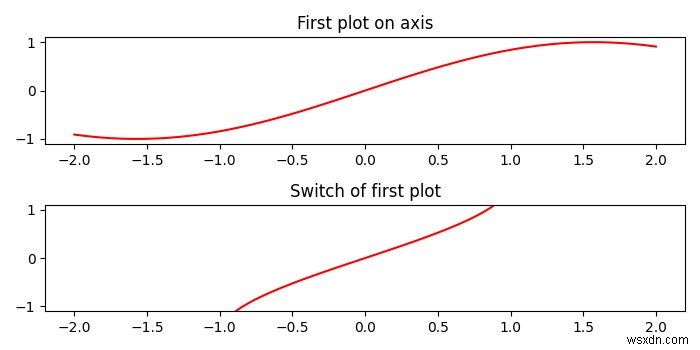

実行結果

このコードを実行すると、上段にはsin波の通常のグラフ、下段にはX軸とY軸が入れ替わったグラフが表示されます。set_xdata()とset_ydata()を使うことで、既存のLine2Dオブジェクトのデータを動的に変更できるため、インタラクティブなグラフ更新にも応用できます。
