Matplotlibで数値をカラースケールに変換する方法をわかりやすく解説

Matplotlibでは、数値データをカラースケール（カラーマップ）に変換することで、散布図などに色の濃淡として視覚的に表現できます。この記事では、数値をカラースケールに変換してプロットする具体的な手順を、サンプルコードとともに解説します。

変換の手順

• numpyを使用して、x・y・c の3つのデータポイントを作成します。
• 作成したデータポイントをPandasのデータフレームに変換します。
• subplots()メソッドを使って、新しい図を作成（または既存の図をアクティブ化）します。
• hotカラーマップを取得します。
• データを線形に正規化するために、Normalize()クラスを使用します。
• x・yのデータポイントと、線形正規化したカラーマップを使って散布図を描画します。
• xデータポイントに合わせてxticksを設定します。
• カラーバーを作成するために、スカラーをマッピング可能なScalarMappableオブジェクトを生成します。
• colorbar()メソッドを使ってカラーバーを表示します。
• show()メソッドで図を画面に表示します。

サンプルコード

from matplotlib import pyplot as plt, colors
import numpy as np
import pandas as pd
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
x = np.arange(12)
y = np.random.rand(len(x)) * 20
c = np.random.rand(len(x)) * 3 + 1.5
df = pd.DataFrame({"x": x, "y": y, "c": c})
fig, ax = plt.subplots()
cmap = plt.cm.hot
norm = colors.Normalize(vmin=2.0, vmax=5.0)
ax.scatter(df.x, df.y, color=cmap(norm(df.c.values)))
ax.set_xticks(df.x)
sm = plt.cm.ScalarMappable(cmap=cmap, norm=norm)
fig.colorbar(sm)
plt.show()

実行結果

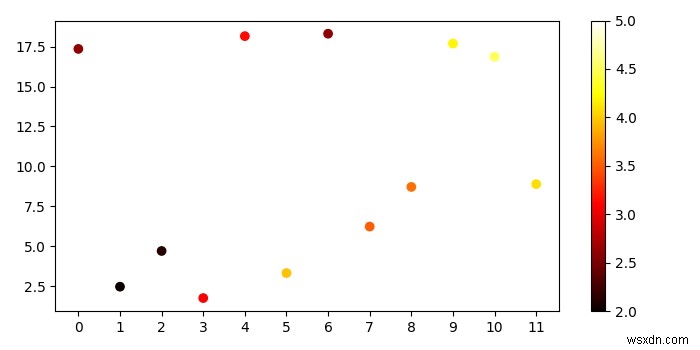

上記のコードを実行すると、c列の数値がhotカラーマップによって黒から赤、黄へと段階的に色分けされた散布図が表示されます。図の右側には、数値と色の対応関係を示すカラーバーも一緒に表示されます。

ポイント解説

この処理の核となるのは colors.Normalize(vmin=2.0, vmax=5.0) です。vminとvmaxで指定した範囲に基づいて各数値が0〜1の値に線形変換され、その値がカラーマップ cmap に渡されることで対応する色が決まります。範囲外の値は自動的に端の色にクリップされるため、データの分布に応じて適切なvmin・vmaxを設定することが重要です。また、ScalarMappable を使うことで、実際のプロットとは独立にカラーバーを生成でき、色と数値の対応を読み取りやすくなります。
