Matplotlibでプロット表示前に空の目盛りラベルを取得する方法

Matplotlibでは、get_xticklabels(which='minor') を使うことで、プロットを表示する前に補助目盛りの空のラベルを取得できます。この記事では、その具体的な手順をサンプルコードとともに解説します。

手順

• データポイントのリストを作成します。

• subplot() メソッドを使って、現在の図にサブプロットを追加します。

• set_xticks() メソッドで目盛りの位置を、set_xticklabels() メソッドで目盛りラベルを設定します。

• 空の目盛りラベルを取得するには、get_xticklabels(which='minor') を使用します。引数 which='minor' を指定することで、補助目盛り（マイナーティック）に対応するラベルが返されます。

• 最後に、show() メソッドでグラフを表示します。

サンプルコード

from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
x = [1, 2, 3, 4]
ax1 = plt.subplot()
ax1.set_xticks(x)
ax1.set_xticklabels(["one", "two", "three", "four"])
print("Empty tick labels: ", ax1.get_xticklabels(which='minor'))
plt.show()

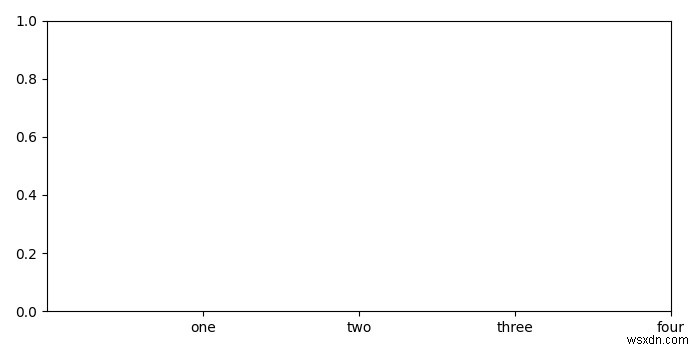

実行結果

このコードを実行すると、コンソールに補助目盛りの空のテキストオブジェクトのリストが出力されます。これは、主目盛りに対して「one」「two」「three」「four」というラベルを設定しても、補助目盛りにはまだラベルが割り当てられていないためです。

ポイント解説

Matplotlibの目盛りには「主目盛り（major）」と「補助目盛り（minor）」の2種類があります。get_xticklabels() の引数 which には 'major'、'minor'、'both' のいずれかを指定でき、デフォルトは 'major' です。今回のように 'minor' を指定すると、まだ描画前でラベルが未設定の補助目盛りラベル（空のTextオブジェクト）を取得できるため、目盛りラベルの動的な変更やカスタマイズを行う際に役立ちます。
