Matplotlibで同じ軸上の複数の箱ひげ図に凡例を追加する方法

同じ軸上に複数のプロットを描画したMatplotlibの箱ひげ図（ボックスプロット）に凡例を追加したい場合、以下の手順で実現できます。

手順

• 図のサイズを設定し、サブプロット間およびその周囲のパディングを調整します。
• NumPyを使用して、ランダムデータ a と b を作成します。
• figure() メソッドを使って、新しいFigureを作成するか、既存のFigureをアクティブにします。
• サブプロットとして、現在のFigureにAxesを追加します。
• 異なる塗りつぶし色（facecolor）を指定しながら、boxplot() メソッドで箱ひげ図を作成します。
• 凡例を配置するには、2つの箱ひげ図 bp1 と bp2 のボックス要素を指定して legend() メソッドを呼び出し、対応するラベルを順番に渡します。
• 最後に show() メソッドで図を表示します。

コード例

import matplotlib.pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

a = np.random.rand(100, 2)
b = np.random.rand(100, 2)

fig = plt.figure()
ax = fig.add_subplot(111)

bp1 = ax.boxplot(a, positions=[1, 3], notch=True, widths=0.35, patch_artist=True, boxprops=dict(facecolor="C0"))
bp2 = ax.boxplot(a, positions=[0, 2], notch=True, widths=0.35, patch_artist=True, boxprops=dict(facecolor="C2"))
ax.legend([bp1["boxes"][0], bp2["boxes"][0]], ["Box Plot 1", "Box Plot 2"], loc='upper right')

plt.show()

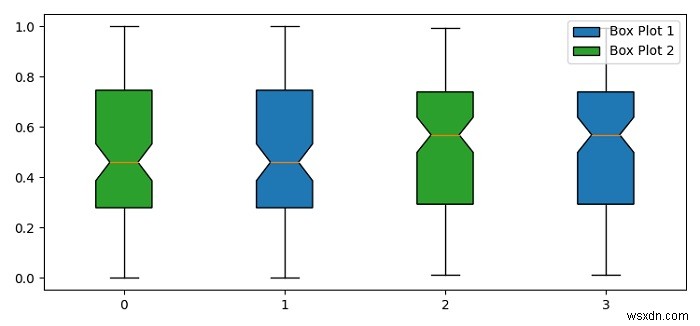

実行結果
